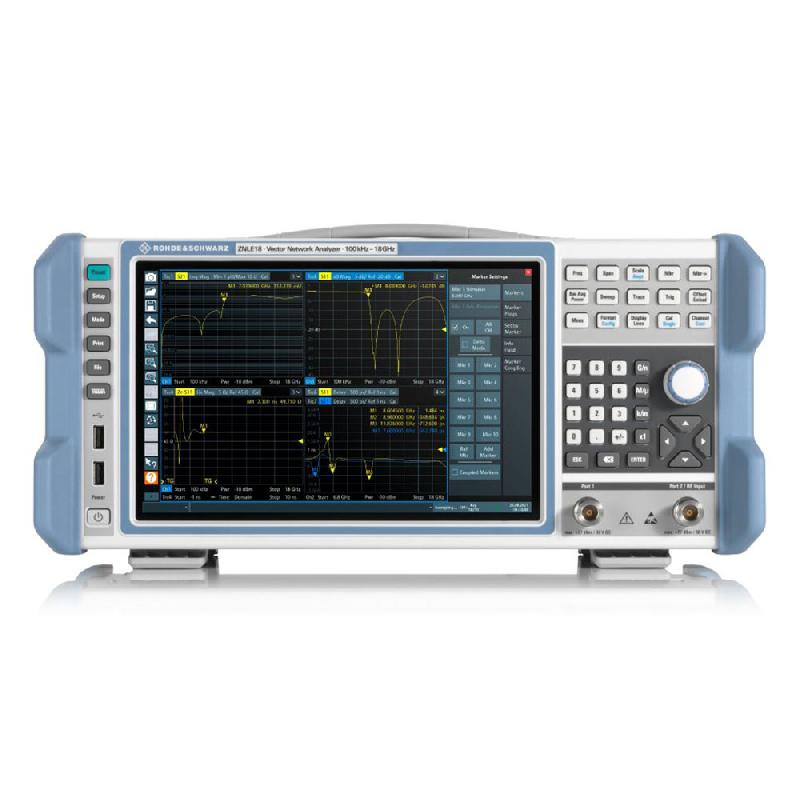

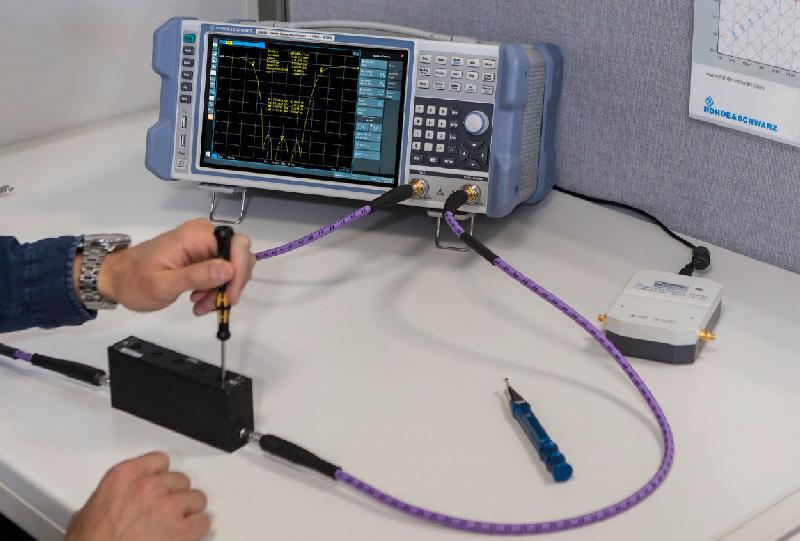

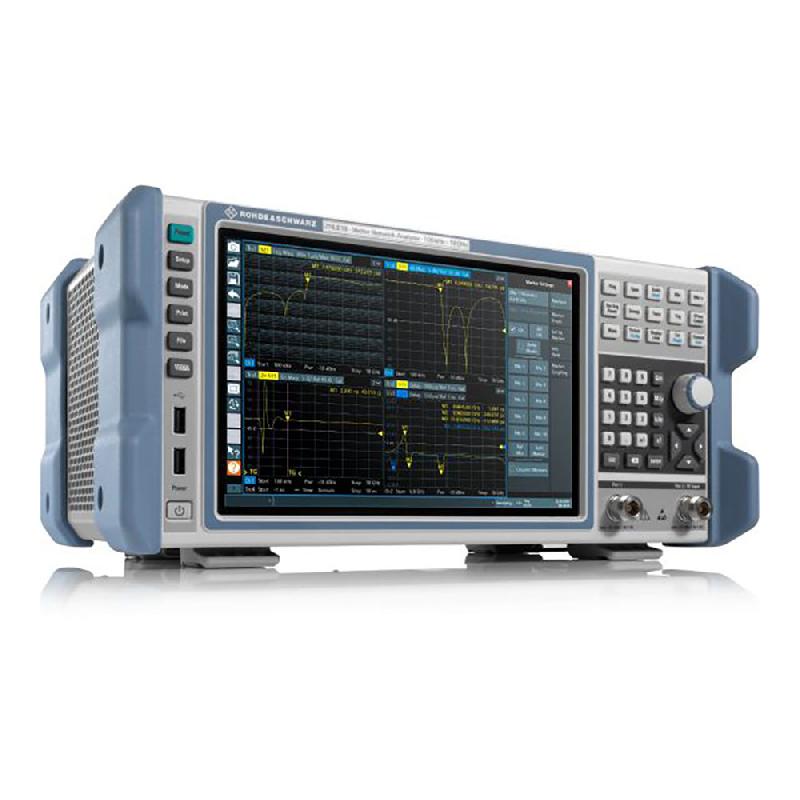

ZNLE4 | Analyseur de réseaux vectoriels 1 MHz à 4.5 GHz, 2 ports, écran tactile 10.1''

L'analyseur de réseaux vectoriels 2 ports ZNLE4 avec sa plage de fréquence de 1 MHz à 4,5 GHz permet les mesures bidirectionnelles des paramètres S de types S11, S21, S12 et S22 de composants passifs. Il est simple à configurer et à utiliser grâce à son large écran tactile 10.1''. Avec une puissante plateforme PC entièrement intégrée utilisant le système d'exploitation Windows 10, l'analyseur ZNLE4 est un analyseur complètement autonome. Le disque dur SSD permet un temps de démarrage rapide et la fiabilité nécessaire aux applications exigeantes. Les options d'analyse dans le domaine temporel (ZNL-K2) et l'option de mesure de distance de défauts (ZNL-K3) complètent les fonctionnalités de l'analyseur.
PRINCIPALES CARACTÉRISTIQUES :
• Gamme de fréquence de 1 MHz à 4,5 GHz
• Deux ports bidirectionnels
• Mesures des paramètres S11, S21, S12 et S22 sur composants passifs
• Large gamme dynamique jusqu'à 120 dB typique
• Résolution de bande passante de 1 Hz à 500 kHz
• Mesures rapides : 8,7 ms pour 401 points (100 kHz IFBW, 200 MHz span, correction off)
• Format compact (profondeur de 24 cm) et léger (6 kg)
• Appareil autonome avec écran tactile WXGA 10,1
• Calibration automatique
• Système d'exploitation Windows 10 avec disque dur SSD
• Analyse dans le domaine temporelle (option ZNL-K2)
• Mesure de distance de défaut (DTF) (option ZNL-K3)
• Interfaces Ethernet, USB et DVI-D en standard / GPIB en option
Marque : ROHDE
