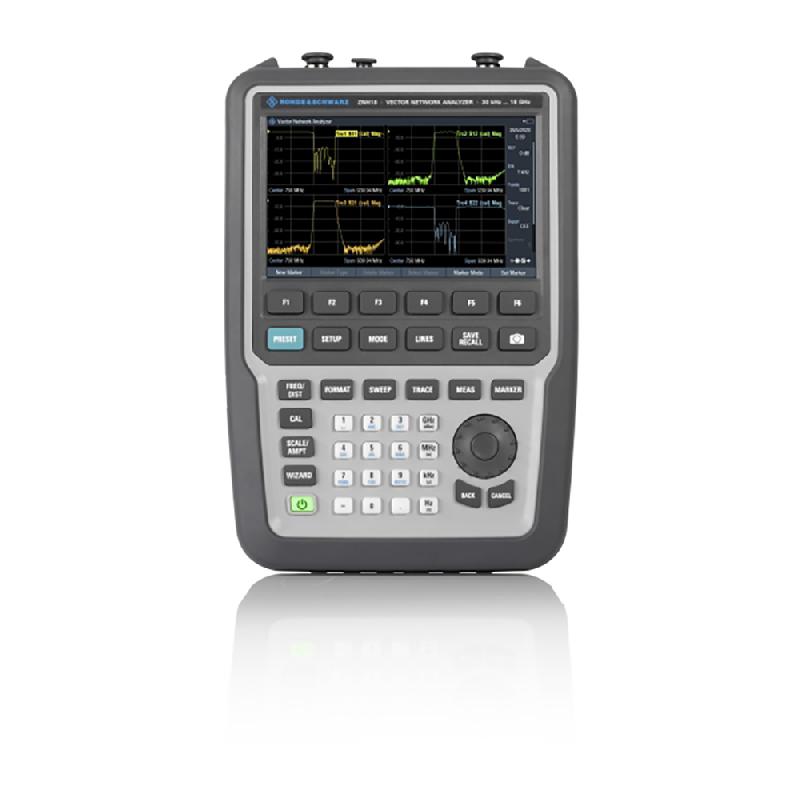

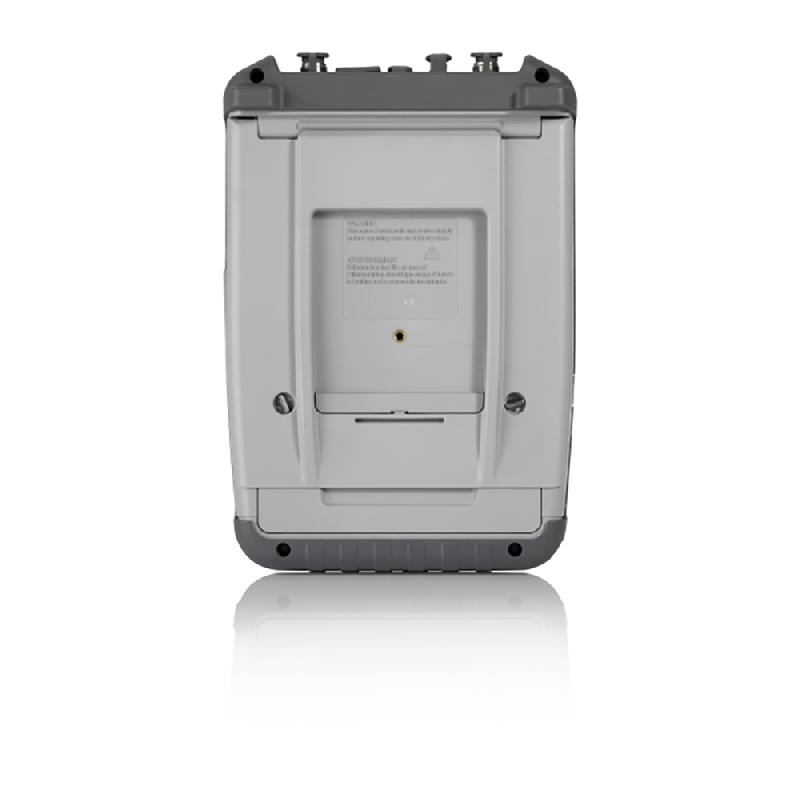

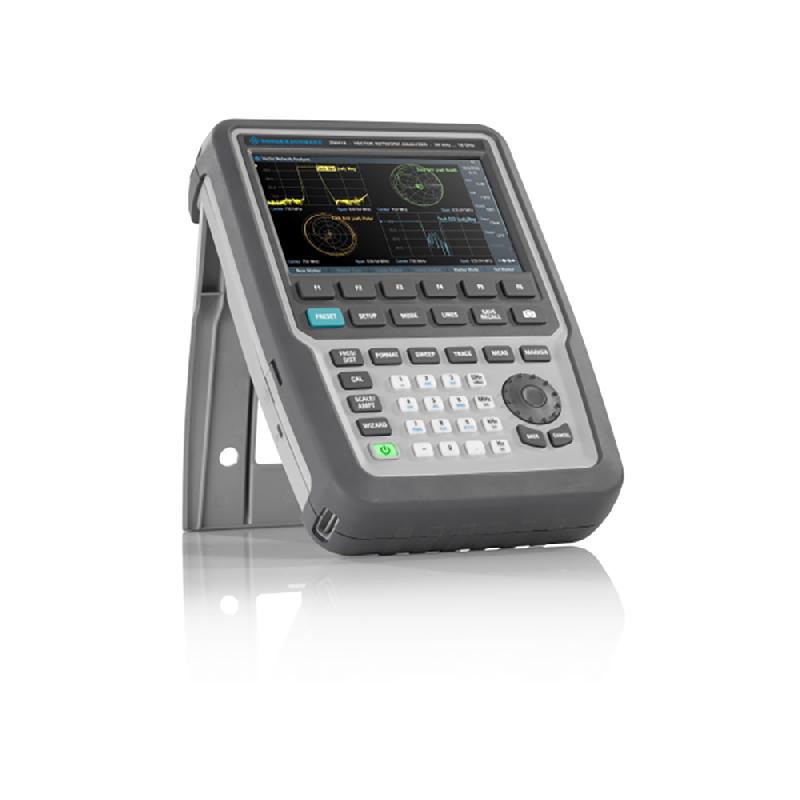

ZNH26 | Analyseur portable de réseaux vectoriels 30 kHz à 26 GHz 2 ports

Le ZNH26 de Rohde & Schwarz 30 kHz - 26 GHz est un analyseur de réseau vectoriel (VNA) portatif complet qui offre une mesure de câble et d'antenne à un port et des mesures complètes de paramètres S à deux ports.

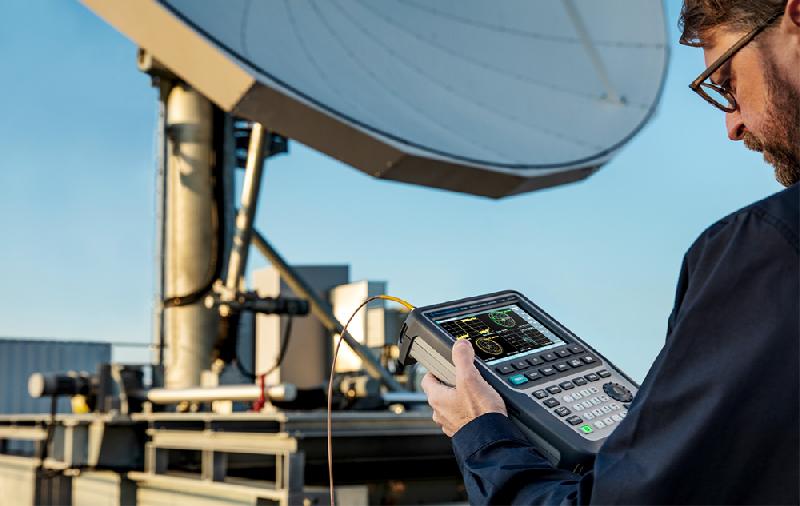

Intégré dans un boîtier compact sans ventilateur avec une protection IP51, il est par excellence conçu pour les applications d'analyse sur le terrain. Son écran tactile et ses grandes touches espacées qui garantissent une utilisation confortable même avec des gants se révèlent très pratique à l'usage lors des interventions sur site pour l'installation et la maintenance de systèmes de communication RF ainsi que pour la caractérisation des composants RF les plus courants. Cet analyseur peut être piloté de façon intuitive par les mêmes mouvements de doigts qu'avec un smartphone.


Cet instrument portable se distingue par ses performances RF telles que son faible bruit de trace (RMS) (0,0015 dB à 0,004 dB typique), sa plage dynamique de 100 dB, sa puissance de sortie maximale typique de 0 dBm et ses 16001 points de mesure. Son architecture à quatre récepteurs prend en charge les étalonnages de types UOSM (Unknown through, Open, Short and Match).

Des options activables à l'aide d'une clé logicielle enrichissent les fonctionnalités du ZNH vers notamment la maintenance de systèmes radar et d'équipements de transmission par satellite : compteur de puissance, mesure d'impulsions, fonctions de calcul du rapport et de quantités d'ondes, etc.

L'analyseur portable R&S ZNH est également adapté à un usage dans les laboratoires de R&D, les chaînes de production et les universités grâce aussi à ses interfaces USB et LAN et à sa compatibilité avec les commandes SCPI.


Marque : ROHDE
