Xm10

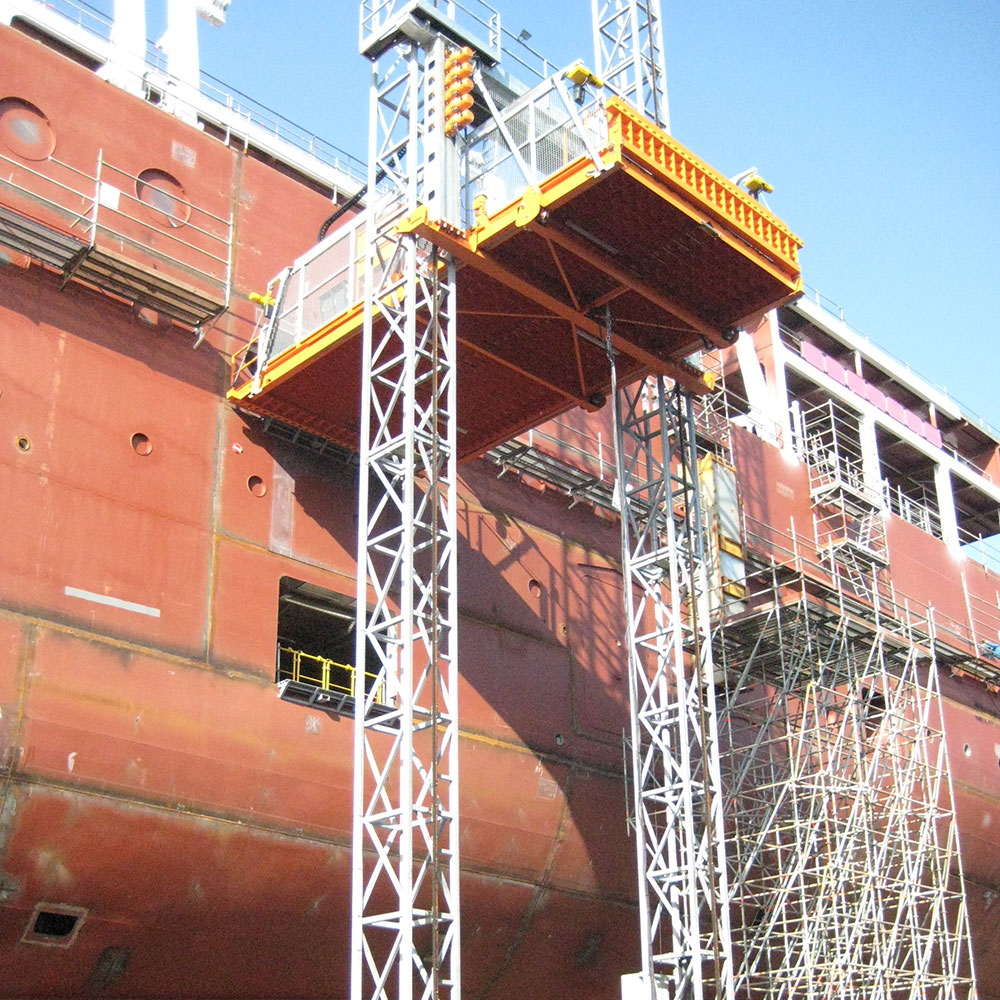

S'adapte à toutes les situations particulières rencontrées sur les chantiers navals.
Le monte-charge multidirectionnel est un monte-charge de grande capacité monté sur un châssis mobile auto stable. Il est capable d'embarquer 7 tonnes d'équipements à 35 mètres de haut.
Le châssis monté sur 4 roues pivotant à 360 degrés possède 4 modes de direction. En plus des deux translations, le châssis se déplace en coordonner et en carrousel. Chacun des bogies est équipés de vérins hydrauliques qui permettent d'assurer une assiette horizontale lors des opérations de montée et descente de charge.
Monté sur 2 mâts, le monte-charge possède un déport et un rabattable électrique cumulant une longueur de 3.5 mètres. L'accostage au niveau se fait par man?uvre au manipulateur asservi. La commande proportionnelle permet, à vitesse réduite d'ajuster la position au millimètre près.
XM10
Vitesse
12 m/min
Alimentation électrique
400V (+/-5%) - 50Hz - 3P + N + T
Prises pour outillage électroportatif
2 x 230 V (+0/-5%) - 50Hz - PNT
Type de man?uvre
Joystick à action maintenue (type homme mort)
Support
Sol d'appui - Suspendu (chaise)
Ancrage sur
Voile béton - Nez de dalle - Pierre de taille - Brique - Structure métallique - Échafaudage
Distance entre ancrages
Maximum 12 m
Hauteur libre au-dessus du dernier ancrage
5.25 avec haubans
Hauteur d'élévation standard maximum
140 m
Mât : dimensions (m) / poids (kg/ml)
0.3 x 2-4-6-8-10-12 / 95 x 2 mâts = 190
Dispositifs de sécurité
Frein centrifuge - Roue libre - Clé XL
Certification
Jusqu'en 2014 : Directive 98 / 37 / CE 2015 : Directive machines 2006 / 42 / CE (attestation d'examen CE de type) et EN 16719
