Wdw50 - machine d'essai universelle de traction, compression et flexion électromécanique - 50 kn

Machine d'essai universelle de traction, compression et flexion électromécanique 50 KN - WDW50

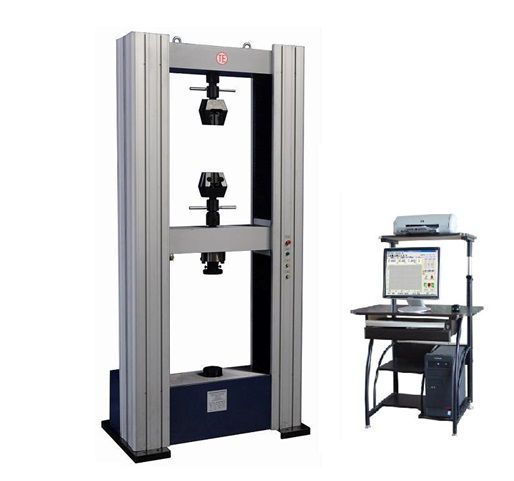

DescriptionMachine d'Essai Universelle Électromécanique contrôlé par ordinateur fabriquée selon les normes ASTM, ISO et DIN. Cette machine d'essai, du fait de sa capacité de 50 KN est adaptée pour une large gamme de matériaux et permet selon les accessoires fournis en option d'effectuer des essais de traction, compression, flexion, cisaillement,?etc. Elle est fournie en standard avec un ordinateur de type PC et une l'imprimante afin d'afficher les courbes, les résultats d'essai, de traiter et d'imprimer les données.
Elle permet d'effectuer des essais sur des éprouvettes métalliques, des ressorts, des textiles, des caoutchoucs, des plastiques et d'autres matériaux (pour certains matériaux, des mors spéciaux devront être utilisés et disponibles sur demande).
Cette machine est parfaitement adaptée pour une utilisation dans des laboratoires de recherche ou dans des laboratoires d'enseignement supérieur.
Spécifications pour appel d'offresMACHINE D'ESSAI UNIVERSELLE ÉLECTROMÉCANIQUE 50 KN
Spécifications techniques requises:
- Châssis à poser au sol
- Carters en aluminium avec bords chanfreinés.
- Capacité de charge : 50kN
- Moteur avec servo commande intégrée dans la machine
- Cellule de charge plate de précision +/- 50 KN, précision ±0.5%
- Gamme de mesure de la charge efficace : 2 % à 100 % de la pleine échelle
- Précision de la déformation : ±0.5%
- Codeur photo-électrique de grande précision pour mesurer le déplacement de la traverse, résolution du déplacement : 0.001mm
- Gamme de vitesse : 0.005 - 500 mm/min
- Course totale de la traverse : 1380 mm
- Largeur entre colonnes : 610 mm
- Guidage des colonnes par vis à billes pré-chargées avec roulements intégrés.
- Hauteur maximum pour les essais de traction: 650 mm
- Hauteur maximum pour les essais de compression : 1050 mm
- Sécurité et systèmes de protection: limiteur de fin de course, limiteur de surcharge, protection de la cellule de charge, bouton d'arrêt d'urgence, alarmes
- Alimentation électrique : 220 V monophasé, 50Hz
- Dimension totale : env 900 x 500 x 2000 mm
- Poids du bâti de mise en charge : env 580 kg
- Manuel d'utilisation
Caractéristiques du logiciel :
- Possibilité d'asservissement numérique de la charge d'essai, du déplacement et de la contrainte et de la déformation.
- Fonction de programmation des procédures d'essai intégré, programmation par étape pouvant intégrer un maximum de 100 étapes pour réaliser des procédures d'essais complexes.
- Possibilité de réaliser des essais par lot.
- Prise en compte des systèmes d'unités internationales, tels que le système SI, le système métrique et le système britannique, etc.
- Logiciel multi- langage (Anglais, Français,?)
- Tracé des courbes en temps réel, incluant les courbes Force-Déplacement, Contrainte-Déformation, - Force-Temps, Déplacement-Temps.
- Des paramètres caractéristiques tels que le Module Élastique, la limite d'élasticité, Rp, Rm etc... peuvent être inscrits sur les courbes, pour une meilleure analyse visuelle.
- Les résultats d'essai peuvent être obtenus automatiquement et également à partir des courbes d'essai manuellement.
- Création de rapports d'essai, qui peuvent être sauvegardés, imprimés et ré-analysé.
- Les données d'essai sont mises en mémoire sous forme de fichier ''texte' et n'importe quel logiciel de traitement des données type Excel peut retraiter les données d'essai.
- Affichage à l'écran des courbes d'essai
La machine devra être fournie avec les accessoires suivants :
- Extensomètre à clipper; longueur de référence: 50 mm; course : 25 mm;
- Mors de traction pour éprouvette ronde : dia.4-20mm; pour éprouvette plate 0-21mm
- Plateaux de compression de dia. 100 mm
- Système pour essais de flexion, portée du système de flexion : 20-320mm, diam, diamètre des rouleaux 15 mm
- Porte de sécurité de la zone d'essai transparente
- Un ordinateur avec OS Windows®, écran LCD 19'' avec logiciel de pilotage et d'acquisition de données
