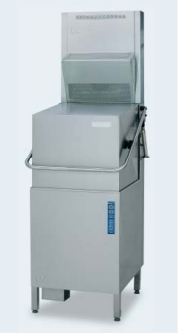

Wd-7e lave-vaisselle batterie

WD-7 Lave-vaisselle batterie
Condenseur récupérateur de buées version Green
Condenseur récupérateur de chaleur et échangeur
thermique des eau usées version Green+
Metos WD-7 peut laver des bacs gastronormes GN 1/1,
des cagettes de 600x400, jusqu?à 8 plaques pâtisserie (450x600
mm) à la fois
Capot unique : Evacuation des bueés par l?arrière de la machine
Contrôle automatique du niveau et de la température de l?eau
de rinçage
Fonction « diagnostic » de série
Un résultat de lavage optimum grâce aux bras de lavage
auto-drainage
Ouverture et fermeture automatique du capot dans le
modèle EH : amélioration de l?ergonomie, séchage plus rapide
de la vaisselle
Les machines à capots METOS WD-7 sont entièrement auto-
matiques et conçues pour une utilisation exigeante dans les
cuisines collectives et commerciales. Les structures de ces
lave-vaisselle, en acier inoxydable, satisfont les impératifs des
utilisateurs en matière d?hygiène, de robustesse, de convivia-
lité de nettoyage et de maintenance. La large gamme de ma-
chines à laver et d?accessoires laverie Metos permet d?offrir un
système de lavage adapté à chaque besoin.
L?utilisation des machines est simple. Le cycle de lavage se
déclenche automatiquement à la fermeture du capot. Dans le
modèle EH la fermeture du capot s?effectue en pressant un
bouton et le capot se relève automatiquement à la fi n de cha-
que cycle de lavage. En se relevant, le capot s?incline d?abord
en avant pour évacuer la vapeur vers l?arrière, améliorant ainsi
les conditions de travail. La machine se met automatiquement
en « pause » lorsqu?il n?y a plus de vaisselle à lave
.
Standard :
? doseur de produit de rinçage
? 3 casiers: pour assiettes, tasses et couverts
? surchauffeur 12 kW pour connection eau froide sauf Green+
Accessoires :
? doseur de détergent liquide
? pompe de vidange automatique
? support de plaques à pâtisseries
Metos France
40, bd de Nesles
77420 Champs sur Marne
Tél. +33 1 64 11 45 45
Fax +33 1 64 11 45 46
nce@
WD-7 Lave-vaisselle batterie
Lave-vaisselle à capot polyvalent
Le WD-7E est un lave-vaisselle à capot équipé d?un système
de contrôle électronique. Cette machine utilise des casiers
standards de 500x500. Pour le lavage de la batterie la pression
des jets de lavage inférieur peut être augmentée par la simple
manipulation d?un levier. La cuve permet de laver des bacs
gastronormes GN 1/1, des cagettes de transport de 600x400 et
aussi, par exemple, jusqu?à 8 plaques à pâtisserie de 450x600 à la
fois. Le WD-7E possède 3 programmes : 1.2, 1.7 et 3.2 minutes.
Les durées de lavage et de rinçage sont programmables.
Au moment du cycle de rinçage, la machine vérifi e toujours
si le niveau et la température de l?eau (85°C) sont adaptés.
Si la température requise n?est pas atteinte le cycle de lavage
continue. La durée restante de lavage est toujours affi chée sur
le panneau de commande.
Le nettoyage de la machine est rapide et facile. Lorsque les
fi ltres, le tuyau de vidange et les possibles résidus de nourriture
sont enlevés de la cuve, le programme d?auto-nettoyage se
met en route.
Le compteur de casiers indique le nombre de casiers lavés
par jour et en cumulé depuis l?installation. La machine est
phonétiquement et thermiquement isolée. Le capot s?ouvre
jusqu?à 500 mm.
Metos WD7-EH Ouverture et fermeture
du capot automatique
Le WD-7EH est le même lave-vaisselle que le WD-7E, la
différence réside dans l?automatisation de l?ouverture et la
fermeture du capot. Le capot se relève en s?inclinant d?abord de
quelques centimètres, ceci pour évacuer la vapeur vers l?arrière
de la machine, à l?inverse des machines classiques. Le capot
se referme ensuite par la simple pression d?un bouton et le
programme de lavage s?active automatiquement. Le système
de relevage du capot est hydraulique et fonctionne avec une
arrivée d?eau froide.
69
637
529
506
A
D
215±25
895±25 G
C
H
104
657
50
35
17
J
21
200
700
25
22
80
1
4
3
1
2
4
2
3
? Connexion électrique
? Connexion à l?eau froide WD-6EA,
R ½?, 0.5-5 Bar
? Connexion à l?eau chaude, R ½?, 0.5-5 Bar
? Connexion de vidange, Ø 50 mm, 3 l/sec.
? Valve anti-retour
? Valve sous vide
? Valve d?arrêt
Nous nous réservons le droit de
modifi er les données techniques.
WD-7E Code Chaudière Puissance
WD-7E Green 2-0704 G 12 kW 400V3N~ 13.1kW 16A
WD-7EH Green 2-0705 G 12 kW 400V3N~ 13.1kW 16A
WD-7E Green+ 2-0704 G+ 9 kW 400V3N~ 10.1kW 16A
WD-7EH Green+ 2-0705 G+ 9 kW 400V3N~ 10.1kW 16A
Aspiration des buées de la zone laverie par le ventilateur placé dans le
condenseur récupérateur. Une fois les buées canalisées, l?eau froide
circulant dans la batterie de condenseur est montée en température par
un transfert de calories des buées vers l?eau froide. L?air ainsi refroidi
est en suite renvoyé dans la laverie.
