Wagon dérouleur ? Suite de déroulage de caténaires

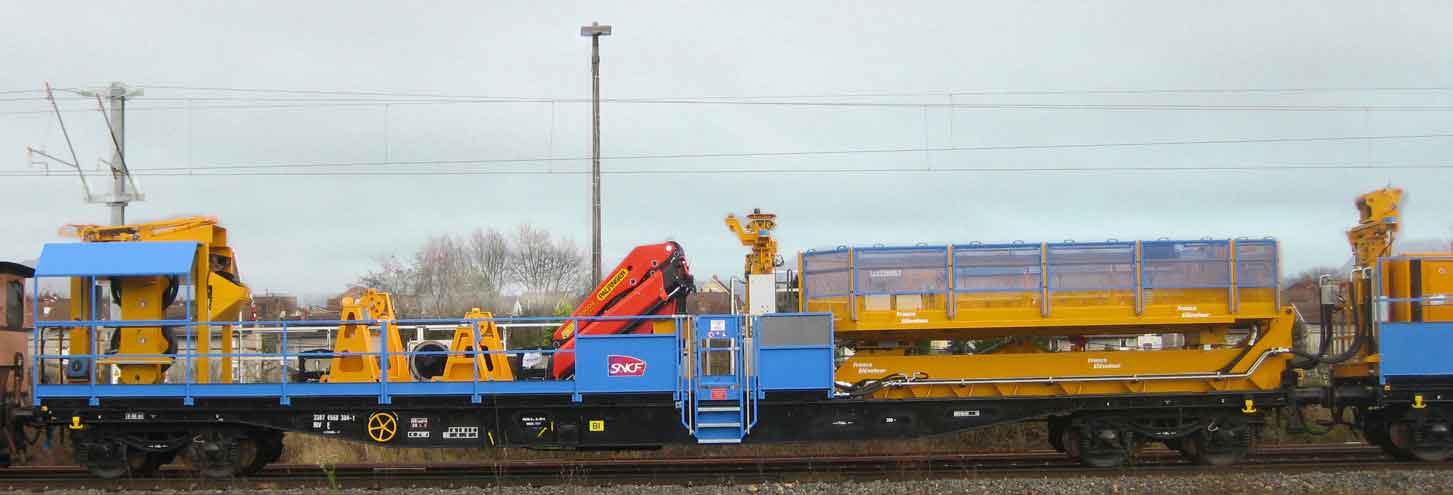

La suite de déroulage de caténaire est un ensemble de 2 wagons indissociables. Elle permet le remplacement des fils de contact. Fonctionne aussi bien pour caténaire 1,5kV continu que pour caténaire 25kV 50 Hz monophasé.

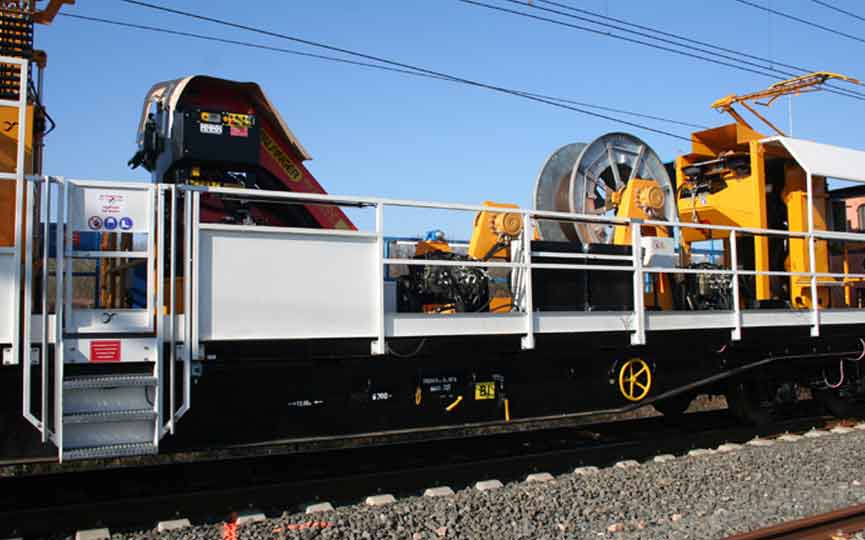

2 PORTE-TOURETS MOTORISÉS
avec fenêtres de trancannage
Effort de déroulage : 1400 daN
1 porte-touret standard : accepte les tourets de Ø 1400 à 1650 mm
1 porte-touret adaptable : accepte les tourets de Ø 1900 mm
CABESTAN
Capacité de déroulage entre 1000 et 3000 DaN pour un câble ou deux simultanément
Régulation automatique de la tension
2 afficheurs d?effort numériques

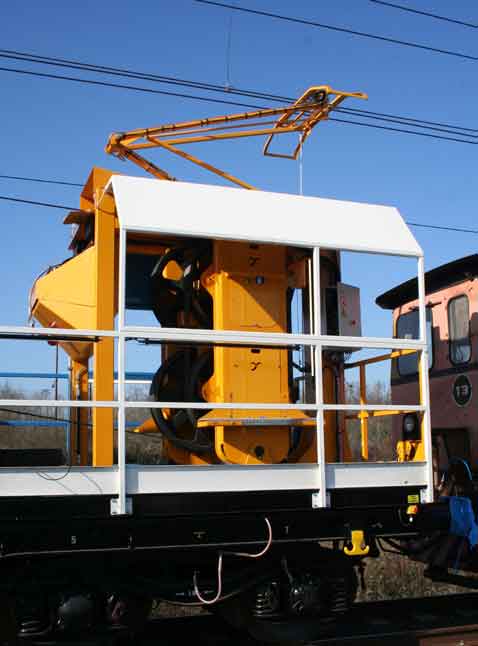

MÂT DE POSITIONNEMENT
Permet le positionnement en hauteur précis des fils de contact à attacher
Hauteur de travail du mât par rapport au rail : max = 4000 mm | min = 6500 mm
PLATE-FORME FRANCE ÉLÉVATEUR ORIENTABLE
Capacité : 1000 kg
Hauteur de travail max. 6,80 / 7,30 m
Rotation de 90° de chaque côté
2 paniers individuels secondaires (une personne): hauteur supplémentaire de 2 m
GRUE PALFINGER
Capacité à 5 m de 3 t.
Commandes : pupitre et radiocommande
DONNÉES TECHNIQUES DE LA SUITE DE DÉROULAGE
Longueur : 41 280 mm
Largeur : 2 940 mm
Hauteur : 4 246 mm
Poids à vide : 86 t
Poids en charge max : 114,9 t
Vitesse en convoi : 100 km/h max
Vitesse de travail: Jusqu?à 5 km/h en marche avant / Jusqu?à 2 km/h en marche arrière
Ø des fils de contact utilisables : 12 mm et 15 mm
Groupe de secours 24 V continu | fournit l?énergie pour le repliement dans le gabarit ferroviaire.
