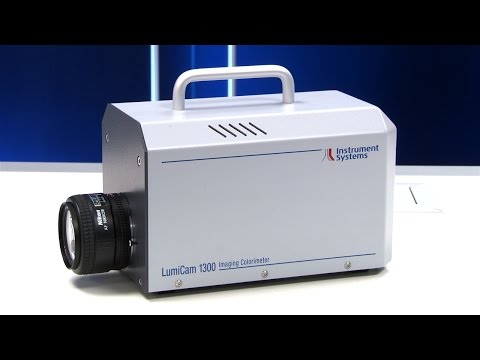

Videocolorimètre LumiCam 1300
LumiCam 1300 est un videocolorimètre mesurant la luminance et les coordonnées chromatiques d'écrans ou d'afficheur en un temps très court.
Les systèmes de mesure LumiCam 1300 utilisent un capteur CCD de haute qualité avec 1370 x 1020 pixels.La luminance et les coordonnées chromatiques sont disponible pour chaque pixel du videocolorimètre. Il en résulte la création d'images bidimensionnelles fournissant les informations de luminance et de couleur.
Videocolorimètre LumiCam 1300 utilise quatre filtres pour ajuster la caméra à la fonction x?, y?, z? de la sensibilité de l'oeil. Cela permet à l'instrument de prendre des mesures beaucoup plus précises que les colorimètres avec seulement trois filtres, car il dispose de deux filtres distinct pour afficher la plage rouge et bleu de la fonction x? .
Le logiciel de traitement d'image inclus l'analyse simultané des données enregistrées. Cela donne à l'utilisateur un accès immédiat à un large nombre de mesures.
Le logiciel possède des outils d'analyse spécialement développés pour analyser facilement une image quelque soit l'application.
Des objectifs interchangeables avec mise au point réglable et différentes ouvertures permettent de s'adapter à différente distance, résolution et taille d'échantillon.
Technical Specifications
LUMICAM 1300 MONO LUMICAM 1300 COLOR
Effective pixels 1370 (H) x 1020 (V)
Measurement range 0.0001 bis 100,000 cd/m²
higher values with optional density filters
(density 2 and density 4)
Photometric measured parameters Luminance, luminous intensity, contrast
Colorimetric measured parameters n.a. Color coordinates x, y, and u',v'
Dominant wavelength
Color saturation
Correlated color temperature
Linearity +/-0.5 %
Accuracy for luminance
+/-4 % for standard illuminant A
Accuracy for color coordinates n.a.
+/-0.003 for standard illuminant A
+/-0.010 for color light
Dimensions 129 mm x 95 mm x 78 mm 275 mm x 120 mm x 175 mm
Weight 1 kg 3 kg
List of lenses
ORDER NUMBER LC-311 LC-312 LC-314 LC-316-1
Focal length 14 mm 28 mm 50 mm
100 mm
Minimum focusing distance
(DUT - lens)
11 cm 18 cm 37 cm 11 cm
Minimum measurement distance
(DUT - housing)
25 cm 25 cm 50 cm 30 cm
Image size at min. measurement distance (h x v)
116 x 86 mm 64 x 48 mm 77 x 57 mm 14 x 10 mm
Pixel size at min. measurement distance
85 µm 47 µm 56 µm 10 µm
Image size at 1 m distance (h x v)
570 x 425 mm 300 x 220 mm 160 x 120 mm 80 x 60 mm
Pixel size at 1 m distance
416 µm 217 µm 119 µm 58 µm
