Vibromètre laser sous microscope, destiné à l'évaluation complète du comportement vibratoire des mems et des microsystèmes, de la dynamique de la mécanique de précision et de la fiabilité de l'électronique - msa-060

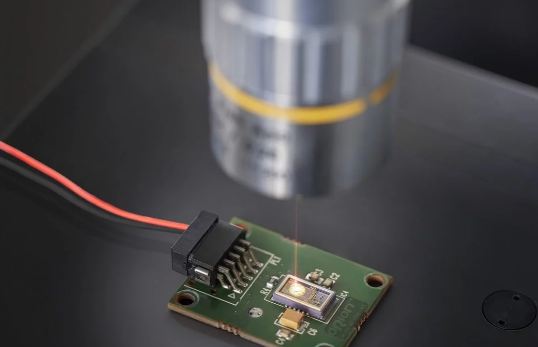

Mesure des vibrations plein champ sur les petites pièces et les microstructures

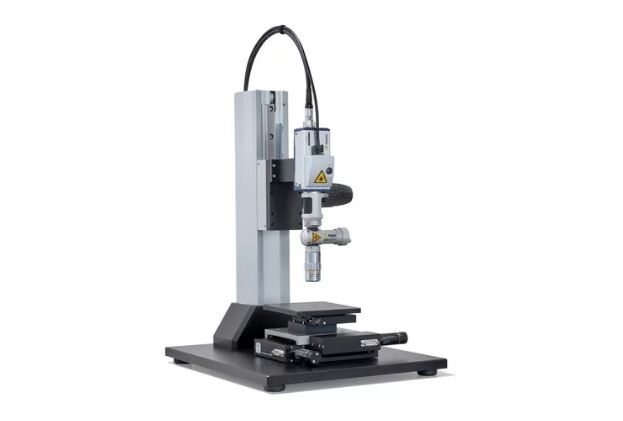

L'analyseur de microsystèmes MSA-060 est un système de mesure optique compact destiné à l'évaluation complète du comportement vibratoire des MEMS et des microsystèmes, de la dynamique de la mécanique de précision et de la fiabilité de l'électronique. Cette solution d'entrée de gamme permet d'identifier les fréquences de résonance, les amplitudes de vibration et même de visualiser les formes de déflexion opérationnelle sur des échantillons entiers.

Le MSA-060 est conçu pour l'analyse vibratoire plein champ et sans contact, capturant la véritable dynamique vibratoire de structures d'essai très petites et délicates jusqu'à la méso-échelle. Le puissant système d'acquisition de données VibSoft-PRO offre une voie de référence et un générateur de signaux. L'étage xy en option permet de balayer des surfaces entières d'échantillons, fournissant des données vibratoires en temps réel avec une résolution de l'ordre du picomètre sur une bande passante étendue de DC à 24 MHz.

Highlights

Système compact de mesure des vibrations avec précision laser
Mesure de la réponse en temps réel jusqu'à 24 MHz
Résolution de déplacement hors plan de l'ordre du picomètre
Installation et documentation faciles grâce à la caméra HD+ intégrée
Puissant DAQ comprenant un canal de référence et un générateur de signaux
Option de balayage avec plateau xy motorisé

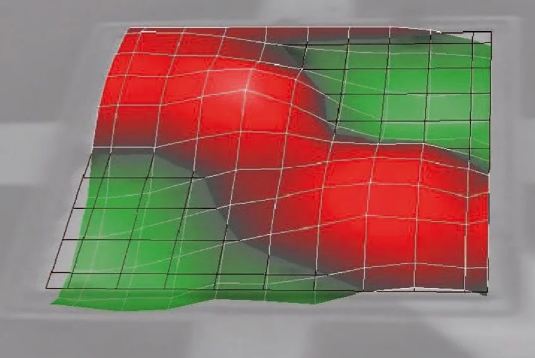

Logiciel pour l'analyse complète des données et l'animation des formes de déflexion

Vibromètre laser polyvalent et modulaire avec optique de microscope

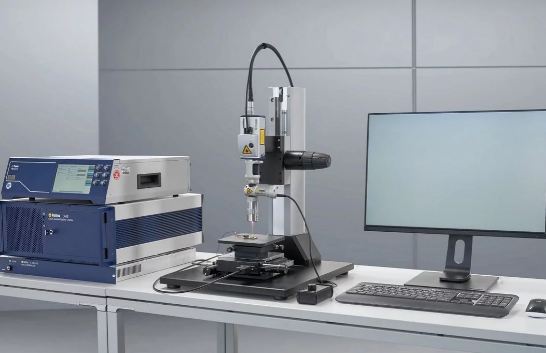

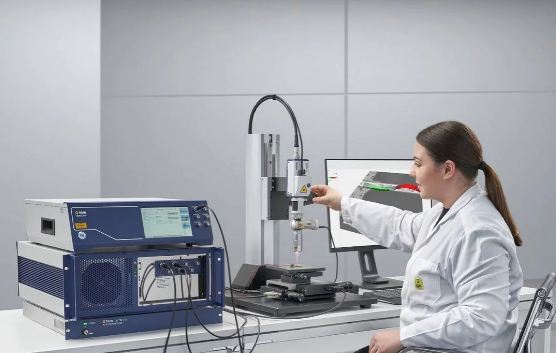

Bénéficiez d'une acquisition de données professionnelle jusqu'à 24 MHz, avec canal de référence et générateur de signaux, même pour une utilisation autonome. Le système modulaire et flexible est livré avec un support compact, mais peut être monté sur un trépied classique ou en option. Le MSA-060 est doté de différents objectifs de microscope et constitue un système de balayage d'entrée de gamme pour les échantillons à l'échelle micro et méso. La caméra HD+ intégrée et son unité d'éclairage en ligne permettent un contrôle visuel total, une configuration facile et des rapports d'essai simplifiés. Enfin, bénéficiez du logiciel de référence en matière de vibrométrie laser Doppler à balayage, avec une analyse et une évaluation complètes des données, un processeur de signaux programmable, une visualisation intuitive des données de mesure et des formes de déflexion animées.
