Vibromètre Doppler Laser à Balayage - VibroMet500 avec Fonction de Scanning et Analyse Avancée
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par MAUL-THEET GMBH
En savoir plus
Description
Scanning Laser Vibrometer
Le faisceau laser du vibromètre doppler laser à balayage est dévié par 2 miroirs contrôlés par l’ordinateur. Une caméra à l’intérieur de la tête fournit l’image de l’objet à tester.

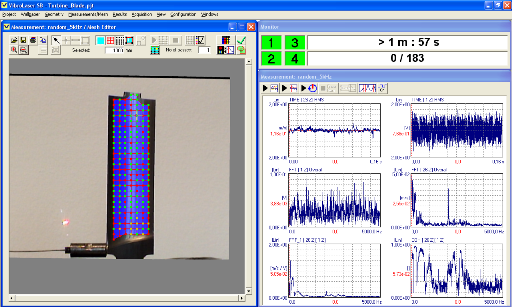

Sur cette image, les points de mesure peuvent être disposés comme avec un logiciel de CAO. Après la configuration des points, la mesure est effectuée automatiquement par l’ordinateur.
Méthode
Le vibromètre laser à balayage est basé sur le vibromètre laser à point unique VibroMet500. Le faisceau laser mesure la vitesse à la surface de l’objet à tester. Le signal de vitesse est mesuré par un système d’acquisition de données et stocké dans l’ordinateur.
Composants
| Composants principaux |
|---|
| Tête laser avec unité de miroir |
| Boîtier contrôleur |
| L'acquisition des données |
| Ordinateur portable avec logiciel de contrôle et d'analyse |
Le système complet est très compact et peut être porté par une seule personne, par exemple lors de l’utilisation d’un avion.
Tête laser
La tête laser comprend l’unité laser, les miroirs et la caméra vidéo. Un ajustement des objectifs ou du système optique n’est pas nécessaire. Les miroirs sont contrôlés par l’ordinateur.
Controller
Les composants à l’intérieur du boîtier du contrôleur sont :
- Amplificateur RF
- Démodulateur
- Filtre de sortie
L’amplificateur augmente le niveau du signal, le démodulateur émet un signal de vitesse à partir du signal Doppler et, avec le filtre passe-bas de sortie, la plage de fréquences peut être limitée pour réduire le bruit.
L’acquisition des données
L’unité d’acquisition de données pour le scanner laser est disponible sous forme de carte PCI interne ou de boîtier USB externe.
Données techniques
| Caractéristiques | Détails |
|---|---|
| Nombre de canaux | 4 canaux et plus |
| Convertisseur AD | 20 bits / 16 bits |
| Gamme de fréquences | 0 – 20 kHz réglable |
| Max. Tension d’entrée | 10mV – 10V réglable |
| Couplage | AC, DC, source ICP (2mA) |
| Filtre anti-crénelage | Suivi automatique |
Logiciel de scanner
Le logiciel de contrôle et d’analyse comprend tous les modules nécessaires à une bonne mesure des vibrations :
- Capture d'image vidéo
- Générateur / éditeur de points de mesure
- Analyseur FFT
- Contrôle du faisceau laser

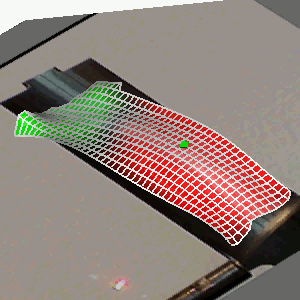

- Analyse de la forme de la déflexion en fonctionnement
- Animation
- Analyse modale en option
Le logiciel fonctionne avec des PC ou des ordinateurs portables standard sous Windows XP. Il peut également être utilisé en version bureautique sans aucun matériel pour effectuer l’analyse des données au bureau.
