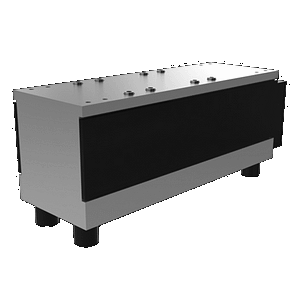

Vibreurs linéaires pour guides - TAD - Unités de liaison-poumon avec modèles VL-30, VL-60, VL-70 et VL-80

Il est habituel dans l'industrie de devoir transporter des produits grâce à des convoyeurs vibrants propulsés par des vibreurs électromagnétiques.

Le rendement des vibreurs linéaires

Les vibreurs linéaires, également appelés propulseurs linéaires ou unités de liaison-poumon, sont placés après les bols vibrants et leur intégration est indispensable ou fortement conseillée dans la plupart des applications.

Le vibreur linéaire agit comme un élément de liaison entre l'unité de sélection et la station de réception ou la ligne de traitement. Il permet :

• De réguler la cadence variable du flux de l'unité de sélection.
• D'assurer la présence d'une pièce disponible dans la station de réception, selon les besoins de l'automatisme associé à la machine ou au poste de travail alimenté.
• De définir la vitesse linéaire d'avancée des pièces déjà positionnées.
• De contrôler la mise en route et l'arrêt du bol vibrant grâce à un capteur de saturation.

Une unité de liaison-poumon se compose d'un vibreur rectiligne ou linéaire auquel est attaché un guide, aussi appelé piste, sur lequel avancent les pièces positionnées au préalable. L'ensemble est géré par un boîtier électrique.

Critères pour choisir les vibreurs linéaires

Dans ces équipements, le vibreur électromagnétique est l'élément moteur qui propulse les pièces. Il est formé par deux masses unies élastiquement (masse active et masse réactive) et un ou plusieurs électro-aimants. Voici les critères à prendre en compte :

• La longueur : une plus grande longueur permet une plus grande vitesse.
• La largeur : liée à la torsion.
• La relation de masses : la masse inférieure (réactive) est généralement entre 2 et 3 fois plus lourde que la masse supérieure (active : plateau en aluminium + guide). L'amplitude vibratoire et la vitesse linéaire sont inversement proportionnelles aux masses.
• Le guide : il doit être assez rigide pour vibrer à l'unisson avec le plateau d'aluminium et éviter toute interférence.
• La puissance installée : elle doit satisfaire toutes les prestations nécessaires.

Modèles de vibreurs linéaires

Chez TAD, nous proposons la plus large gamme de vibreurs linéaires sur le marché grâce aux modèles VL-30, VL-60, VL-70 et VL-80. Ces solutions permettent de couvrir entièrement le large éventail de réalisations propres à notre activité. Par exemple :

• Des vibreurs rectilignes spéciaux avec des multi-pistes pour maintenir de hautes cadences.
• Le choix du modèle d'unité de liaison-poumon en fonction de la géométrie et de la position des pièces à transporter.

Ces équipements offrent toujours une solution efficace, fiable et rentable, avec une durée de vie presque illimitée grâce à des composants d'une grande solidité.
