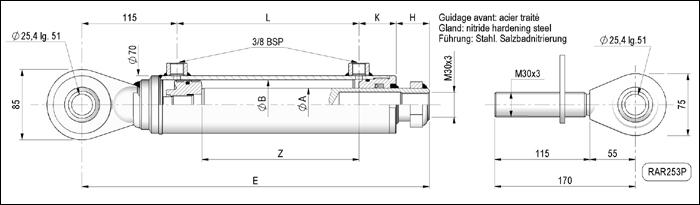

Vérins hydrauliques 3éme point double effet 746 - 747
Description
Pression maxi dutilisation : 200 bars
(Attention au flambage de la tige, voir tableaux)
- Pression dépreuve : 300 bars
- Vitesse maxi : 0,5 m / seconde
- Température : - 30 °C à + 90 °C
- Huile hydraulique minérale
Matériaux :
- Tige CK45 chromée f7 Ra < 0,2, chrome ép. 20 µ mini,
Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV.
- Tube St 52.3 BK DIN 2393/C tolérance H9/10 Ra < 0,8 µ.
- Guide avant acier 35MF6 + traitement.
- Piston acier C35R.
Etanchéité :
- Tige : joint à lèvres compact en polyuréthane + 1 joint racleur.
- Piston : joint compact en polyuréthane + nitrile.
Marquage :
- Sur le tube : référence + CH + semaine et année de fabrication.
Essai : par prélèvement.
Protection :
- Peinture dapprêt noire RAL 9005 sauf 707.5, 707.10 et vérins de fendeuse.
- Zingage sur micro vérins.
Protection du circuit hydraulique par un limiteur de pression, un filtre.
- Vérifier létat de pureté du fluide (corps étrangers).
- Penser à purger les vérins et le circuit hydraulique.
Le vérin ne doit en aucun cas servir de butée mécanique si la charge est menante.
Pour les vérins travaillant en simple effet, il est indispensable de prévoir un retour à la bâche de lalimentation non utilisée.
Soudure :
- Ne pas souder sur le tube.
- Démonter le vérin pour souder sur la tige ou le fond.
Stockage :
- Vérin avec tige sortie en stockage : prévoir impérativement un graissage.
- Pour le nettoyage vapeur haute pression : prévoir une protection de la tige.
Démontage :
- Attention: piston collé (prévoir collage au remontage).
Pièces de rechange : pochette de joints, voir tarif.
Notice : sur demande.
Garantie : se reporter aux conditions générales de vente.
Les composants hydrauliques:
Chapel Hydraulique fabrique des béquilles hydrauliques, vérins de freinage, pompes hydrauliques et distributeurs.
Un vérin hydraulique est constitué d'un tube à l'intérieur duquel se déplace un piston.
Le piston sépare le vérin en deux chambres isolées par un joint permettant l'étanchéité entre chambres.
On déplace le piston par injection d'un fluide dans l'une des chambres du vérin.
Le mouvement de l'ensemble piston/tige entraîne le déplacement de la pièce que l'on veut pousser ou tracter.
Un vérin hydraulique fonctionne grâce à de l'huile sous pression (huile hydraulique minérale) contrairement aux vérins pneumatiques fonctionnant à l'air comprimé.
L'air est compressible, (on peut le comprimer ou le détendre, il va reprendre son volume si la pression et la température reviennent à l'état initial).
L'huile hydraulique est incompressible : dans un circuit hydraulique, une pompe produit la pression nécessaire au fonctionnement du vérin. Le contrôle hydraulique s'effectue par des distributeurs modulaires à valves.
Les principales caractéristiques dun vérin hydrauliques sont sa course, le diamètre de son piston, le diamètre de la tige et la pression de travail :
La course est tout simplement la longueur du déplacement produit par le vérin hydraulique.
La force développée dépend de la pression du fluide et du diamètre du piston.
La force développée par un vérin hydraulique est F= P X S
La force F peut être exprimée en Tonne, la pression P en Bar, la surface d'application de la pression S en cm² mais dautres unités de mesure peuvent être employées.
Il existe divers types de vérins hydrauliques : vérin hydraulique simple effet, vérin hydraulique à guidage arrière, vérin hydraulique double effet, vérin
(Attention au flambage de la tige, voir tableaux)
- Pression dépreuve : 300 bars
- Vitesse maxi : 0,5 m / seconde
- Température : - 30 °C à + 90 °C
- Huile hydraulique minérale
Matériaux :
- Tige CK45 chromée f7 Ra < 0,2, chrome ép. 20 µ mini,
Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV.
- Tube St 52.3 BK DIN 2393/C tolérance H9/10 Ra < 0,8 µ.
- Guide avant acier 35MF6 + traitement.
- Piston acier C35R.
Etanchéité :
- Tige : joint à lèvres compact en polyuréthane + 1 joint racleur.
- Piston : joint compact en polyuréthane + nitrile.
Marquage :
- Sur le tube : référence + CH + semaine et année de fabrication.
Essai : par prélèvement.
Protection :
- Peinture dapprêt noire RAL 9005 sauf 707.5, 707.10 et vérins de fendeuse.
- Zingage sur micro vérins.
Protection du circuit hydraulique par un limiteur de pression, un filtre.
- Vérifier létat de pureté du fluide (corps étrangers).
- Penser à purger les vérins et le circuit hydraulique.
Le vérin ne doit en aucun cas servir de butée mécanique si la charge est menante.
Pour les vérins travaillant en simple effet, il est indispensable de prévoir un retour à la bâche de lalimentation non utilisée.
Soudure :
- Ne pas souder sur le tube.
- Démonter le vérin pour souder sur la tige ou le fond.
Stockage :
- Vérin avec tige sortie en stockage : prévoir impérativement un graissage.
- Pour le nettoyage vapeur haute pression : prévoir une protection de la tige.
Démontage :
- Attention: piston collé (prévoir collage au remontage).
Pièces de rechange : pochette de joints, voir tarif.
Notice : sur demande.
Garantie : se reporter aux conditions générales de vente.
Les composants hydrauliques:
Chapel Hydraulique fabrique des béquilles hydrauliques, vérins de freinage, pompes hydrauliques et distributeurs.
Un vérin hydraulique est constitué d'un tube à l'intérieur duquel se déplace un piston.
Le piston sépare le vérin en deux chambres isolées par un joint permettant l'étanchéité entre chambres.
On déplace le piston par injection d'un fluide dans l'une des chambres du vérin.
Le mouvement de l'ensemble piston/tige entraîne le déplacement de la pièce que l'on veut pousser ou tracter.
Un vérin hydraulique fonctionne grâce à de l'huile sous pression (huile hydraulique minérale) contrairement aux vérins pneumatiques fonctionnant à l'air comprimé.
L'air est compressible, (on peut le comprimer ou le détendre, il va reprendre son volume si la pression et la température reviennent à l'état initial).
L'huile hydraulique est incompressible : dans un circuit hydraulique, une pompe produit la pression nécessaire au fonctionnement du vérin. Le contrôle hydraulique s'effectue par des distributeurs modulaires à valves.
Les principales caractéristiques dun vérin hydrauliques sont sa course, le diamètre de son piston, le diamètre de la tige et la pression de travail :
La course est tout simplement la longueur du déplacement produit par le vérin hydraulique.
La force développée dépend de la pression du fluide et du diamètre du piston.
La force développée par un vérin hydraulique est F= P X S
La force F peut être exprimée en Tonne, la pression P en Bar, la surface d'application de la pression S en cm² mais dautres unités de mesure peuvent être employées.
Il existe divers types de vérins hydrauliques : vérin hydraulique simple effet, vérin hydraulique à guidage arrière, vérin hydraulique double effet, vérin
