Vérin linéaire electrak® hd

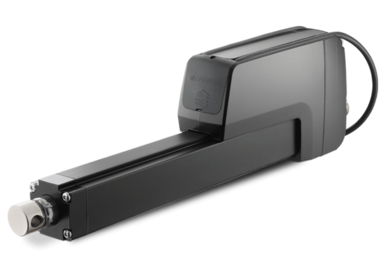

Vérin linéaire Electrak® HD
Electrak HD ? Nouvelle génération de vérins linéaires à toute épreuve. Offre des commandes embarquées flexibles, des performances supérieures et une protection environnementale sans égale. L'Electrak HD est une nouvelle plateforme à vérin linéaire électrique munie d'une électronique embarquée qui rend les commandes indépendantes inutiles. Sa puissance supérieure ouvre la voie de la conversion électrique à un plus large éventail d'applications hydrauliques. Ce vérin satisfait en outre les essais de réception environnementale pour les composants des équipementiers d'origine les plus exigeants, comme l'IP69K.
Spécifications de l'Electrak HD :
Spécifications relatives aux performances HDxx-B017 HDxx-B026 HDxx-B045 HDxx-B068 HDxx-B100
Tensions d'entrée
(Vcc) 12 (tolérance : 9-16)
24 (tolérance : 18-32) 12 (tolérance : 9-16)
24 (tolérance : 18-32) 12 (tolérance : 9-16)
24 (tolérance : 18-32) 12 (tolérance : 9-16)
24 (tolérance : 18-32) 12 (tolérance : 9-16)
24 (tolérance : 18-32)
Longueur de course
min./max. : mm 100 / 1000 @ 50 incréments de commande 100 / 1000 @ 50 incréments de commande 100 / 1000 @ 50 incréments de commande 100 / 1000 @ 50 incréments de commande 100 / 1000 @ 50 incréments de commande
Charge dynamique maximale : N 1700 2600 4500 6800 10000
Charge statique max.:
kN 18 18 18 18 18
Vitesse max. sans charge : mm/s 71 40 24 18 11
Vitesse max. à pleine charge : mm/s 58 32 19 14 9
Appel de courant
sans charge/à charge max. @12 V - 3/18
@24 V - 1,5/9 @12 V - 3/18
@24 V - 1,5/9 @12 V - 3/18
@24 V - 1,5/9 @12 V - 3/20
@24 V - 1,5/10 @12 V - 3/18
@24 V - 1,5/9
Cycle de service à pleine charge @ 25 ºC 25 % 25 % 25 % 25 % 25 %
Type de vis/d'écrou À billes/sphérique avec système de calage À billes/sphérique avec système de calage À billes/sphérique avec système de calage À billes/sphérique avec système de calage À billes/sphérique avec système de calage
Température de fonctionnement : ºC -40 à +85 (-40 à +185) -40 à +85 (-40 à +185) -40 à +85 (-40 à +185) -40 à +85 (-40 à +185) -40 à +85 (-40 à +185)
Indice de protection : statique/dynamique IP67, IP69K/IP66 IP67, IP69K/IP66 IP67, IP69K/IP66 IP67, IP69K/IP66 IP67, IP69K/IP66
Couple antagoniste :
Nm 0 0 0 0 0
Jeu axial (max.):
mm 1,2 1,2 1,2 1,2 1,2
Résistance au brouillard salin (heures) 200 200 200 200 200
Poids du vérin
(kg) 6,5 @ 100 mm
11,0 @ 1000 mm 6,5 @ 100 mm
12,2 @ 1000 mm 6,5 @ 100 mm
12,2 @ 1000 mm 6,5 @ 100 mm
12,2 @ 1000 mm 6,7 @ 100 mm
12,4 @ 1000 mm
Caractéristiques de l'Electrak HD :
Bus CAN J1939 intégré
Protection contre les surcharges
Étalonnage électronique des points de déclenchement
Surveillance de fin de course, de la tension, du courant
Actionnement anti-rotation standard
Entrée commande manuelle intégrée
Certifié CE, RoHS, REACH (U.E.)
Électronique embarquée
Frein dynamique/de maintien
Surveillance de la température
Compensation de température
Câbles avec conducteur volant
Options de chapes avant/arrière
Caractéristiques des options de l'Electrak HD :
EXX : Système de surveillance (EMS) uniquement
ELX : EXX+sortie d'indication de fin de course
EXP : EXX+sortie de position analogique
EXD : EXX+sortie de position numérique
ELP : ELX+sortie de position analogique
ELD : ELX+sortie de position numérique
LXX : EXX+commutation à signal bas niveau
LLX : EXX+LXX+sortie fin de course
LXP : EXX+LXX+sortie de position analogique
CNO : commande à bus CAN J1939 + commande de vitesse en boucle ouverte
Applications de l'Electrak HD :
Maintenance/réparation mono-utilisateur
Fixation rapide
Véhicules utilitaires
Équipement pour travaux routiers
Équipement pour chantiers de construction
Matériel ferroviaire
Systèmes logistiques
Véhicules d'intervention d'urgence
Véhicules de sauvetage
Commutation
