Vérin double effet hydraulique soudé

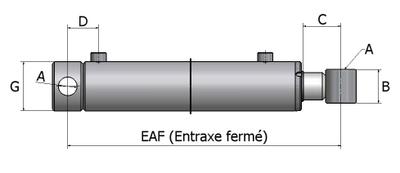

Choisir la variante selon la force et les longueurs : Course égale à la différence entre l'Entre Axe Ouvert et l'Entre Axe Fermée en mm. La force à pousser dépend du Ø du piston = Ø intérieur du fût (voir le rapport avec le Ø extérieur cote G dans le tableau ci dessous) et la force à tirer du vérin double effet dépend de la différence entre le Ø piston et le Ø de la tige chromée. Pression maximum 240 bars pour tous les vérins, sauf 300 bars pour les deux plus gros 50X100 et 70X120.
En savoir plus :
Force en Tonnes à 190 Bars Ø tige x piston
mm
Ø G
Ø A Perçage B
mm
Tirer : 1 / Pousser : 1,5 20x32 42
16 35
Tirer : 1,4 / Pousser : 2,4 25x40 50
20 40
Tirer : 2,4 / Pousser : 3,3 30x50 60
25 45
Tirer : 4,1 / Pousser : 5,3 30x60 70
25 45
Tirer : 3,5 /Pousser : 5,3 35x60 70
25 45
Tirer : 2,8 /Pousser : 5,3 40x60 70
25 45
Tirer : 5,0 /Pousser : 7,45 40x70 80
30 55
Tirer : 4,3 / Pousser : 7,45 45x70 80
30 55
Tirer : 7 / Pousser : 9,5 40x80 90
30 55
Tirer : 5,8 / Pousser : 9,5 50x80 90
30 55
Tirer : 11,2 / Pousser : 15 50x100 115
30 70
Tirer : 14 / Pousser : 21 70x120 140
40 80
A corriger le 70x120 770x1370 en 70x120 770x1270 course 500 et non pas 600
Les bossages d'alimentation des vérins sont en 3/8G sauf les plus petits 20X32 en 1/4G et les plus gros 70x120 en 1/2G. Pour raccorder un flexible sur mesure, prendre un raccord coudé ou droit dans Accessoires.
Nom Ø tige x piston Longueurs mm
vérin hydraulique double effet 20x32 255x355 course 100
