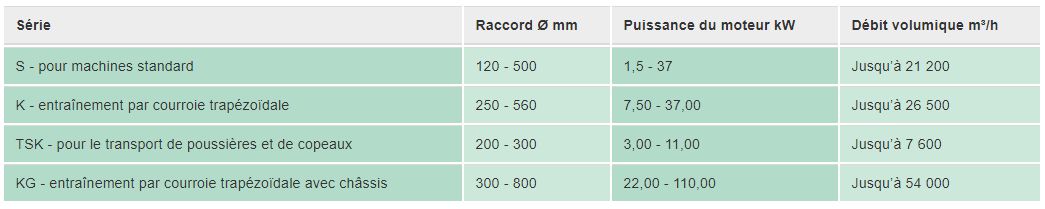

Ventilateurs industriels - schuko 5.0 - puissance du moteur : 1,5 à 110 kw
Description

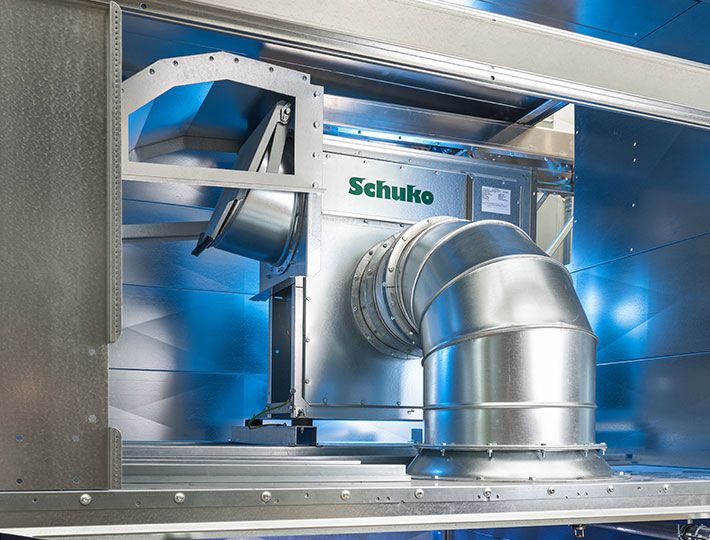

Le coeur de nos installations d'aspiration
Vous avez des questions
concernant ce produit ?
Contact et interlocuteur
Previous
Next
DESCRIPTION

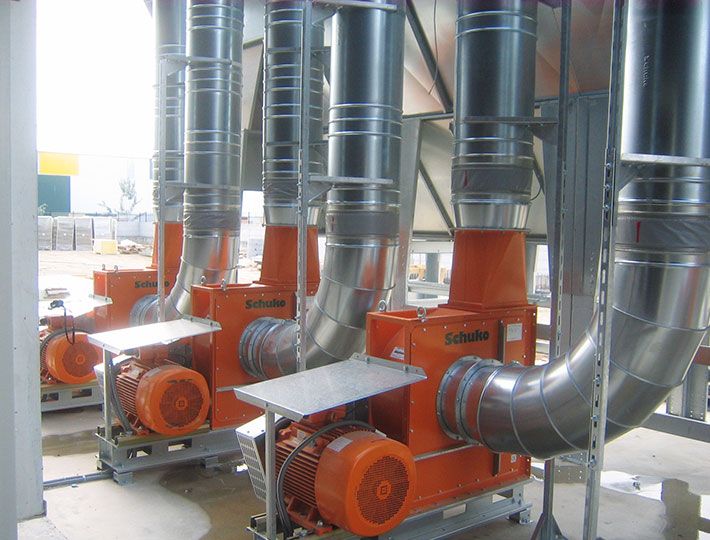

Coeur d'une installation d'aspiration, les ventilateurs déterminent l'efficacité de celle-ci ainsi que les coûts de fonctionnement. Les ventilateurs de Schuko sont spécialement adaptés au convoyage pneumatique de poussières et de copeaux qui sont générés par exemple lors du traitement du bois, du papier et du plastique. En version industrielle soudée, ils sont conçus pour un long fonctionnement, sont développés et produits individuellement par nos soins et sont fabriqués en Allemagne avec des moteurs allemands.
Sur un ventilateur radial, une augmentation de pression plus élevée est produite pour la même quantité d'air. L'air est aspiré parallèlement à l'arbre d'entraînement du ventilateur radial et est dévié par la rotation à 90 °de la roue pour être évacué de manière radiale.

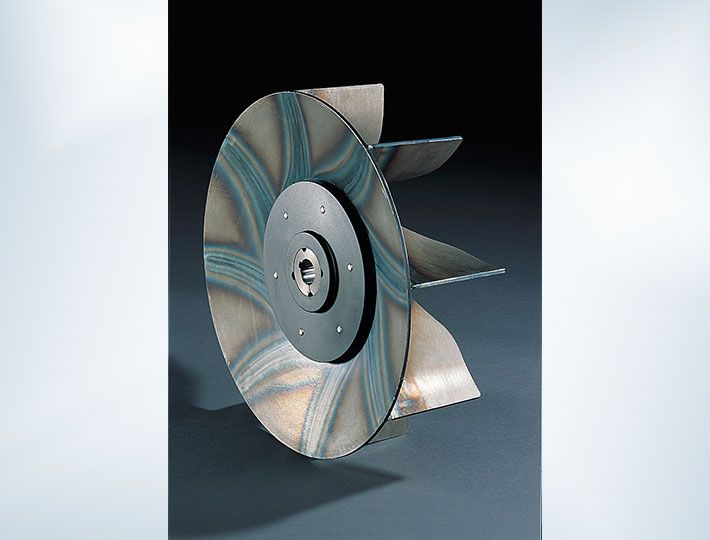

Les roues de propre production sont ultra-performantes et constituent la base d'une utilisation optimale de l'énergie.
On distingue deux types de roues de ventilateurs :
AUTRES AVANTAGES :
CONSEILS POUR RÉALISER DES ÉCONOMIES D'ÉNERGIE AVEC LES VENTILATEURS
Les ventilateurs d'aspiration comptent parmi les plus grands consommateurs de courant dans une installation d'aspiration. Cela vaut donc la peine d'examiner de plus près la consommation énergétique des ventilateurs d'une installation d'aspiration. Les ventilateurs et les roues Schuko sont continuellement optimisés sur nos propres bancs d'essai afin de pouvoir transformer efficacement la puissance électrique en caractéristiques aérauliques.
Potentiel d'économie présenté par les roues de ventilateurs :
Contrôlez dans votre entreprise l'usure des roues utilisées et la forme des ailes des ventilateurs. Les roues à ailes en plastique doivent être minutieusement examinées. Au fil des années, les ailes en plastique s'usent et leur efficacité diminue. Un remplacement de ces ailes par des ailes neuves ou même par une roue moderne en acier à ailes courbées permet d'accroître facilement la performance du ventilateur de 5 à 10 %.
Potentiel d'économie présenté par le clapet de verrouillage :
Les installations d'aspiration ne sont généralement pas conçues pour aspirer simultanément toutes les machines d'usinage. Les machines d'usinage qui ne sont pas utilisées sont par conséquent séparées par des éléments de verrouillage du système de tuyauterie.
Faites prendre conscience à vos collaborateurs que les clapets ouverts des machines non utilisées consomment inutilement de l'énergie. Cette mesure permet de réduire considérablement la consommation d'énergie sans avoir à effectuer de nouveaux investissements. Plus un ventilateur doit acheminer de l'air, plus sa consommation électrique en ampères est élevée.
Les machines d'usinage peuvent être post-équipées de clapets automatiques d'économie d'énergie (voir photo) qui sont seulement ouverts lorsque la machine est utilisée.
Potentiel d'économie présenté par les durées de fonctionnement :
Les courants de démarrage des ventilateurs peuvent augmenter pour atteindre jusqu'à 5 fois le courant nominal du moteur d'entraînement. En cas de démarrage et d'arrêt fréquents, le réseau électrique et le moteur d'entraînement sont inutilement surchargés. Ces pics de démarrage peuvent être évités en réglant une durée minimale de fonctionnement. Demandez conseil à votre électricien ou directement à Schuko.
Les installations de transport pour le chargement de silos ou de conteneurs de copeaux peuvent également être contrôlées. De nombreuses installations sont du point de vue technique en mesure de conserver une certaine quantité de matériau. Dans ce cas, les ventilateurs de transport n'ont pas besoin de fonctionner toute la journée. Un cadencement peut être ici judicieux. Il est cependant important que la quantité de matériau soit connue et qu'il n'y ait pas de grands pics.
Les adaptations doivent être effectuées avec précaution et être adaptées à l'installation. Des cadences incorrectes peuvent entraîner une accumulation de matériau dans l'installation et l'obstruer. Votre conseiller Schuko vous conseille volontiers.
Potentiel d'économie d'énergie présentée par l'adaptation de la puissance :
L'adaptation de la puissance d'une installation d'aspiration est un principe essentiel pour économiser de l'énergie. Cela ne signifie pas pour autant qu'il faut renoncer à la performance.
Le système en cascade Schuko permet une régulation et une adaptation optimales de la puissance de l'installation à la quantité d'air effectivement requise. Plusieurs ventilateurs pouvant être désactivés en fonction des besoins, sont utilisés. Il est ainsi possible de toujours produire une augmentation maximale de la pression, même en cas de petite quantité d'air.
Remarques sur les livraisons de remplacement :
Veuillez noter que, selon MEPS (European Minimum Energy Performance Standard), les fabricants de moteurs sont uniquement autorisés depuis le 16.06.2011 à mettre en circulation des moteurs d'entraînement répondant à une classe d'efficacité énergétique. Les moteurs qui sont encore stockés chez les fournisseurs ou les revendeurs, sont considérés comme étant déjà en circulation et peuvent être par conséquent être vendus aux consommateurs finaux. Lors de livraisons de remplacement, veillez donc à respecter la classe d'efficacité énergétique actuellement en vigueur (à partir de 2017 : IE3 pour les puissances comprises entre 0,75 kW et 375 kW ou moteur IE2 avec convertisseur de fréquence).
Remarques concernant la planification en cas de nouvelles acquisitions :
Comme mentionné plus haut, la performance des roues ouvertes et des roues fermées est très différente. Si les ventilateurs sont utilisés du côté air pur de l'installation planifiée, il faut utiliser des roues fermées très performantes.
Les groupes d'aspiration côté air brut sur lesquels des machines à matériaux fins (sans copeaux) sont principalement raccordées, peuvent également être utilisés avec des ventilateurs à roues fermées après un examen approfondi. Par exemple lorsque des machines CNC ou des machines de ponçage doivent être aspirées.
Contrôlez donc régulièrement vos installations et, en cas d'achat de nouvelles installations, veillez à ce que celles-ci correspondent à l'état actuel de la technique afin d'éviter une consommation d'énergie inutile et les coûts qui y sont liés.
SECTIONS DE TUYAUX ET QUANTITÉS D'AIR
Détermination des sections de tuyaux (m²) et des quantités d'air (m³/h)
Schuko a établi un tableau de sections de tuyaux pour déterminer facilement les sections de tuyaux et les quantités d'air (voir ci-après, également téléchargeable comme PDF). Nous souhaitons vous présenter les exemples suivants pour vous montrer comment vous servir de ce tableau :
- Ventilateurs radiaux en version industrielle soudée
- Particulièrement appropriés pour le convoyage pneumatique de poussières et de copeaux
- Boîtier soudé, étanche à la pression, utilisable pour l'aspiration côté air brut ou côté air pur
- Disponible en version insonorisée
- Roues très performantes développées et produites par nos soins
- Fabriqués en Allemagne avec des moteurs allemands
Vous avez des questions
concernant ce produit ?
Contact et interlocuteur
Previous
Next
DESCRIPTION
Coeur d'une installation d'aspiration, les ventilateurs déterminent l'efficacité de celle-ci ainsi que les coûts de fonctionnement. Les ventilateurs de Schuko sont spécialement adaptés au convoyage pneumatique de poussières et de copeaux qui sont générés par exemple lors du traitement du bois, du papier et du plastique. En version industrielle soudée, ils sont conçus pour un long fonctionnement, sont développés et produits individuellement par nos soins et sont fabriqués en Allemagne avec des moteurs allemands.

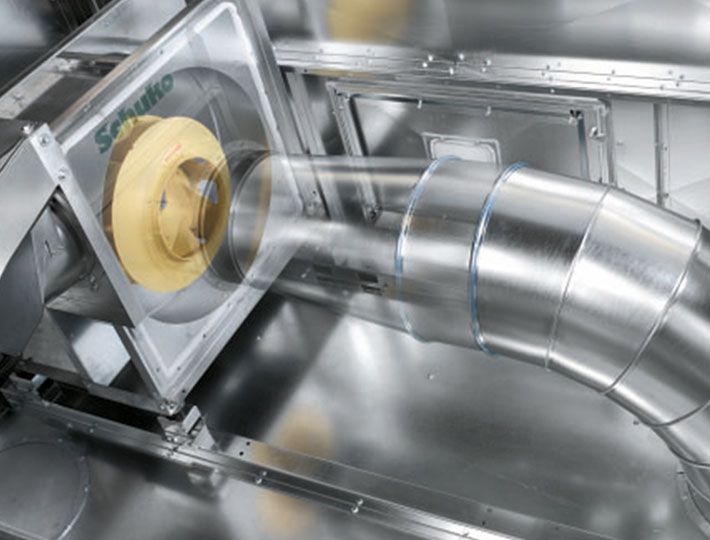

Sur un ventilateur radial, une augmentation de pression plus élevée est produite pour la même quantité d'air. L'air est aspiré parallèlement à l'arbre d'entraînement du ventilateur radial et est dévié par la rotation à 90 °de la roue pour être évacué de manière radiale.
Les roues de propre production sont ultra-performantes et constituent la base d'une utilisation optimale de l'énergie.
On distingue deux types de roues de ventilateurs :
- Les roues ouvertes pour le transport de matériaux ou pour les ventilateurs positionnés côté air brut
- Ils atteignent un rendement compris entre 50 % et 62 %
- Les roues fermées pour le transport de poussières ou pour les ventilateurs positionnés côté air pur
- Ils atteignent un rendement compris entre 78 % et 82 %
AUTRES AVANTAGES :
- La propre fabrication permet de procéder à des adaptations individuelles que le ventilateur réponde aux fins d'utilisation et à la tâche d'aspiration souhaitées.
- Une construction intelligente du système permet des délais de production et de livraison rapides afin que vous puissiez disposer rapidement de votre installation.
- Différentes positionnements de boîtier sont disponibles.
- Les boîtiers soudés et étanches à la pression sont appropriés pour le fonctionnement en dépression et en surpression des installations de filtres.

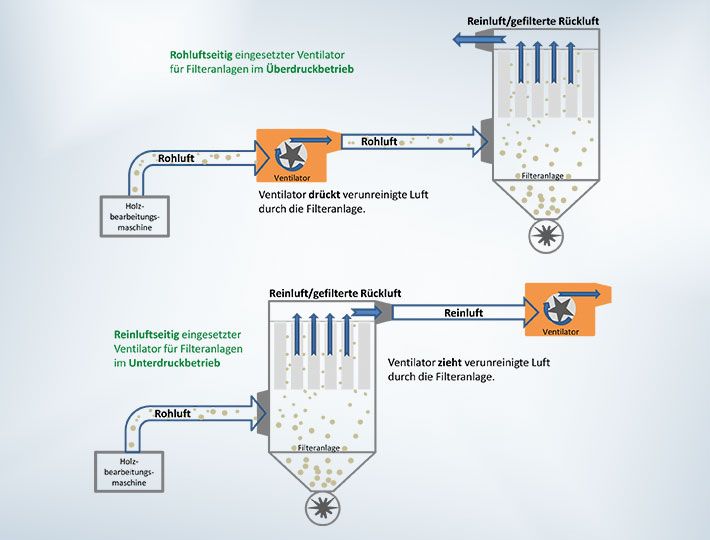

- Grâce au choix de différentes roues, les ventilateurs Schuko peuvent être utilisés côté air brut ou côté air pur.
