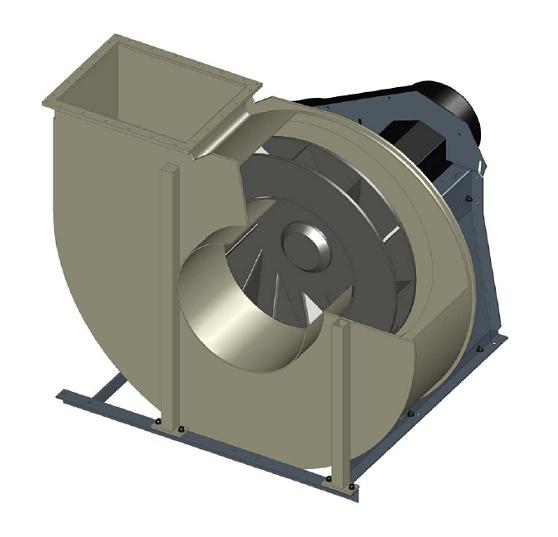

Ventilateurs centrifuges - cmmv 450-1250

Volute : Autoportante thermoformée, soudée à la machine, disponible en PP, PPs, PPs-el, PVC, PE ou PVDF.
Turbine : Comprenant 12 pales inclinées vers l’avant, soudées à la machine, disponible en PP, PPs-el et PVDF.
Chaque turbine passe sur un banc d’essai où elle est testée au-delà de sa vitesse nominale de rotation. Elle est ensuite équilibrée sur 2 plans.
Degré d’équilibrage Q < 6,3.
Le couple moteur est transmis par un système normalisé du type «Taper-Lock»
Support : Construction solide en acier galvanisé – revêtement époxy sur demande.
Entraînement :
-> Direct :
La turbine est montée directement sur l’arbre du moteur.
-> Poulies courroies :
La transmission du couple moteur est assurée par un jeu de courroies.
La turbine est accouplée à l’arbre de transmission équipé de roulements de haute qualité largement dimensionnés. Réglage et changement de courroies faciles.
Atex : Zone 1 et 2 selon modèle CMMV 450 - 800
Moteur : triphasé selon les recommandations IEC, forme B3.
Etancheité du moyeur : En plus de la construction standard, d’autres systèmes d’étanchéité sont également à disposition pour des cas spéciaux d’utilisation.
Maintenance : La turbine est accessible sans désaccoupler les raccordements de gaine aspiration et refoulement.
Rendement : Débit max.: 130'000 m3/h
Pression statique max.: 4'200 Pa
Rendement max.: 70 %
