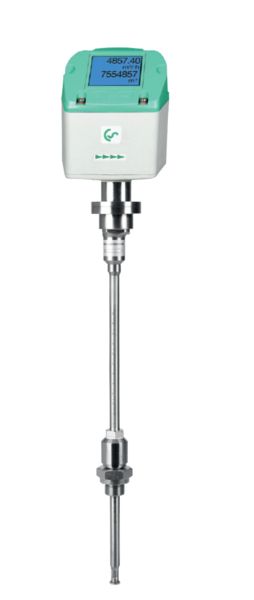

VD 500 - débitmètre pour air comprimé humide
Un capteur de pression différentielle intégré et précis mesure la pression différentielle/la pression dynamique au bout de la sonde. Cette pression dépend de la vitesse respective du gaz. Le débit peut, donc, être facilement déterminé sur la base du diamètre de la canalisation. La mesure supplémentaire de la température et de la pression absolue, ainsi que le calcul de la densité correspondante permettent d'effectuer la mesure pour différents gaz, une large gamme de températures et de pressions.
Champ d'application :

• Mesure en sortie du compresseur
• Mesure à haute température
• Mesure des procédés rapides

Atouts

• Particulièrement adapté aux débits extrêmement élevés
• Temps de réponse extrement rapide : 100 ms
• Débit, compteur totalisateur, température et pression
• Mesure à des températures élevées, température max. 200 °C
• Mesure dans différents gaz en sélectionnant le type de gaz, en option
• Peut être installé sur des tyauteries de DN20 à DN500
• Installation sous pression à travers une vanne à boiseau 1/2''
• Interface RS 485 (Modbus-RTU), 4...20 mA, sortie d'impulsion en standard

Applications types

• Mesure de la quantité d'air produit en sortie des compresseurs (FAD)
• Audits sur l'air comprimé
• Mesure de rendement des systèmes d'air comprimé

Conditions d'installation :

• Après le séparateur d'eau
• Dans des conduites horizontales (recommandé) ou dans des conduites montantes
