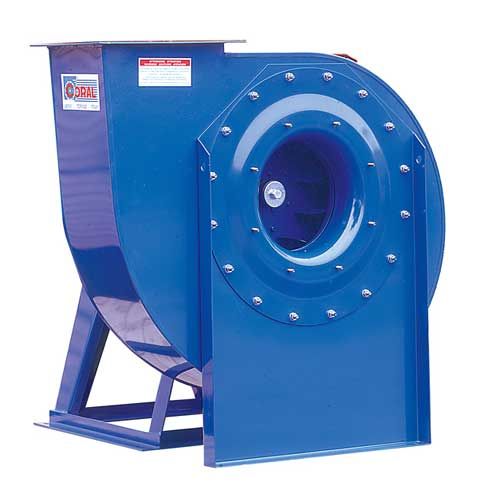

Vapc/n - ventilateur industriel - coral antipollution systems - débits petits/moyens - pression élevée

Domaine de travail :
Débits petits-moyens-élevés. Moyennes pressions.
Type d'ailette :
Courbée, inversée (négative), voir page 2.2.
Applications :
Pour transport pneumatique, fumées, poussières fines. Convient au transport de matières solides en mélange dans l'air, copeaux et sciure avec ventilateur non traversé.
Configurations de constructions standard :
Ex.1- Ex.4- Ex.5- Ex.8- Ex.9- Ex.12, voir pages 2.5 - 2.6.
Températures du fluide standard :
-10÷+60°C. Pour d'autres températures voir pages 1.12-1.15.
Type de fabrication :
Ventilateur en tôle de Fe360, turbine en Fe360 équilibrée statiquement et dynamiquement. Pour d'autres matériaux, voir pages 1.12-1.15.
Données de fonctionnement :
Conditions de l'air à l'aspiration T=20°C, 0 m asl et ρ=1.205 kg/m3
Niveau sonore :
Exprimé en puissance sonore LwA [dB(A)], relevé à l'air libre avec un ventilateur canalisé
Orientations :
8 RD (rotation dans le sens des aiguilles d'une montre côté transmission) et 8 LG. Ventilateur en version boulonnée orientable pour les tailles 250-400, orientation fixe pour les tailles 450-1250.
