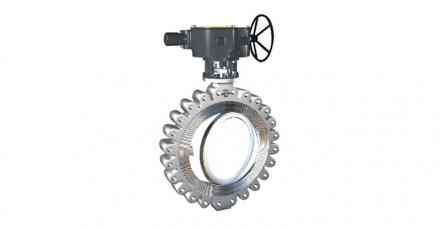

Vannes papillon bdk? ? triple excentration ? Tricentric®

La vanne Tricentric® BDK? à triple excentrique et siège en métal a été conçue pour fournir des performances et une fiabilité exceptionnelles pour une large gamme d'applications et de conditions exigeantes.
Présentation
Les vannes Tricentric® BDK? à triple excentrique et siège en métal sont disponibles dans une large gamme de métaux. Conçues selon les normes haute performance API, elles ont été créées pour vous apporter une longue durée de vie et une faible maintenance.
Avantages clés
Quart de tour pratique
Système de scellement métal sur métal étanche
Siège longue durée
La géométrie à triple excentrique empêche toute usure du siège ou du joint en éliminant l'interférence entre le siège et le joint du disque
Fuite classe 6
Tige anti-éjection conformément à la norme API 609
Disponible dans une large gamme de matériaux
Embouts : Pelle gaufrée, crantée, à double bride Réducteur quart de tour, chaîne de transmission ou actionneur électrique ou pneumatique
Accessoires : Cadenas, positionneur, électrovanne, régulateur de filtre à air, interrupteur de fin de course etc.
Processus
Contrôle d'écoulement de fluide
Contrôle d'écoulement de fluide
Contrôle de débit universel
Contrôle de débit universel (Power)
Service sévère
Raffinerie et pétrochimie (Oil & Gas)
Raffinerie et pétrochimie (Industrial)
Spécifications
Normes de conception
Normes de conception : API 609 catégorie B
Catégories de conception
Marquage CE
Normes d'évaluation : API 598, FCI 70-2
Test cryogénique
Émission fugitive
Test de protection incendie
Tailles/Dimensions
Tailles : DN50 à DN800
Catégorie de pression/puissance
Classe 150, Classe 300
Amplitude thermique
-240 à 650 ºC
Capacité
N/A
Matériaux
Corps et disque : WCB, CF8, CF8M et autres alliages exotiques. Tige : 17-4 PH
Siège du corps : Acier inoxydable 316 et recouvrement en stellite 21.
Joint : 316 / S31803 / Inconel + graphite laminée remplaçable
