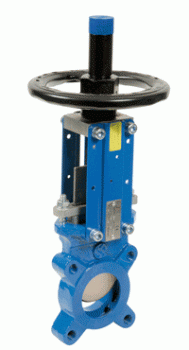

Vanne guillotine fonte pelle inox siège métal / métal - pn10
![Vanne guillotine fonte pelle inox siège métal / métal - pn10_0](https://www.hellopro.fr/images/produit-2/3/6/8/vanne-guillotine-fonte-pelle-inox-siege-metal-metal-pn10-5905863.gif)
Description
Vanne guillotine Fonte Pelle Inox Siège métal / métal - PN10
Vanne à guillotine Fonte/Inox/Métal PN10
Description du produit :
Corps Fonte EN GJL250
Pelle Inox 304
Siège Metal / Metal non étanche
( Coefficient de fuite : 2% du Kvs )
Tige montante non tournante, volant non montant - Entre brides PN10
Trous de fixation taraudés
Etanchéité unidirectionnelle - Peinture 50% époxy 50% polyester couleur bleue RAL 5005 - Commande par volant acier - Commande par volant à chaîne ou par levier en option - Boitier fin de course et déflecteur en option
Vanne à pelle
Spécifications techniques - Vanne guillotine Fonte Pelle Inox Siège métal / métal - PN10
Référence Diamètre Raccordement Pression Nominale (bar) Température Mini (°C) Température Maxi (°C) Prix HT Qté Panier Devis
176050 DN 50 PN10 10 -10 90 163,90 ?
+
-
176065 DN 65 PN10 10 -10 90 177,10 ?
+
-
176080 DN 80 PN10 10 -10 90 184,80 ?
+
-
176100 DN 100 PN10 10 -10 90 204,60 ?
+
-
176125 DN 125 PN10 10 -10 90 246,40 ?
+
-
176150 DN 150 PN10 10 -10 90 279,40 ?
+
-
176200 DN 200 PN10 10 -10 90 465,30 ?
+
-
176250 DN 250 PN10 8 -10 90 594,00 ?
+
-
176300 DN 300 PN10 6 -10 90 790,90 ?
Description technique - Vanne guillotine Fonte Pelle Inox Siège métal / métal - PN10
Utilisation :
Eau, eaux usées, pâte à papier, pulvérulents, chimie, agro-alimentaire, ne nécessitant pas d'étanchéité totale.
PS : voir détail par série.
TS : -10 °C à +90 °C.
Construction :
Étanchéité unidirectionnelle.
Corps Fonte EN GJL-250.
Pelle Acier Inox ASTM A182 F304.
Siège Fonte EN GJL-250.
Tige montante Inox 303.
Fouloir : Fonte EN GJS-400-15.
Presse-étoupe : tresse PTFE + joint torique NBR.
Commande par volant.
Non étanche, taux de fuite 1 % du KVS
Raccordement : PN10/16.
Normalisation :
Directive 97/23/CE : produit exclu (article 1, § 3.2).
Tests suivant la norme ISO 5208.
Certificat 3.1 : sur demande
Point fort :
Faibles pertes de charge
Vanne à guillotine Fonte/Inox/Métal PN10
Description du produit :
Corps Fonte EN GJL250
Pelle Inox 304
Siège Metal / Metal non étanche
( Coefficient de fuite : 2% du Kvs )
Tige montante non tournante, volant non montant - Entre brides PN10
Trous de fixation taraudés
Etanchéité unidirectionnelle - Peinture 50% époxy 50% polyester couleur bleue RAL 5005 - Commande par volant acier - Commande par volant à chaîne ou par levier en option - Boitier fin de course et déflecteur en option
Vanne à pelle
Spécifications techniques - Vanne guillotine Fonte Pelle Inox Siège métal / métal - PN10
Référence Diamètre Raccordement Pression Nominale (bar) Température Mini (°C) Température Maxi (°C) Prix HT Qté Panier Devis
176050 DN 50 PN10 10 -10 90 163,90 ?
+
-
176065 DN 65 PN10 10 -10 90 177,10 ?
+
-
176080 DN 80 PN10 10 -10 90 184,80 ?
+
-
176100 DN 100 PN10 10 -10 90 204,60 ?
+
-
176125 DN 125 PN10 10 -10 90 246,40 ?
+
-
176150 DN 150 PN10 10 -10 90 279,40 ?
+
-
176200 DN 200 PN10 10 -10 90 465,30 ?
+
-
176250 DN 250 PN10 8 -10 90 594,00 ?
+
-
176300 DN 300 PN10 6 -10 90 790,90 ?
Description technique - Vanne guillotine Fonte Pelle Inox Siège métal / métal - PN10
Utilisation :
Eau, eaux usées, pâte à papier, pulvérulents, chimie, agro-alimentaire, ne nécessitant pas d'étanchéité totale.
PS : voir détail par série.
TS : -10 °C à +90 °C.
Construction :
Étanchéité unidirectionnelle.
Corps Fonte EN GJL-250.
Pelle Acier Inox ASTM A182 F304.
Siège Fonte EN GJL-250.
Tige montante Inox 303.
Fouloir : Fonte EN GJS-400-15.
Presse-étoupe : tresse PTFE + joint torique NBR.
Commande par volant.
Non étanche, taux de fuite 1 % du KVS
Raccordement : PN10/16.
Normalisation :
Directive 97/23/CE : produit exclu (article 1, § 3.2).
Tests suivant la norme ISO 5208.
Certificat 3.1 : sur demande
Point fort :
Faibles pertes de charge
