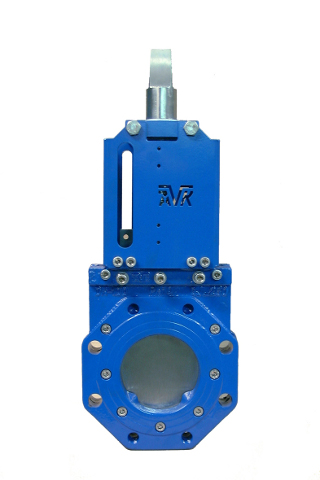

Vanne guillotine à carré fsh - série 702/90

Tige non montante, DN 50 à DN 600
Bride et perçage suivant ISO 7005-2 (ISO PN 10 ou ISO PN 16), et EN 1092-2
Etanchéité bidirectionnelle
Utilisation :
Eau et liquides non agressifs
Température maximum 70°C
Epreuves :
Siège 1,1 x PN
Corps 1,5 x PN
Variantes :
Corps en fonte ductile, Acier AISI316
Joints en PTFE ou Viton
Platine ISO en cas de motorisation /
démultiplicateur
Possibilité d’allonge, colonnette….
Matériaux :
Corps Fonte grise EN-GJL 250, suivant
EN 1561, équivalent GG25 DIN
1691
Revêtement Epoxy pour poudrage
électrostatique couleur RAL 5017
Etoupe, joint Caoutchouc qualité EPDM
Tige, goujons Acier Inox AISI 316
de presse
étoupe,
Boulonnerie,
presse étoupe,
Pelle, carré
Rondelle, noix Bronze
Plaques, palier Acier St 52
