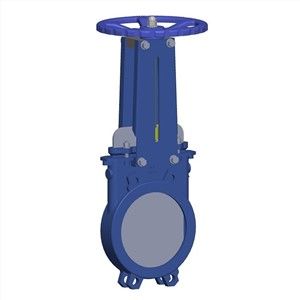

Vanne à guillotine - Gangye Valve - manuelle - unidirectionnelle - modèle JZU73X-10C - tailles DN50 à DN1600
Obtenir un devis / prix
Prix et détails sur demande
Gangye Valve
Echanger avec le vendeur
Vendu
et fabriqué par GANGYE VALVE
En savoir plus
Description
Vanne à guillotine manuelle
La vanne à guillotine manuelle JZU est une vanne à guillotine étanche unidirectionnelle. Le principe d'étanchéité repose principalement sur la connexion étroite entre la porte et la bague d'étanchéité en caoutchouc. Cette série de vannes à guillotine est un produit haute performance, économique et efficace, qui peut être équipé d'un actionneur pneumatique pour répondre à différentes exigences industrielles et minières.
Description :
- Volant à main
- Tige non montante
- Vanne à guillotine unidirectionnelle
Caractéristiques techniques :
Pression de travail :
Raccord à bride :
Méthode d'installation et d'inspection de la vanne à guillotine manuelle :
1. Marquer la ligne centrale verticale de la sortie d'eau et la ligne d'élévation du bas de la vanne à guillotine sur la surface du mur de la sortie d'eau en fonction de l'élévation requise par la conception et l'installation. La valeur de l'écart ne doit pas dépasser ± 10 mm. Vérifier si le centre du trou de levage du corps de la vanne à guillotine est aligné avec le trou de support réservé du palan.
2. Hissez la vanne à guillotine en place et stabilisez-la.
3. Soulevez la vanne à guillotine près du mur, ajustez la planéité et la perpendicularité du corps de la vanne. Le cadre de la vanne doit être connecté à la plaque d'acier intégrée à l'avance. Adoptez des mesures d'étanchéité pour le coulage secondaire afin d'assurer l'absence de fuite.
4. Installez la vis de poussée et la base de levage. La planéité et la perpendicularité doivent respecter les exigences de conception. Le centre du palan et le centre du trou de vis de la plaque doivent être alignés verticalement. L'écart de perpendicularité ne doit pas dépasser 1/1000, et l'écart total doit être inférieur à 2 mm. Fixez la base du palan après alignement.
Hot Tags : Vanne à guillotine manuelle, Chine, fabricants, fournisseurs, usine, prix, pas cher, en stock
La vanne à guillotine manuelle JZU est une vanne à guillotine étanche unidirectionnelle. Le principe d'étanchéité repose principalement sur la connexion étroite entre la porte et la bague d'étanchéité en caoutchouc. Cette série de vannes à guillotine est un produit haute performance, économique et efficace, qui peut être équipé d'un actionneur pneumatique pour répondre à différentes exigences industrielles et minières.
Description :
- Volant à main
- Tige non montante
- Vanne à guillotine unidirectionnelle
Caractéristiques techniques :
- Nom du produit : Vanne à guillotine manuelle
- Modèle : JZU73X-10C
- Tailles : DN50-1600
- Corps : WCB, CF8, CF8M, CF3, CF3M
- Disque : SS304, SS316, SS316L, SS310, 2205, F53, F55
- Siège : EPDM, NBR, PTFE, Viton, Métal
- Emballage : PTFE, caoutchouc, graphite, fibre d'aramide, garniture à haute teneur en eau
- Opération : volant, engrenage conique, électrique, pneumatique, hydraulique, électro-hydraulique, levier, volant à chaîne
Pression de travail :
| Dimensions (DN) | Pression (kg) |
|---|---|
| DN 50 - DN 250 | 10 |
| DN 300 - DN 400 | 6 |
| DN 450 | 5 |
| DN 500 - DN 600 | 4 |
| DN 700 - DN 1200 | 2 |
Raccord à bride :
- PN10
- PN16
- ANSI B16.5 Classe 150
- BS "D" & "E"
Méthode d'installation et d'inspection de la vanne à guillotine manuelle :
1. Marquer la ligne centrale verticale de la sortie d'eau et la ligne d'élévation du bas de la vanne à guillotine sur la surface du mur de la sortie d'eau en fonction de l'élévation requise par la conception et l'installation. La valeur de l'écart ne doit pas dépasser ± 10 mm. Vérifier si le centre du trou de levage du corps de la vanne à guillotine est aligné avec le trou de support réservé du palan.
2. Hissez la vanne à guillotine en place et stabilisez-la.
3. Soulevez la vanne à guillotine près du mur, ajustez la planéité et la perpendicularité du corps de la vanne. Le cadre de la vanne doit être connecté à la plaque d'acier intégrée à l'avance. Adoptez des mesures d'étanchéité pour le coulage secondaire afin d'assurer l'absence de fuite.
4. Installez la vis de poussée et la base de levage. La planéité et la perpendicularité doivent respecter les exigences de conception. Le centre du palan et le centre du trou de vis de la plaque doivent être alignés verticalement. L'écart de perpendicularité ne doit pas dépasser 1/1000, et l'écart total doit être inférieur à 2 mm. Fixez la base du palan après alignement.
Hot Tags : Vanne à guillotine manuelle, Chine, fabricants, fournisseurs, usine, prix, pas cher, en stock
