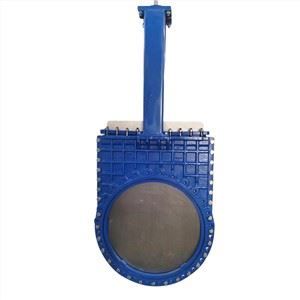

Description Vanne à guillotine bidirectionnelle à tige montante électrique
Description du produit: La vanne à guillotine JZB est une vanne à guillotine scellée bidirectionnelle conçue et fabriquée pour l'industrie industrielle générale. Le corps en fonte ductile adopte la structure de coulée intégrée. Les côtés gauche et droit du corps de valve et le fond de la cavité médiane sont pourvus de rainures et équipés de bandes d'étanchéité élastiques en forme de U. Lorsque la soupape est fermée, le disque se déplace vers le bas, et le bord inférieur du disque entre en contact avec la bande d'étanchéité pour comprimer la bande d'étanchéité dans les rainures pour obtenir l'effet d'étanchéité. Cette conception assure la fermeture non bloquante des particules en suspension.
Modèle : JZB973X-10C
Tailles: DN50-1600
Corps : GGG40 、 HT200
Disque : SS304 、 SS316 、 SS316L 、 SS310、2205 、 F53 、 F55,
Siège : EPDM , NBR 、 PTFE 、 Viton 、 Métal
Emballage: PTFE, caoutchouc, graphite, fibre d'aramide, garniture à haute teneur en eau
Fonctionnement: volant, engrenage conique, électrique, pneumatique, hydraulique, électrohydraulique, levier, volant à chaîne
Pression de travail:
DN 50 - DN 250 10 kg
DN 300 - DN 400 6 kg
DN 450 5 kg
DN 500 - DN 600 4 kg
DN 700 - DN 1200 2 kg
Raccord à bride:
PN10 、 PN16 、 ANSI B16.5 Classe 150, 、 BS «D»& «E»
Caractéristiques du produit de la vanne à angle droit pneumatique à filetage interne / bride / montage rapide:
La vanne pneumatique à angle droit est divisée en vanne à angle droit à filetage interne pneumatique / vanne à angle droit à bride pneumatique / vanne à angle droit à installation rapide pneumatique, laquelle vanne à guillotine électrique est conçue selon les caractéristiques de l'absence de résistance à l'écoulement, pas de coup de bélier et de grand débit. Il est largement utilisé dans la mise en conserve, le système de bouteille, le brassage de la bière et la technologie des boissons, l'industrie chimique, les machines en caoutchouc, l'industrie alimentaire, l'impression textile et la teinture et le blanchiment, la technologie du vide, le dispositif de traitement de l'eau, le nettoyage et la désinfection, la stérilisation à haute température, la fabrication de machines à laver et d'autres domaines industriels. Contrôlable jusqu'à 200 ° C de vapeur, eau, air, détergent, vide, liquide de refroidissement, boisson, soude, huile, carburant, alcool, solution alcaline, solution saline, huile hydraulique, etc.
Caractéristiques du produit:
1. Avec affichage de la position d'ouverture ou de fermeture de la vanne.
2. Le pilote pneumatique externe, peut augmenter la durée de vie, sans entretien.
3. Avec une variété de modes de contrôle: normalement ouvert, normalement fermé, double effet.
4. Facile à installer: la tête pneumatique peut tourner à 360, même l'interrupteur de fin de course peut tourner à 360.
5. Il y a un presse-étoupe auto-ajustable entre l'orifice de débordement et le bloc coulissant, ce qui peut améliorer les performances d'étanchéité.
6. Tige de guidage longue durée: joint en téflon en forme de coin de tige de soupape (PTEE), pour éviter l'introduction de saletés. vanne à guillotine électrique Autolubrifiante, sans entretien. La tige de valve est spécialement traitée pour assurer la fixation et la correction automatique de la position.
7. La structure à siège incliné du corps de vanne peut réaliser un grand débit (en particulier par rapport à la vanne d'arrêt ordinaire), une structure compacte et une réponse rapide.
8. Pas d'effet de coup de bélier: lorsque le fluide pénètre sous la tige de la vanne, le coup de bélier (force d'impact de l'eau) est absorbé.
