Van'o'flex® - khas - vannes d'étang - norham - diamètre 100 mm - 600 mm

CARACTÉRISTIQUES

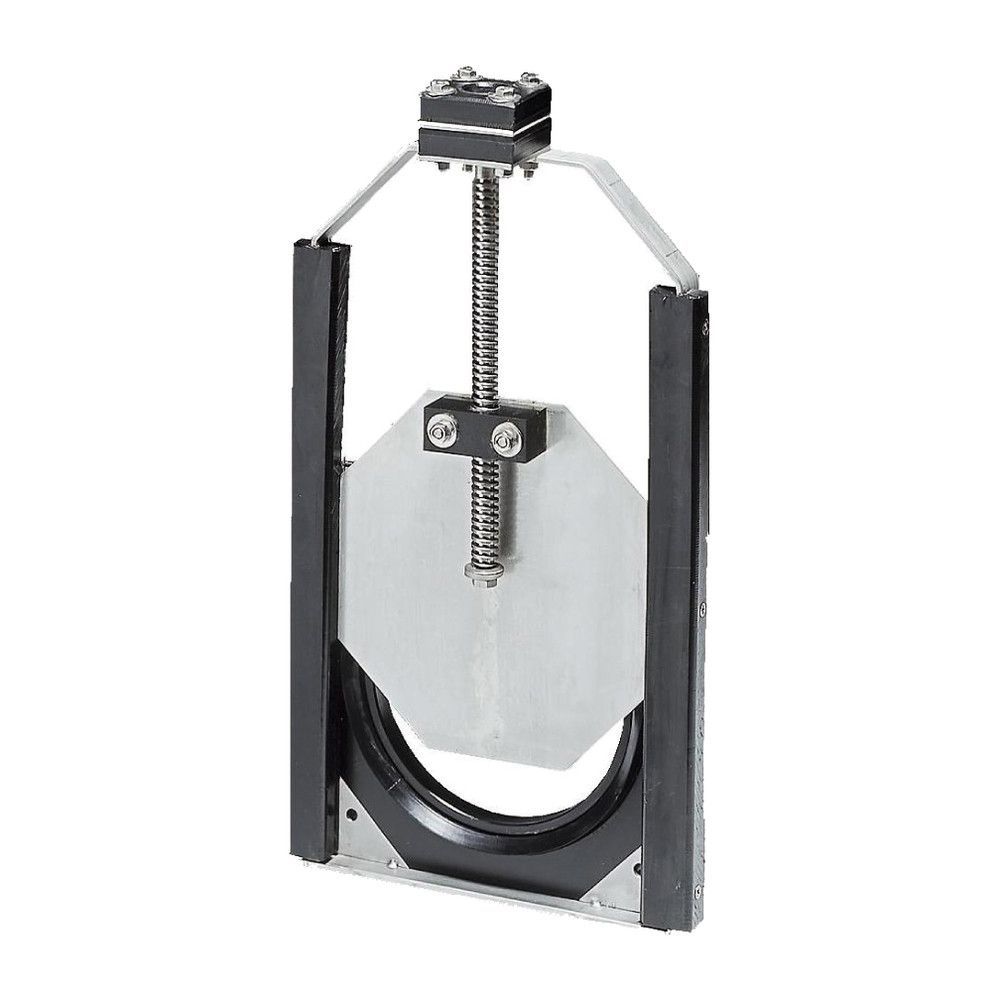

Les vannes murales KHAS sont des vannes qui fonctionnent avec un mécanisme de vis non montante .
Les vannes peuvent être manoeuvrées manuellement ou à l'aide d'un moteur mobile.
Elles conviennent lorsque l'installation pose des contraintes d'encombrement ou que la vanne doit être équipée d'accessoires manuels permettant une manoeuvre à distance (rallonges, clé en T, etc.).

Les vannes à vis non montante KHAS sont conçues pour :

• L'obturation
• Le sectionnement de réseaux

Elles sont utilisées pour :

• Les bassins pompiers
• Les ouvrages by-pass
• Les ouvrages d'autoroutes
• Les ouvrages de régulation
• Les ouvrages hydrauliques, etc.
• L'assainissement

Les vannes à guillotine KHAS sont conçues pour être ouvertes ou fermées mais peuvent accepter une position intermédiaire grâce à des crans d'arrêt pour limiter le débit.
Construites en inox 316 et PEHD , les vannes KHAS sont légères et faciles à installer.

Elles sont munies d'un joint en EPDM , ce qui les rend très résistantes aux environnements agressifs (humidité, sel …).

L'écrou en POM , matériau naturellement gras, garantit une très bonne tenue dans le temps. La manœuvre ne s'altère pas (pas d'oxydation, de soudure à froid ...).

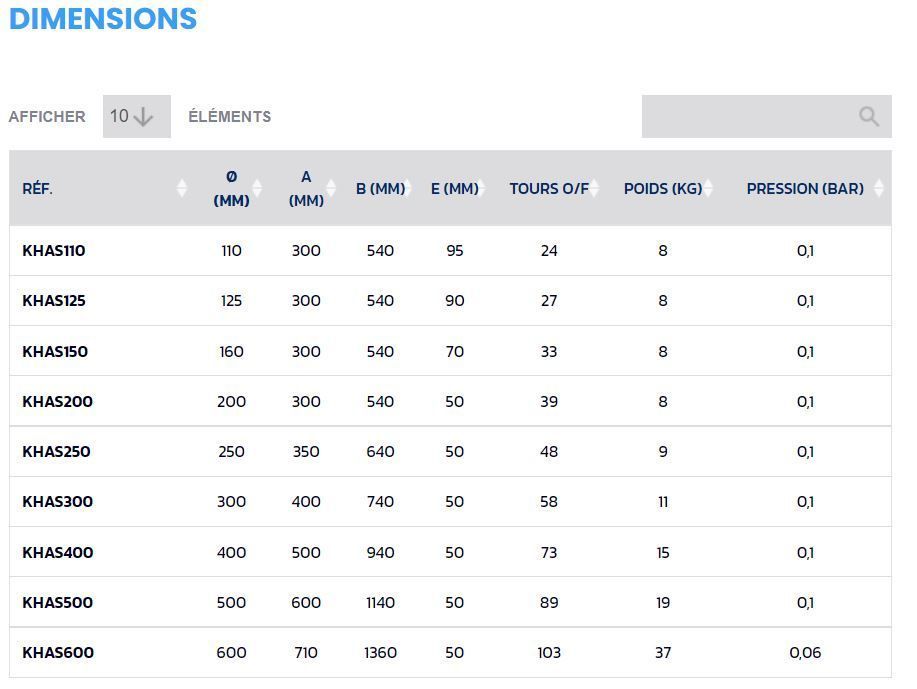

Elles sont disponibles du DN 100 au DN 600.
ETANCHÉITÉ
Etanches jusqu'à 0,1 bar de pression ou 1 mètre de colonne d'eau (mCE) , les vannes murales KHAS offrent une étanchéité unidirectionnelle .

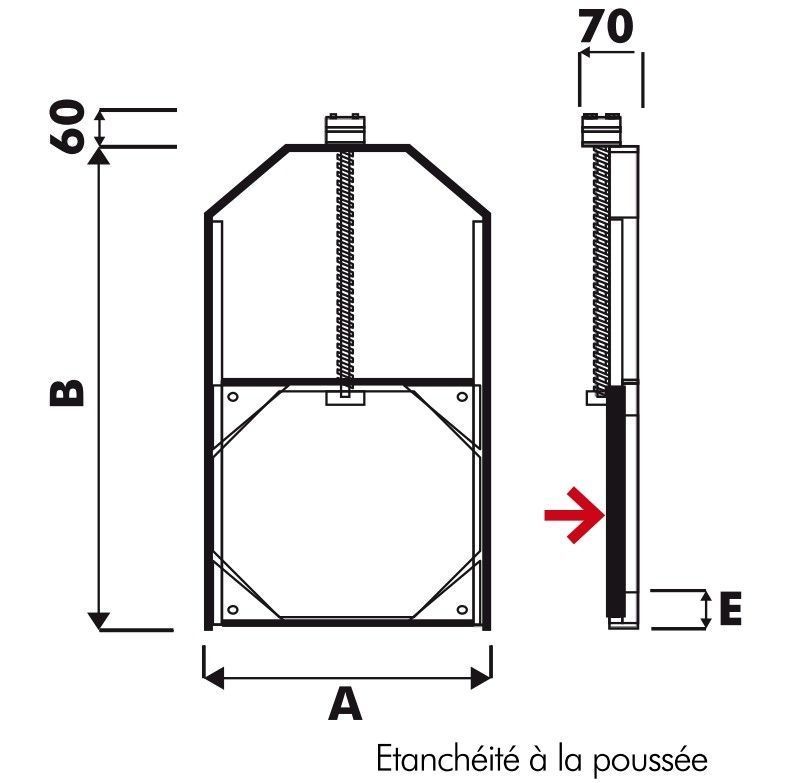

Etanche à la poussée :
L'installation doit se faire du bon côté, la vanne devra être installée de façon à ce que les eaux à contenir poussent la pelle sur le joint d'étanchéité.
INSTALLATION / APPLICATION
Le kit d'installation fourni avec la vanne se compose d'un joint mousse et de 4 vis de fixation avec chevilles. Prévoir également une scie cloche et un tube de colle.

• Commencer par le collage du joint
• Nettoyer et sécher les rainures puis avec un crayon
• Faire des repères sur l'exterieur des rainures de la vanne correspondant aux lieux de perçage
• Coller le joint mousse en commençant par les bandes latérales
• Puis verticales et enfin réaliser la jonction par compression.

Remarque : pour les bandes verticales, couper des longueurs légèrement supérieures à celles nécessaires afin de permettre une bonne compression.

• Continuer par la découpe des orifices de fixation au niveau de chaque repère, à l'aide de la scie cloche montée sur une perceuse
• Placer la vanne de niveau (vérifier la parfaite planéité du support béton) et tracer les lieux de perçage
• Percer dans le support béton, souffler les orifices et insérer les chevilles dans les orifices de fixation
• Terminer en vissant le tout.
