VA 550 - Transmetteur de débit pour applications industrielles
Capteur transmetteur de débit pour applications industrielles exigeantes La sonde à insertion VA 550 est idéales pour l'installation sur des réseaux d'air comprimé de gaz déjà en place. Canne compatible de 3/4" à DN 500. Le capteur transmetteur VA 550 mesure le débit volumique, la vitesse et la consommation (totalisation) des gaz. Il convient aux milieux aggressifs et s'adapte sur les appareils de mesure à poste fixes ou portables
Caractéristiques mécaniques

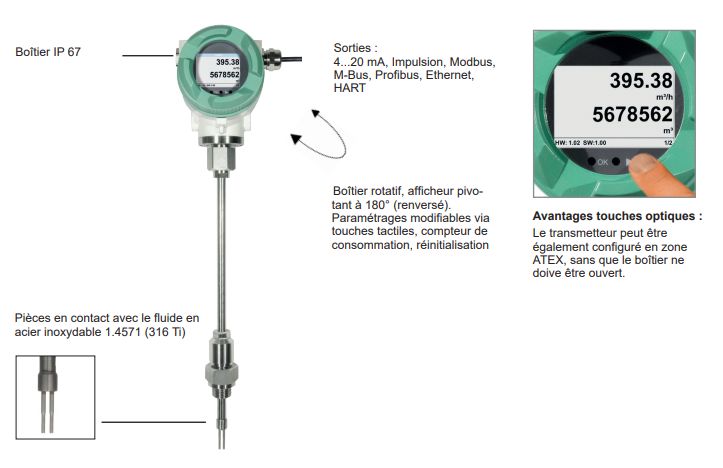

• Boitier transmetteur en fonte d'aluminium, résistant aux chocs et convenant aux installation en extérieur IP67
• Toutes pièces en contact avec le gaz en acier inoxydable 1,4571 (316Ti)

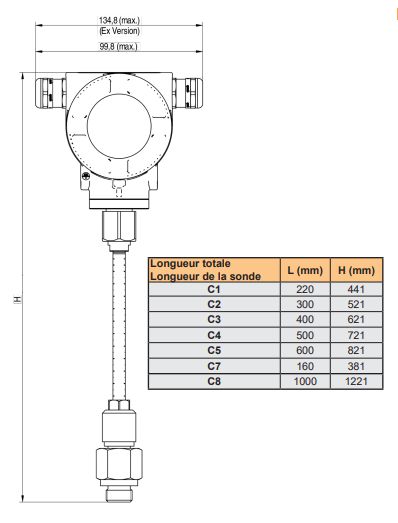

• Sonde à insertion covenant aux tuyauterie de 3/4" à DN 500
• En option, version certifiée pour zone explosive ATEX II 2G Ex d IIC T4
• En option homologation DVGW spécifique au gaz naturel
• Tenue en pression jusqu'à 50 bar ou haute pression 100 bar en option
• Tenue en température jusqu'à 180°C
• Pas de pièces en mouvement, pas d'usure
• Elément sensible très robuste, facile à nettoyer

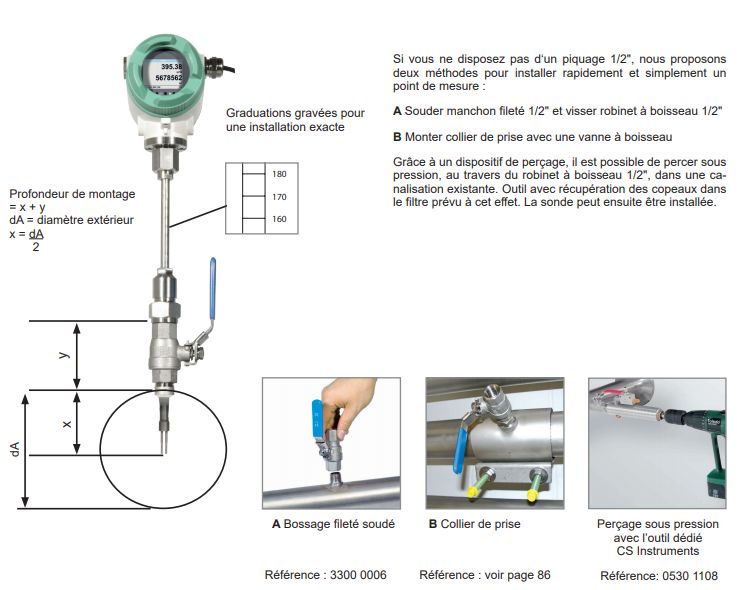

• Montage et démontage sous pression possible à travers une vanne à boisseau ½''
• Boitier afficheur pivotant à 180°
• Bague de sécurité pour montage et démontage sous pression (sans dispositif à chaine)
• Canne graduée pour insertion et alignement précis

Spécificités technologiques

• 4 grandeurs affichées simultanément : Nm³/h, Nm³, Nm/s, °C (réglable sur l'afficheur en option)
• Valeurs min/max et moyennes par jour/heures/ minutes (réglable au choix)
• Paramètres de configuration comme la nature du gaz, le diamètre de la conduite, le numéro de série, etc. sont accessibles via le Modbus RTU
• Diagnostic pertinents disponibles sur l'afficheur local ou à distance avec la liaison Modbus (par ex. dépassement °C, cycle d'étalonnage, codes d'erreurs, numéro de série
• Indication de la périodicité d'étalonnage
• Précision 1,5 % de la mesure ± 0,3 % la pleine échelle
• Option haute précision 1,0 % de la mesure ± 0,3 % la pleine échelle
• 40 points d'étalonnage avec certificat ISO
• Rangeabilité exceptionnelle de 1 : 1000 (0,1 à 224 m/s)
• Autodiagnostic et configuration par l'afficheur local ou un instrument portable du type PI 500
• Capteur process prévu pour les gaz purs air (air comprimé), azote N2, oxygène O2, argon Ar, hélium He, dioxyde de carbone CO2, protoxyde d'azote N2O, hydrogène H2, méthane CH4, propane C3H8, gaz naturel GN, biogaz (50% CH4 ; 50% CO2) etc. ainsi que certains gaz spéciaux ou mélanges sur demande
• Condition de référence °C et mBar configurables (ex. N m³/h à 0°C et 1013mBar)
• Ajustement du zéro pour la suppression d'un débit de fuite
• Perte de charge négligeable
• Contrôleur de débit bidirectionnelle avec l'utilisation combiné d'un détecteur de sens du débit VA 409
