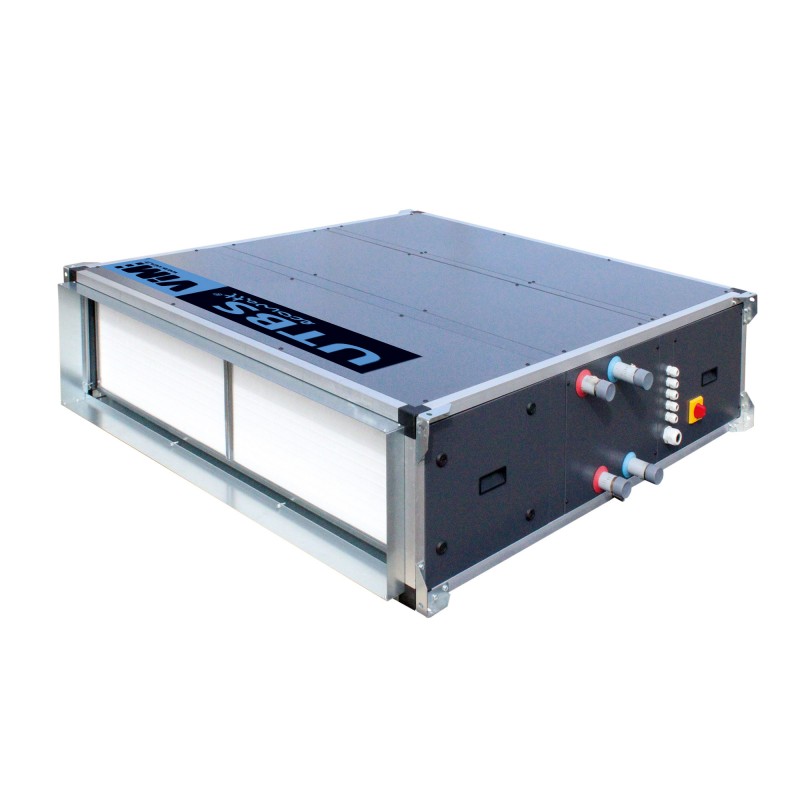

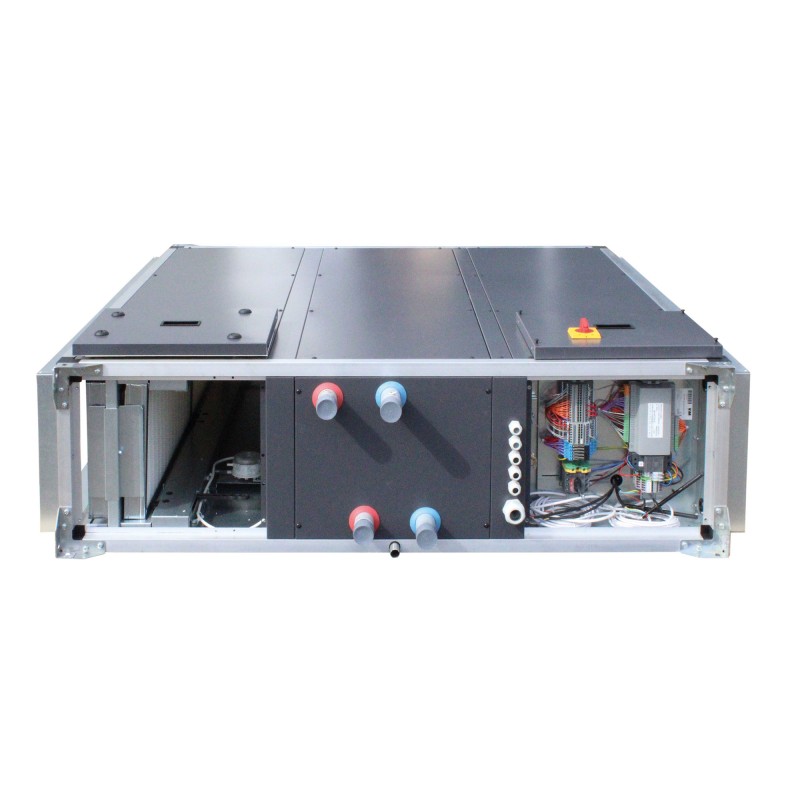

Utbs ecowatt - utbs ecowatt pro-reg - cta simple flux plafonnières

• Châssis en profils d’aluminium extrudé.
• Brides lisses (2) fournies avec le module principal.
• Kit de fixation des modules entre eux composé d’un joint et 4 jeux de vis, écrous et rondelles.
• Finitions extérieures acier zingué prélaqué couleur gris foncé RAL7024. Résistance à la corrosion C5.
• Isolation par laine de verre ép. 25 mm, densité 24 kg/m3 :
  • Conductivité thermique 0,036 W/(m.k) (20/80°C).
  • Classement au feu A2-s1, d0 selon la norme EN 13 501.1 (M0).
• Trappes amovibles facilitant l’accès de la centrale en espace réduit.
• Servitude gauche ou droite.
• Registres aspiration et/ou soufflage ID, classe 2 suivant EN 1751.
• Toiture et capot pour versions extérieures.
• Châssis support monté de 80 mm pour isoler le module du sol et faciliter le montage du siphon (option).

• Ventilateurs à roue libre à réaction métallique (incombustible A1). Fixation boomerang antivibratile.
  Moteurs ECM avec protection électronique intégrée :
  • UTBS-2 : 0,46kW monophasé 230V, 50-60Hz, IP44, classe B.
  • UTBS-3 : 2x0,45kW monophasé 230V, 50-60Hz, IP44, classe B.
  • UTBS-5 : 2x0,85kW monophasé 230V, 50-60Hz, IP54, classe F.
  • UTBS-8 : 2x1,00kW triphasé 400V, 50-60Hz, IP54, classe F.

• Filtres livrés en standard :
  • Filtres miniplis FIFI M5 ePM10 55%.
  • Prise de pression avec un second emplacement filtre.
  • Système de maintien constitué de deux poignées de serrage : parfaite étanchéité avec le châssis et démontage aisé. Démontage des filtres par les côtés ou le fond.
• Filtres en option :
  • Filtres miniplis FIFI F7 ePM1 75% et filtres miniplis FIFI F9 ePM1 85% pour réaliser M5+F7/F9 ou F7+F9.

• Batteries à eau chaude 2 ou 4 rangs (cadre galva, tubes cuivre et ailettes aluminium).
• Batteries à eau froide ou réversible 4 ou 6 rangs (cadre galva, tubes cuivre, ailettes aluminium, bac de condensats en inox 304 et séparateur de gouttelettes).
• Batteries électriques (cadre galva et résistances blindées) avec protections à réarmement manuel (120°C) et automatique (75°C), ainsi qu’un écran anti-rayonnement devant les filtres. L’alimentation des batteries électriques est séparée de celle de la ventilation dans les versions non régulées (UTBS ECOWATT®).
• Batterie a détente directe réversible 1 ou 2 circuits sur 3 à 6 rangs pour fonctionnement en condenseur ou en évaporateur. Tubes et collecteurs en cuivre, ailettes en aluminium, cadre en acier galvanisé. Bac de récupération des condensats inox et séparateur de gouttelettes. Gestion par le groupe a détente directe, piloté par le signal 0-10V proportionnel chaud ou froid du Corrigo. Kit DX nécessaire pour faire l’interface entre le groupe DX et la CTA - Kit non fourni. Régulation en mode COP non disponible avec une batterie à détente directe.

• Livrée d’usine réglée en mode de régulation à débit constant CAV.

RÉGLAGES DES DÉBITS

APPLICATIONS CONSEILLÉES

MODE VAV - DÉBIT VARIABLE : Variation de la vitesse du ventilateur

- Débit fonction d’un signal 0-10 V issu de l'extraction, de la télécommande, d’une sonde extérieure (CO2, température, hygrométrie…) ou d'une commande déportée (M/A + variation).

- Compensation, asservie à une extraction de cuisine,
- Installations monozones, nécessitant une adaptation de la ventilation en fonction de l’occupation.

MODE CAV - DÉBIT CONSTANT : Vitesse du ventilateur définie selon un débit précis

- Saisie manuelle (m3/h) de 2 consignes de débits type 0-PV-GV. Fonctionnement manuel ou sur plage horaire.
- Visualisation des valeurs sur l’afficheur, commutation manuelle, par horloge ou contact externe.

- Installations nécessitant la maîtrise d’un ou plusieurs débits précis.

MODE COP - PRESSION CONSTANTE : Variation auto de la vitesse du ventilateur pour maintien d'une pression constante

- Valeur de pression constante mesurée par une sonde externe (option) située dans le réseau de gaine de soufflage.

- Installations multizones, associées à une modulation des débits terminaux.

• La régulation gère un module de mélange 2 voies en fonction des températures d’air neuf et de reprise, un ventilateur esclave.
• Prévoir la sonde de pression PTHV pour un usage en mode de régulation à pression constante COP, une sonde 0-10V pour un pilotage en débit variable VAV.
• Prévoir un thermostat THCO pour le change-over d’une batterie froide utilisée en réversible.
• Prévoir 1 servomoteur 24V tout ou rien avec ressort de rappel pour le registre d’air neuf ou 2 servomoteurs 24V proportionnels pour le modules de mélange 2 voies.
• L’alimentation de la régulation alimente les servomoteurs 24V de registres et de vannes.
