Ulys 220-sl modena machine de marquage

Caractéristiques
Laser YAG triple 355 nm – classe 1.
Marquage inaltérable et avec un fort contraste .
Calibration et ajustement automatique du laser.
Indicateur du niveau d’énergie en temps réel (pour le contraste) avec ajustement automatique aux caractéristiques requises.
Capabilité : tous les câbles marquables U.V. cylindriques et torsadés blindés.
Longueur des câbles traités allant de 15 cm à 999 m.
Diamètre des câbles acceptés en standard: gauge 6 (6,30 mm) à 26 (0,75 mm).
Dispositif de déroulement des câbles acceptant plusieurs bobines.
Système d’entraînement de tension du câble asservi.
Bol de lovage motorisé asservi à la vitesse du câble.
Système de coupe conforme aux normes aéronautiques.
Dispositif automatique d’aspiration des fumées.

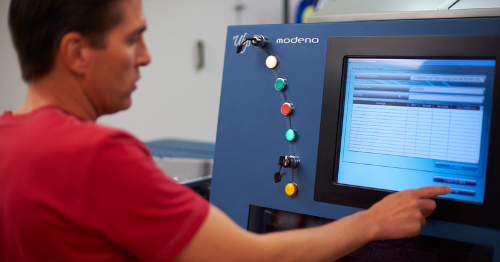

Poste de travail compact et ergonomique, avec écran tactile.
Détection optique d’olives de raccordement et de coupures.
2 polices d’impression en standard; 4 polices d’impression en option.
Impression d’informations aux extrémités du câble.
Kit de télé-maintenance.
Interface Homme-Machine
Fonctions d’acquisition manuelle, par clé USB, CD ou via le réseau usine des fichiers de production.
Plusieurs menus de production permettent différents tris selon, par exemple, la référence du câble, le faisceau, l’aéronef…
Mode retouche.
Fonction suivi statistiques machine
Fonction suivi maintenance machine
Logiciel multilingue facilement adaptable aux spécifications techniques du client (interface réseau usine, édition d’étiquettes, etc)
Options
Traçabilité avec lecteur de codes-barres.
Impression codes-barres sur câble.
Polices personnalisées.
Fonction d’impression d’étiquettes.
Dérouleur multi-bobines et système de chargement automatique.
Ré-enrouleur.
Capteur de bol de lovage.
Collecteur.
Normes et sécurité
Les machines de marquage ULYS Modena sont conformes aux normes Européennes (CE) et aux normes de sécurité laser FDA (Contrôle de la radioactivité pour la santé et la sécurité du travail). La gamme ULYS Modena est certifiée CE et/ou FDA.
Le laser utilisé dans l’ULYS Modena est de classe 1. La lumière émise lors de la production est complètement confinée dans des enceintes étanches au rayonnement soit par capotage, soit par la présence d’un hublot coupant le rayonnement. Les machines ne présentent aucun danger pour l’utilisateur en fonctionnement normal de production. Les capots mobiles des machines sont équipés de contacts de sécurité, agissant sur l’obturateur de sortie du laser, afin de bloquer le faisceau en cas d’ouverture d’un des capots.
Spécifications techniques
Dimensions de la machine équipée d’un dérouleur manuel (5 bobines) et du bol de lovage :
env. 1995 mm (L) x 1455 mm (l) x 1880 mm (h)
Alimentation électrique :
1 ligne 220 Volts – 20 Ampères
1 ligne 220 Volts – 16 Ampères
Air : 6 bars
Conditions d’utilisation
La procédure d’utilisation de la machine de marquage de câbles ULYS 220 Modena est simple et se limite à 4 étapes :
Régler le châssis.
Connecter l’alimentation électrique et pneumatique, et le groupe de refroidissement.
Veiller à ce que l’alimentation principale soit de la même tension que la machine et que celle-ci soit branchée.
Veiller également à ce que les composants pneumatiques ainsi que le système de refroidissement soient correctement connectés.
Nos machines de marquage laser sont conçues pour fonctionner sans réglage extérieur.
En fonctionnement normal, l’intervention de l’opérateur se limite :
au changement des bobines,
à la mise en place du câble,
à l’évacuation du câble en sortie de machine,
à la saisie des données.
Qualifications
Les machines ULYS 220 ont obtenu toutes les homologations et certifications requises pour une utilisation sur les chaînes de fabrication de tous les aéronefs de :
AGUSTA-WESTLAND
AIRBUS
ATR
BELL HELICOPTER
BOEING
BOMBARDIER / LEARJET
CESSNA AIRCRAFT
DASSAULT
ECLIPSE
EMBRAER
EUROCOPTER
GULFSTREAM AEROSPACE
HAL
LOCKHEED MARTIN
MIG
RAYTHEON
SIKORSKY
T.A.I.
etc…
L’ ULYS 220-SL Modena est :
Homologuée CE et FDA.
Homologuée et certifiée par AIRBUS (AIPS).
Homologuée et certifiée par BOEING (BAC 5152).
Conforme à SAE ARP5607 et AS50881 (MIL 5088L).
