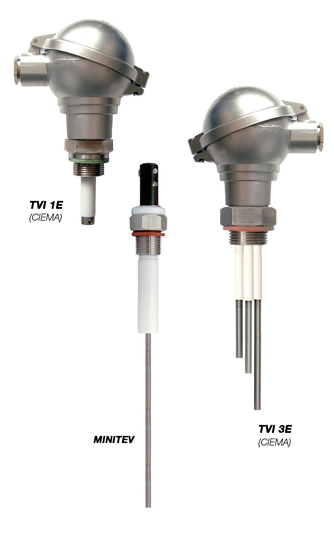

Tvi & minitev, sondes de niveau résistives
Description
Pour tous liquides conducteurs
De 1 à 4 electrodes
Réalisation métal - PTFE
Pour pression jusqu'à 200 bars
Pour température jusqu'à 220 °C
Raccord de fixation Gaz ou NPT
Boîte à bornes aluminium
PRINCIPE
La variation de résistance électrique provoquée par la présence de fluide entre deux électrodes est transformée en un signal tout ou rien par le relais de niveau (voir relais de niveau ES 2001 Doc 530-01, - RXM Doc 533-01).
La longueur des électrodes est préalablement ajustée à la valeur du niveau à contrôler.
APPLICATIONS
Contrôle ou régulation de niveau en réservoirs ouverts ou fermés, en canal etc.
Contrôle de présence/absence de fluide (détection de fuite, de tuyauterie vide, détection de marche à sec pour les pompes).
DESCRIPTION
Chaque sonde comprend 3 parties :
- La tête en fonte d?aluminium avec boîte à bornes et sortie sur PE 9.
Protection IP 55
- Le raccord de montage en Inox 316 L avec l?isolateur en PTFE.
- Les électrodes de 1 à 4 selon le modèle, en Inox 316 L, à la hauteur désirée.
Le raccordement électrique se fait par une cosse. Pour les sondes disposant d'une boîte à borne IP 55, une vis de masse est disponible à l'intérieur.
TERMINOLOGIE
Le terme Bougie, très souvent employé chez CIEMA, désigne une électrode ou encore une sonde mono-électrode.
La Sonde ou Support correspond souvent à un ensemble de 2,3 ou 4 électrodes.
Le terme Redox équivaut à un relais resistif, chez BAMO l?ES 2001 en page 530-01
AVERTISSEMENT
Toutes les références CIEMA sont disponibles.
Si toutefois, les documentations ne sont pas présentes, n?hésitez pas à nous contacter afin que nous puissions vous satisfaire.
PRECAUTIONS DE MONTAGE
- Prévoir le bon nombre d'électrodes : 1 par point de niveau + 1 électrode de référence si le réservoir n'en fait pas office.
- Monter de préférence les sondes verticalement sur le sommet du bac. Dans le pire des cas, on optera pour un montage latéral à 45° vers le bas, (toujours penser aux ponts conducteurs de liquide qui simulent la présence de fluide).
- Vérifier les limites de température, de pression et résistances chimiques des matériaux en contact avec le fluide.
- Attention aux vapeurs, il est recommandé de surmouler les connections après raccordement ou d?utiliser un capot percé afin d?éviter les condensations possibles
- Dans le cas de liquides agités, veiller à ce que les tiges ne puissent se toucher en les éloignant par un jeu d?entretoises proposées en option, ou en les isolant dans un tube tranquillisateur, soit encore en les isolant d'une gaine thermorétractable (PVC, polyoléfine ou PTFE).
- Dans les cas de liquides colmatant ou ayant une phase vapeur, éviter la possibilité de formation d'un pont conducteur entre 2électrodes.
De 1 à 4 electrodes
Réalisation métal - PTFE
Pour pression jusqu'à 200 bars
Pour température jusqu'à 220 °C
Raccord de fixation Gaz ou NPT
Boîte à bornes aluminium
PRINCIPE
La variation de résistance électrique provoquée par la présence de fluide entre deux électrodes est transformée en un signal tout ou rien par le relais de niveau (voir relais de niveau ES 2001 Doc 530-01, - RXM Doc 533-01).
La longueur des électrodes est préalablement ajustée à la valeur du niveau à contrôler.
APPLICATIONS
Contrôle ou régulation de niveau en réservoirs ouverts ou fermés, en canal etc.
Contrôle de présence/absence de fluide (détection de fuite, de tuyauterie vide, détection de marche à sec pour les pompes).
DESCRIPTION
Chaque sonde comprend 3 parties :
- La tête en fonte d?aluminium avec boîte à bornes et sortie sur PE 9.
Protection IP 55
- Le raccord de montage en Inox 316 L avec l?isolateur en PTFE.
- Les électrodes de 1 à 4 selon le modèle, en Inox 316 L, à la hauteur désirée.
Le raccordement électrique se fait par une cosse. Pour les sondes disposant d'une boîte à borne IP 55, une vis de masse est disponible à l'intérieur.
TERMINOLOGIE
Le terme Bougie, très souvent employé chez CIEMA, désigne une électrode ou encore une sonde mono-électrode.
La Sonde ou Support correspond souvent à un ensemble de 2,3 ou 4 électrodes.
Le terme Redox équivaut à un relais resistif, chez BAMO l?ES 2001 en page 530-01
AVERTISSEMENT
Toutes les références CIEMA sont disponibles.
Si toutefois, les documentations ne sont pas présentes, n?hésitez pas à nous contacter afin que nous puissions vous satisfaire.
PRECAUTIONS DE MONTAGE
- Prévoir le bon nombre d'électrodes : 1 par point de niveau + 1 électrode de référence si le réservoir n'en fait pas office.
- Monter de préférence les sondes verticalement sur le sommet du bac. Dans le pire des cas, on optera pour un montage latéral à 45° vers le bas, (toujours penser aux ponts conducteurs de liquide qui simulent la présence de fluide).
- Vérifier les limites de température, de pression et résistances chimiques des matériaux en contact avec le fluide.
- Attention aux vapeurs, il est recommandé de surmouler les connections après raccordement ou d?utiliser un capot percé afin d?éviter les condensations possibles
- Dans le cas de liquides agités, veiller à ce que les tiges ne puissent se toucher en les éloignant par un jeu d?entretoises proposées en option, ou en les isolant dans un tube tranquillisateur, soit encore en les isolant d'une gaine thermorétractable (PVC, polyoléfine ou PTFE).
- Dans les cas de liquides colmatant ou ayant une phase vapeur, éviter la possibilité de formation d'un pont conducteur entre 2électrodes.
Caractéristiques
Modèle
électrode
Mécanisme
conductif
