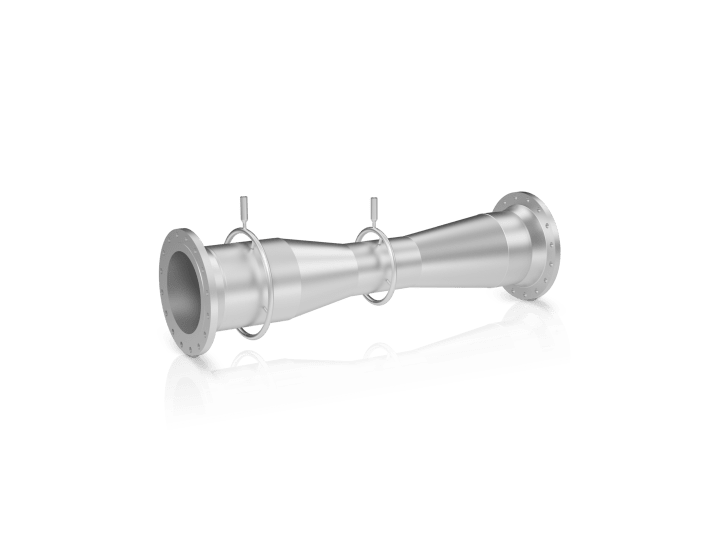

Tube Venturi pour la mesure de débit DP de liquides, de gaz et de vapeur
Description
Modèle usiné ou soudé (usinage interne) selon les normes EN ISO 5167, ASME MFC3
Perte de charge résiduelle la plus faible de tous les organes DP
Seules des longueurs droites amont/aval courtes sont requises
Des applications simples aux applications spéciales de gaz humide et présentant des conditions de pression élevées
Perte de charge résiduelle la plus faible de tous les organes DP
Seules des longueurs droites amont/aval courtes sont requises
Des applications simples aux applications spéciales de gaz humide et présentant des conditions de pression élevées
Les tubes Venturi sont des organes déprimogènes primaires conçus pour offrir des mesures de débit par pression différentielle (DP) les plus efficaces et précises possibles. La forme Venturi typique, avec des angles de cône limités, permet une récupération de pression allant jusqu'à 95 % de la pression différentielle générée. Elle est combinée à des chambres annulaires (en option) pour compenser l'écart dans le profil d'écoulement. Grâce à ses faibles besoins de maintenance et à sa longue durée de vie, le tube Venturi présente un investissement faible. Un tube Venturi spécial peut être fourni pour permettre de mesurer en ligne des paramètres de process supplémentaires (ex : humidité de la vapeur). Caractéristiques & Options Applications typiquesLes caractéristiques et les options du produit dépendent de la configuration de l'appareil : veuillez nous contacter pour vous assurer que vos fonctionnalités peuvent être combinées dans un seul appareil.
Incertitude typique non étalonnée jusqu'à ±1,5 %
En option, étalonnage aux nombres de Reynolds correspondants au fonctionnement nominal homologué pour des incertitudes jusqu'à ±0,2 %
Perte de charge type inférieure à 5 % de la pression différentielle générée
Faibles exigences pour les longueurs droites amont et aval
Meilleure option pour les grandes dimensions et les applications basse pression
Avec raccords à souder ou à bride
Avec chambres annulaires en option et prises de pression multiples
Taille standard : 2...48" (50...1200 mm), autres dimensions sur demande
Peu de maintenance et longue durée de vie avec un investissement faible
