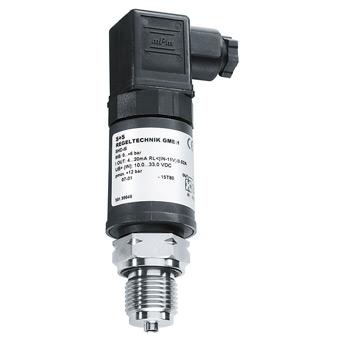

Transmetteur de pression relative économique pour des applications hydrauliques et pneumatiques -SHD-LC
![Transmetteur de pression relative économique pour des applications hydrauliques et pneumatiques -SHD-LC_0](https://www.hellopro.fr/images/produit-2/0/8/0/transmetteur-de-pression-relative-conomique-shd-lc-6110080.jpg)
Description
Le convertisseur de pression PREMASGARD SHD
- LC mesure les pressions relatives dans la plage de pression bar. Il convertit la grandeur de mesure en un signal normalise de 0 - 10 V ou de 4
20 mA.
Raccordement process: G1 ? 2". Il est conçu pour la mesure de pressions en milieux gazeux et liquides.
Ce transmetteur de pression industriel est utilise pour des applications hydrauliques et pneumatiques, les systèmes de conduite de processus industriels, la construction mécanique. Ne pas utiliser pour gaz ammoniacs et fréons !
CARACTÉRISTIQUES TECHNIQUES:
Tension dalimentation: 15 - 33 V cc pour sortie 0 -10 V 10 - 33 V cc pour sortie 4 -20 mA, RL dépend de la charge
Plages de mesure: voir tableau Signal de sortie: 0 - 10 V trois fils, charge ohmique RA ? 10 k? ou 4
20 mA deux fils, charge ohmique RA (ohm) ? (UB (V) -10 V) ? 0,02 A Raccordement électrique: 0,14 - 1,5 mm2, par bornes a vis, intégré dans la prise coudée DIN EN 175301- 803 - A
Prise de pression: G 1 ? 2 A, étanchéité sur larrière, raccord pour manomètre (dautres raccords sur demande)
Type de pression: relative
Principe de mesure: couche mince, piezoresistif sur cellule de mesure en céramique Température du milieu: - 15 + 80 °C
Montage: directement sur la conduite sous pression
Prise de pression: acier inox, type dacier 1.4305
Tete de raccordement: matière plastique, env. 130 x 50 x 36 mm
Parties en contact avec le milieu: acier inox, type dacier 1.4305, céramique, matériau détanchéité ( VITON) Alternance de charge: < 50 Hz
Temps de réponse: < 5 ms Classe: } 0,5 % Dérive totale: < 3 % Plage de surcharge: 2 fois plage de mesure, valeur finale (pleine échelle)
Pression déclatement: 3 fois plage de mesure, valeur finale (pleine échelle) Resistance disolement: ? 100 Mohm, a 20 °C (500 V cc)
Classe de protection: III (selon EN 60 730) Indice de protection: IP 65 (selon EN 60 529) avec prise femelle montée
Normes: conformité CE, compatibilité électromagnétique selon EN 55022, EN 50081-1 ? - 2, EN 50082 - 2,
