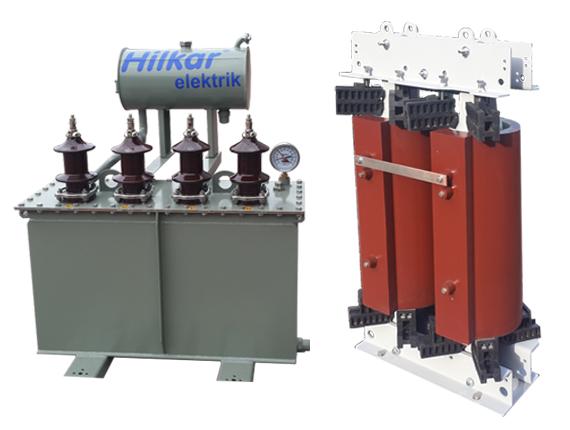

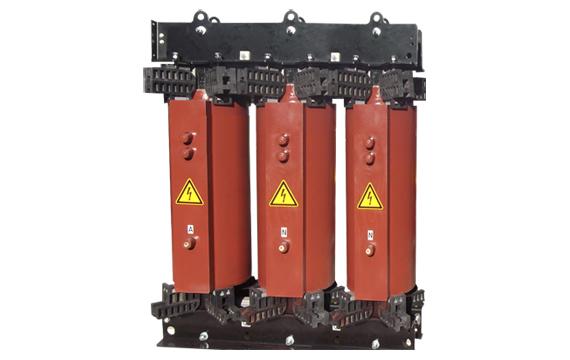

Transformateurs de mise à la terre

Caractéristiques Techniques

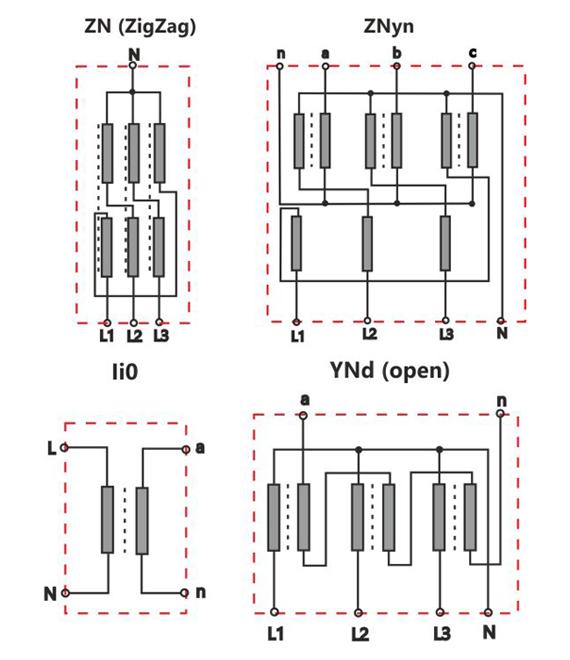

Type Sec ou immergé dans l'huile [ZN (Zigzag), ZNyn, YNd (ouvert), Ii0]
Tension Jusqu'à 36 kV
Courant Jusqu'à 3000 A *
Temps de fonctionnement (secondes) 10/30/60 ou autres
Méthode de refroidissement
ONAN,ONAF
AN,AF
Fréquence 50 Hz / 60 Hz
Installation Intérieur / Extérieur
Température ambiante -30°C à 55°C*
Normes
IEC 60076-6
IEC 60076-1
Options de boîtier Boîtier de transformateur pour tous degrés IP avec:
- Transformateurs de courant CT
- Transformateur de tension VT
- Séparateur d'isolement.
Les transformateurs de mise à la terre sont conçus pour fournir un point neutre artificiel pour les systèmes d'alimentation triphasés non mis à la terre.
Au cours des défauts ligne-terre, les transformateurs de mise à la terre permettent un accès facile du défaut au sol pour limiter les courants de défaut et les surtensions transitoires.
Les transformateurs de mise à la terre transportent normalement le courant de terre de court-circuit jusqu'à ce que le disjoncteur dégage le défaut. Par conséquent, ils ont de courtes fréquences de temps.
La valeur kVA d'un transformateur de mise à la terre dépend de la tension normale phase-neutre et de la valeur du courant de défaut pendant une durée déterminée, par exemple de secondes à minutes.
Liste des tests
Contrôle visuel et dimensionnel
Mesure du rapport de tension
Mesure de la résistance d'enroulement
Mesure de l'impédance de séquence zéro
Mesure de la perte sans charge et du courant
Mesure de l'impédance de court-circuit et de la perte de charge
Tests diélectriques
Test de tension de tenue AC à source séparée
Test de tension de résistance AC
Test d'impulsion de foudre
Test de montée en température
Contrôle f?nal
