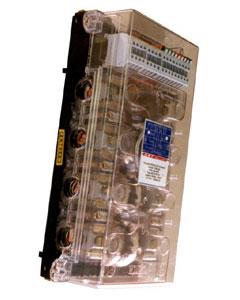

Transformateur de courant triphasé monobloc triple rapport type microbloc

Comptage basse tension 100-200-500/5A 3,75VA C10,5
Conforme aux normes NFC 42-502, NF EN 60044-1 et à la spécification EDF HN 42 S 55 (1971). Fréquence nominale : 50 Hz. Tension nominale d’isolement : 0,6 Kv. Tension d’essai 50 Hz 1 minute : 3 Kv. Tension de tenue au choc : 8 Kv 1,2/50 µs. Intensités primaires : -30-50-75-100-125-150-200-250-300-400-500 et 600A. Possibilité de triple rapport 100, 200, 500/5 3,75VA Cl0,5. Intensités secondaires : 5A. Classe de précision : 0,5 (possibilité de 0,2S). Puissance de précision : 3x3,75 à 3x30 VA.
CONSTRUCTION
- Boîtier moulé en matière antichoc, incassable, auto extinguible
- Pièces métalliques traitées anticorrosion
- Permet le passage de plusieurs câbles en parallèle
- Le Microbloc comprend :
- 3 transformateurs de courant
- 4 prises des tensions de phase et du neutre
- 3 coupe circuits à fusible HPC 10A sur les prises de tension de phase
- 3 courts-circuiteurs des secondaires des TC
- 1 bornier secondaire avec repérage clair du raccordement
- 1 capot transparent sépare les circuits courant fort des circuits courant faible
- 1 capot transparent plombable équipé d’une plaque signalétique orientable et 3 détrompeurs interdisant la remise en place de ce couvercle si les 3 fusibles ne sont pas remis en place sur les circuits tensions
CARACTERISTIQUES
- Conforme aux normes NFC 42-502, NF EN 60044-1 et à la spécification EDF HN 42 S 55 (1971)
- Fréquence nominale : 50 Hz
- Tension nominale d’isolement : 0,6 kV
- Tension d’essai 50 Hz 1 minute : 3 kV
- Tension de tenue au choc : 8 kV 1,2/50µs
- Intensités primaires : 100, 200 ou 500A
- Intensités secondaires : 5A
- Courant court-circuit thermique : 80IPN/1s
