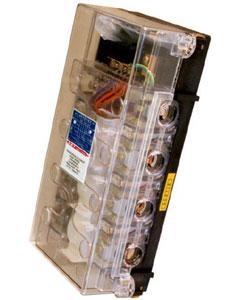

Transformateur de courant triphasé monobloc simple rapport type microbloc

loading

Description

Comptage basse tension 3.75 à 15VA, classe 0.5 ou classe 0.25

Conforme aux normes NFC 42-502, NF EN 60044-1 et à la spécification EDF HN 42 S 55 (1971).

  • Fréquence nominale : 50 Hz.
  • Tension nominale d'isolement : 0,6 Kv.
  • Tension d'essai 50 Hz 1 minute : 3 Kv.
  • Tension de tenue au choc : 8 Kv 1,2/50 µs.
  • Intensités primaires : -30-50-75-100-125-150-200-250-300-400-500 et 600A.
  • Possibilité de triple rapport 100, 200, 500/5 3,75VA Cl0,5.
  • Intensités secondaires : 5A.
  • Classe de précision : 0,5 (possibilité de 0,2S).
  • Puissance de précision : 3x3,75 à 3x30 VA.

CONSTRUCTION

  • Boîtier et capots moulée en matière antichoc, incassable, auto extinguible.
  • Pièces métalliques traitées anticorrosion.
  • Permet le passage de plusieurs câbles en parallèle.

Le microbloc comprend :
  • 3 transformateurs de courant.
  • 4 prises des tensions de phase et du neutre.
  • 3 coupe circuits à fusible HPC 10A sur les prises de tension de phase.
  • 3 courts-circuiteurs des secondaires des TC.
  • 1 bornier secondaire avec repérage clair du raccordement.
  • 1 capot transparent plombable équipé d'une plaque signalétique orientable et 3 détrompeurs interdisant la remise en place de ce couvercle si les 3 fusibles ne sont pas remis en place sur les circuits tensions.

CARACTERISTIQUES

  • Conforme aux normes NFC42-502, NF EN 60044-1 et la spécification EDF HN 42 S 55 (1971).
  • Fréquence nominale : 50 Hz
  • Tension nominale d'isolement : 0,6 Kv.
  • Tension la plus élevée pour le matériel : 0,72 kV
  • Tension d'essai 50 Hz 1 minute : 3 Kv.
  • Tension de tenue au choc : 8 Kv 1,2/50 µs.
  • Classe d'isolation des enroulements secondaires : H
  • Classe d'isolation du boîtier : E
  • Intensités primaires Ipn : 25-30-50-75-100-125-150-200-250-300-400-500 et 600A
  • Courant thermique continu : 1,2 Ipn
  • Courant de court-circuit thermique (Ith) : 80 Ipn/1s
  • Intensités secondaires : 5A.
  • Puissance de précision : 3x3,75 à 3x15 VA.
  • Classe de précision : 0,5. Possibilité de classe 0,2S en 3x3,75 VA et en 3x7,5 VA

Pour toute autre spécification, nous consulter.
