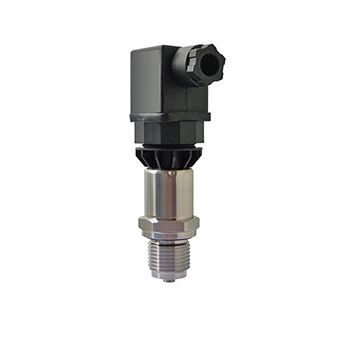

Tp 805 - transmetteur de pression - bamo - sortie 4-20 ma

• Construction compacte et robuste
• Sortie 4-20 mA, 2 fils
• Pression relative de 0...2,5 à 25 bar
• Raccord Inox ¼" ou ½" G
• Membrane céramique

APPLICATIONS
Le transmetteur de pression est utilisé pour la mesure de pression relative de liquides et gaz.
DESCRIPTION
L'exactitude, la fiabilité, la résistance à la corrosion et l'évaluation de charge mécanique, font de ce transmetteur de pression haut de gamme, un produit approprié pour la mesure de pression dans diverses applications industrielles.
Le transmetteur de pression est composé d'une cellule de mesure céramique piézorésistive dont la membrane est montée dans un corps en inox, résistant au produits chimiquement agressifs. De plus, les matériaux utilisés et la technologie mise en oeuvre rendent ce capteur particulièrement résistant aux vibrations et chocs mécaniques.
L'installation est simple et rapide. Le transmetteur de pression est ajusté en usine à sa plage de mesure et ne peut être modifié sur site.
Il ne nécessite aucun entretien.
CARACTÉRISTIQUES TECHNIQUES
Plages de pression : 0...2,5 à 0...25 bar relatif
Surcharge admissible : 2,5 fois l'étendue de mesure
Précision : ± 0,5 % de l'étendue de mesure
Inclus : Point zéro, fin d'échelle, linéarité, hystérésis et reproductibilité
Temps de réponse : <2 ms
Température du fluide : -15...+125 °C
Température ambiante : -30...+85 °C
Influence de la température : ±0.2 % de l'étendue de mesure / 10 K - (C onditions de tests : 25 °C)
Signal de sortie : 4...20 mA
Alimentation : 7...33 V DC, technique 2 fils
Protégé contre les courts-circuits et les inversions de polarité
Tension d'isolement : 500 V DC
Protection : Classe III
Connexion électrique : Connecteur DIN EN 175301-803-A, Câble Ø 6...8 mm
Indice de protection : IP 65 (connecteur DIN monté)
MATERIAUX
Boîtier et raccord : Acier inoxydable 1.4404 (Inox 316 L)
Joint : FPM
Cellule de mesure : Céramique Al₂O₃ (96 %)
Connecteur Polyamide 50 % GF UL 94 V-0
MONTAGE
Procédé de raccordement : Raccord fileté ¼" ou ½" G
Position de montage : Raccord de pression vers le bas (recommandé)
Masse : Environ 90 g
Tests et homologations :
- Compatibilité électromagnétique Selon EN 61326-2-3
- Protection renforcée Selon EN 50121-3-2
- Résistance aux chocs Selon IEC 68-2-27 et IEC 68-2-29
- Vibrations Selon IEC 68-2-6
Conformité CE : L'appareil satisfait aux exigences légales des Directives Européennes en vigueur.
