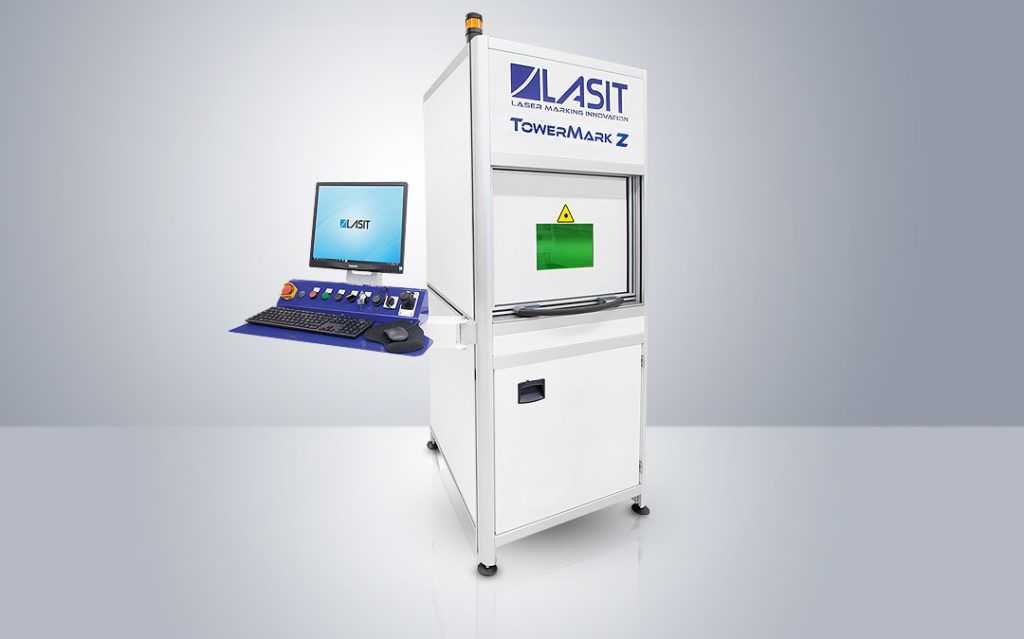

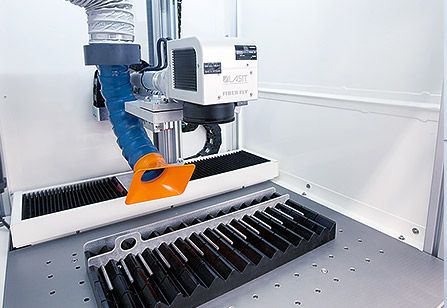

Le système de marquage laser TowerMark Z est extrêmement polyvalent et peut être utilisé manuellement ou combiné avec un robot pour le chargement / déchargement. Tous les composants sont situés dans la structure (y compris le système d'aspiration) qui se déplace avec un transpalette ou manuellement avec les roues.
La porte peut être à la fois manuelle et pneumatique , la visualisation des objets est facilitée par le système d'éclairage interne et la grande vitre d'inspection. La surface de support est de 750×500 mm et la zone de marquage laser peut aller de ø100 mm à ø310 mm en fonction de l'objectif.
Caractéristiques Principales
AXE Z MOTORISÉ

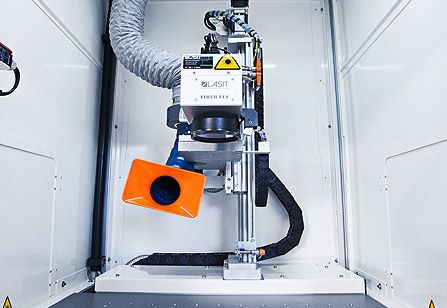

L'axe Z du TowerMark Z est contrôlé par un moteur avec encodeur. La course utile est de 450 mm avec un objectif avec une zone de marquage de ø140 mm . Le guide coulissant est un cercle de billes et monte 2 chaussures au lieu de l'élément unique plus traditionnel pour un mouvement plus précis.
AMÉLIORER

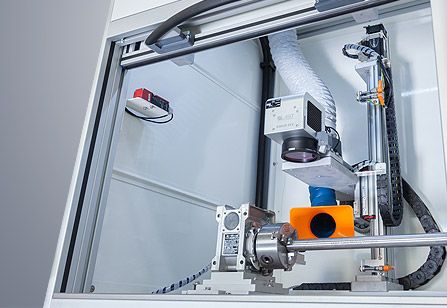

Le Towermark Z est conçu pour la mise à niveau immédiate de divers éléments: le système de vision TTL pour le marquage de petits produits; l' axe de rotation pour les pièces cylindriques; une table avec une course de 300 mm pour augmenter la zone de travail; un système de vision latérale haute définition et un tendeur de feuille pour feuilles minces.
INSERTION DE L'AXE X
Pour augmenter la productivité , TowerMark Z est également préparé à la fois mécaniquement et électriquement pour l' insertion de l'axe X , qui se déroule grâce à un processus simple et rapide. Ceci permet la translation de la tête selon un axe de 500 mm de manière à obtenir une zone de marquage de 600×100 mm .
