Tours conventionnel db-6000 - 930s14

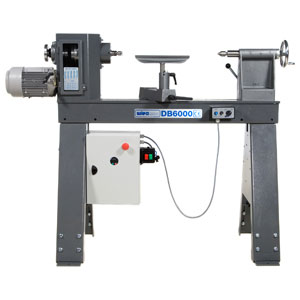

C’est le dernier né de la gamme Wivamac. Sa construction est en tous points identiques à celle du tour DB 1200, la seule différence est la distance entre pointes qui passe de 1 200 mm à 600 mm pour le DB 6000. Ce nouveau modèle a été créé pour répondre à une nouvelle demande pour des tours de grosse capacité avec une distance entre pointes limitée. Il est vrai, que les utilisations courantes se limitent à des pièces de 300 à 500 mm de longueur maximale. Hormis pour les professionnels, le tour à banc court correspond parfaitement aux attentes d’un grand nombre d’utilisateurs. Le tour DB 6000 offre tous les avantages d’une machine puissante. La rigidité du banc, la robustesse de la broche, la hauteur des pointes et les différentes puissances de moteur, sont les caractéristiques majeures de ce très bel équipement. Nous avons réalisé plusieurs essais, en particulier avec des pièces de gros diamètre avec balourd. Dans tous les cas, les résultats obtenus ont été excellents. La structure compacte de la machine est un avantage certain, les vibrations sont parfaitement absorbées. Le tour DB 6000 offre un agréable confort de travail. Comme sur toute la gamme Wivamac, l’usinage précis du banc permet un déplacement sans effort du support de porte-outil. C’est un critère important, surtout sur une machine de forte capacité, pour permettre aussi le tournage des petites pièces.Vous serez surpris de découvrir la souplesse de cette machine qui semble, au premier regard, destinée uniquement aux gros tournages.
Nos conseils
La bonne utilisation du variateur. Un variateur électronique de vitesse est capable de réguler la vitesse du moteur de zéro tour à sa vitesse maximale, voire au delà. Vous ne devez pas oublier qu’un moteur se refroidit par son ventilateur. Si la vitesse de rotation est trop lente, le refroidissement est insuffisant et le moteur risque de chauffer. Pour éviter ce problème, vous devez respecter les quelques règles suivantes.
1. En cas de vitesse lente, vous devez, avant de régler le variateur, choisir la vitesse mécanique la plus lente. Noter que ce choix permet aussi d’obtenir une bonne valeur du couple.
2. La fréquence du convertisseur ne doit pas descendre en dessous de 15 Hz, ce qui correspond environ au tiers de la vitesse maximale du moteur. 3. L’utilisation d’un moteur à basse vitesse doit être limitée dans le temps. Dès que le dégrossissage de la pièce lest terminé, accélérez la vitesse du moteur pour augmenter sa ventilation donc son refroidissement.
Caractéristiques techniques
Série 6000
Entre pointes
600 mm
Hauteur des pointes
260 mm
Ø maxi
520 mm
Ø passage sur porte outil
400 mm
La poupée fixe
Pivotement de la poupée
Pivotante sur 360° et mobile
Nombre de roulements
2
Entraxe des paliers
350 mm
Ø filetage du nez
33 x 3,5 mm
Conicité de la broche
CM 2
Ø intérieur de la broche
8 mm
La poupée mobile
Course du fourreau
115 mm
Conicité
CM 2
Ø intérieur
8 mm
Porte-Outil
Ø de centrage
1" ( 25,4 mm)
Motorisation
Type de moteur
Asynchrone triphasé
Alimentation de la machine
Monophasée
Puissance moteur
2 ch - 3 ch en option
Vitesses mécanique
300 - 750 - 1200 - 1600 - 3000 tr/min
Vitesses avec variateur
90 à 300 - 225 à 750 - 360 à 1200 - 580 à 1960
900 à 3000 tr/min
Sens de rotation
2 avant & arrière
Encombrement
Piétement
Oui
Long x Larg x Ht
1,70 x 0,70 x 1,25 m
Masse
180 kg
Fourniture standard
1 Porte-outil, lg 300 mm
1 Entraîneur à 4 griffes, Ø 26 mm - CM 2
1 Pointe tournante - CM 2
1 Éjecteur de cône à vis
Caractéristiques
Construction mixte mécano soudée et fonte.
Hauteur de pointe importante, 260 mm.
La rigidité de la structure est en parfaite harmonie avec la souplesse d’utilisation.
Banc court de forte section, dessus usiné.
Poupée pivotante et mobile sur le banc.
Contre-pointe et support de porte-outil avec serrage rapide par excentrique.
Alimentation monophasée 220 V.
Inverseur du sens de rotation.
Plusieurs motorisations possibles.
Cône Morse N° 2 sur la broche et sur la contre-pointe.
Filetage du nez de broche en Ø 33 x 3,5 mm.
Indexeur à 24 positions.
Dispositif de blocage de la broche.
Piétement métallique robuste avec réglage de la hauteur.
