Tours cnc verticaux vm 9

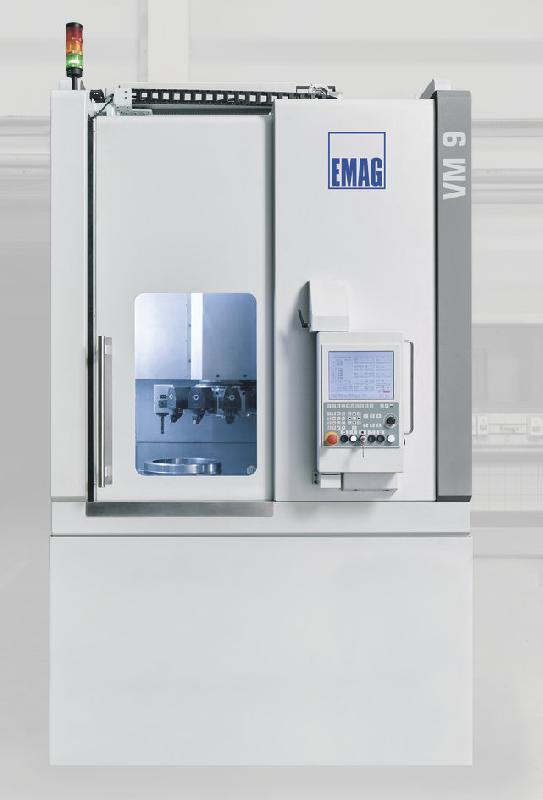

Centre de tournage vertical VM 9 pour l’usinage en mandrin de pièces de grandes dimensions
Le VM 9, centre de tournage vertical, appartient à la grande famille des machines modulaires EMAG. Cela signifie une structure fiable adaptable en fonction des équipements choisis en option qui optimisent la flexibilité de la machine pour le client.
Le centre de tournage vertical VM 9 est conçu pour l'usinage de pièces prises en mandrin jusqu'à 450 mm de diamètre.
Elle est équipée d'une tourelle revolver avec huit ou douze emplacements d'outil pour l'usinage en fonction de l'interface outil souhaitée en BMT ou VDI. La tourelle peut disposer d'outils motorisés pour effectuer des opérations de perçage par exemple. La sécurité du process est assurée par un palpeur mesure intégré qui garantit en continu la qualité des pièces (première pièce = pièce acceptée).
C'est pourquoi le VM 9 est parfaitement adapté aux tâches de fabrication les plus diverses et il permet de produire une large gamme de pièces. Lorsque la production est plus complexe et nécessite aussi des opérations de fraisage, la VMC 450 MT est un choix idéal.
Caractéristiques techniques
Passage du mandrin max. mm
in 450
17.5
Swing diameter over base mm
in 650
25.5
Turning diameter, max. mm
in 450
17.5
Déplacement X mm
in 330
13
Déplacement Z mm
in 500
19.5
Nez de broche ISO 702-1 8
Hauteur de broche (sans mandrin de serrage) mm
in 970
38
Poids max. de la pièce kg
lb 300
661.5
Avantages
Productivité maximale : Axes dynamiques pour des temps annexes courts et des processus d'enlèvement de copeaux rapides
Manipulation facile : Toutes les unités de service ont un accès aisé
Performances maximales grâce à des courses courtes
Précision de l’état de surface : Commande des axes par rotation et codeur absolu indirect. Tous les axes scellés sur règle de mesure linéaire en verre (en option)
Option pour l'usinage lourd par enlèvement de copeaux : Broche principale de grande taille, moteurs de broche sans entretien et glissières de guidage rigides
Durée de vie exceptionnelle des outils : Bâtis machines extrêmement rigide en MINERALIT®, avec une capacité d’amortissement 6 à 8 fois supérieur à la fonte
