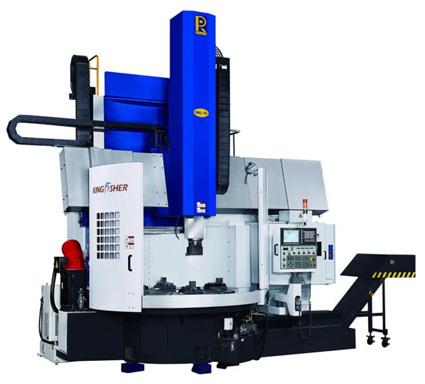

TOURS CNC VERTICAUX RAL-20(M)

Marque : KINGFISHER
Modèle : RAL-20(M)
Date de fabrication : Neuve
Date de révision : -
Equipements
Accessoires standards :
Commande FANUC 0i-TD (1 unité)
Table 4 mors de serrage indépendants (1 unité)
ATC 12 outils pour RAL, ATC 18 outils pour RAL (M) (1 unité)
Carter à copeaux (1 unité)
Système de lubr. forcée automatique (1 unité)
Porte-outil standard (2 unités)
Convoyeur de copeaux
Arrosage et arrosage à travers le chariot
Échangeur de chaleur de l’armoire électrique
Lampe de travail et verrine de signalisation
Kit dÂ’outils de maintenance
Notices dÂ’utilisation et de maintenance
Accessoires en option :
Conditionneur d’air de l’armoire électrique
Transformateur électrique
Séparateur d’huile pour l’arrosage
Porte-outils supplémentaire
Échelle linéaire pour axes X et Z
Système de mesure d’outil
Palpeur dÂ’outil
Mandrin hydraulique 3 mors avec système hydraul.
Mécanisme d’axe Cf
Table avec 4 mors asynchrones
Changeur dÂ’outil auto avec porte-outils CAT
Caractéristiques
Diamètre de la table 2 000 mm
Diamètre admis 2 500 mm
Dia. de tournage max. 2 400 mm
Ht de tournage max 1 600 mm
Poids max. de la pièce 21 000 kg
Couple max. de la table 28 310 Nm
Effort de coupe max. 25 000 N
Course axe X - 250 ~ 2 700 mm
Course axe Z 1 000 ( 1 200) mm
Dimensions du chariot 240 X 270 mm
DI min de pass. chariot 300 mm
Chariotage rapide (axe X) 12 m/min
Chariotage rapide (axe Z) 10 m/min
Vitesse table (2 étapes) 1 ~ 50,2 ~ 200 tr/min
Course rail transvers. 800 mm
Étape rail transvers. 200 X 5 mm X étape
Taille queue dÂ’outil 32 X 32 mm
Moteur principal table AC 45/37 KW
Servomoteur axes X, Z 6 KW
Capacité électrique totale 60 kVA
Dimensions (L x l x H ) 5 605 X 3 980 X 5 875 mm
Poids de la machine 32 000 kg
Spécifications de la série RAL
Capacité magasin ATC 12 outils
Longueur max. dÂ’outil 450 mm en tournage
Poids max. du porte-outil 50 kg
Spécifications de la série RAL (M)
Capacité magasin ATC 18 outils (tournage 9, rotation 9)
Longueur max. dÂ’outil pour tournage & rotation 450 mm
Diamètre max. de foret 50 mm (pièce acier carbone)
Diamètre max. de taraud M30 (pièce acier carbone)
Couple max. de perçage 196 Nm
Vitesse de broche rotative 50 ~ 2 250 tr/min
Vitesse index table (C) 3 tr/min
Avance axe C 0 ~ 800 deg/min
Moteur broche rotative 15 / 11 KW
Servomoteur axe Cf 3 KW
Cône d’outil BT50
