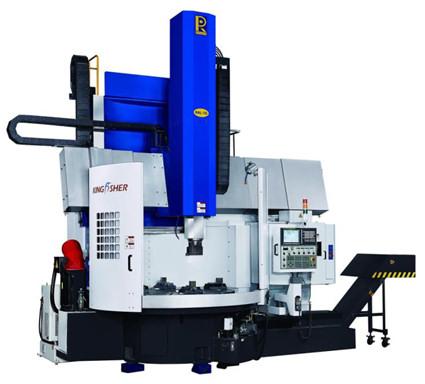

TOURS CNC VERTICAUX RAL-12(M)

Marque : KINGFISHER
Modèle : RAL-12(M)
Date de fabrication : Neuve
Date de révision : -
Equipements
Accessoires standards :
Commande FANUC 0i-TD (1 unité)
Table 4 mors de serrage indépendants (1 unité)
ATC 12 outils pour RAL, ATC 18 outils pour RAL (M) (1 unité)
Carter à copeaux (1 unité)
Système de lubr. forcée automatique (1 unité)
Porte-outil standard (2 unités)
Convoyeur de copeaux
Arrosage et arrosage à travers le chariot
Échangeur de chaleur de l’armoire électrique
Lampe de travail et verrine de signalisation
Kit dÂ’outils de maintenance
Notices dÂ’utilisation et de maintenance
Accessoires en option :
Conditionneur d’air de l’armoire électrique
Transformateur électrique
Séparateur d’huile pour l’arrosage
Porte-outils supplémentaire
Échelle linéaire pour axes X et Z
Système de mesure d’outil
Palpeur dÂ’outil
Mandrin hydraulique 3 mors avec système hydraul.
Mécanisme d’axe Cf
Table avec 4 mors asynchrones
Changeur dÂ’outil auto avec porte-outils CAT
Caractéristiques
Diamètre de la table 1 250 mm
Diamètre admis 1 600 mm
Dia. de tournage max. 1 500 mm
Ht de tournage max 1 250 mm
Poids max. de la pièce 9 000 kg
Couple max. de la table 13 160 Nm
Effort de coupe max. 25 000 N
Course axe X - 200 ~ 1 700 mm
Course axe Z 900 mm
Dimensions du chariot 230 X 240 mm
DI min de pass. chariot 275 mm
Chariotage rapide (axe X) 12 m/min
Chariotage rapide (axe Z) 10 m/min
Vitesse table (2 étapes) 2 ~ 110,2 ~ 350 tr/min
Course rail transvers. 800 mm
Étape rail transvers. 200 X 5 mm X étape
Taille queue dÂ’outil 32 X 32 mm
Moteur principal table AC 37/30 KW
Servomoteur axes X, Z 6 KW
Capacité électrique totale 60 kVA
Dimensions (L x l x H ) 4 765 X 2 785 X 5 210 mm
Poids de la machine 20 000 kg
Spécifications de la série RAL
Capacité magasin ATC 12 outils
Longueur max. dÂ’outil 450 mm en tournage
Poids max. du porte-outil 50 kg
Spécifications de la série RAL (M)
Capacité magasin ATC 18 outils (tournage 9, rotation 9)
Longueur max. dÂ’outil pour tournage & rotation 450 mm
Diamètre max. de foret 50 mm (pièce acier carbone)
Diamètre max. de taraud M30 (pièce acier carbone)
Couple max. de perçage 196 Nm
Vitesse de broche rotative 2 ~ 2 400 tr/min
Vitesse index table (C) 3 tr/min
Avance axe C 0 ~ 800 deg/min
Moteur broche rotative 11 / 7,5 KW
Servomoteur axe Cf 3 KW
Cône d’outil BT50
