Tour vertical cn 2 axes alex-tech vtl-16/20

Tour vertical CN 2 axes ALEX-TECH VTL-16/20

Marque :  ALEX-TECH  Machinery Industrial

Type AVTL 16/20

Année 2008

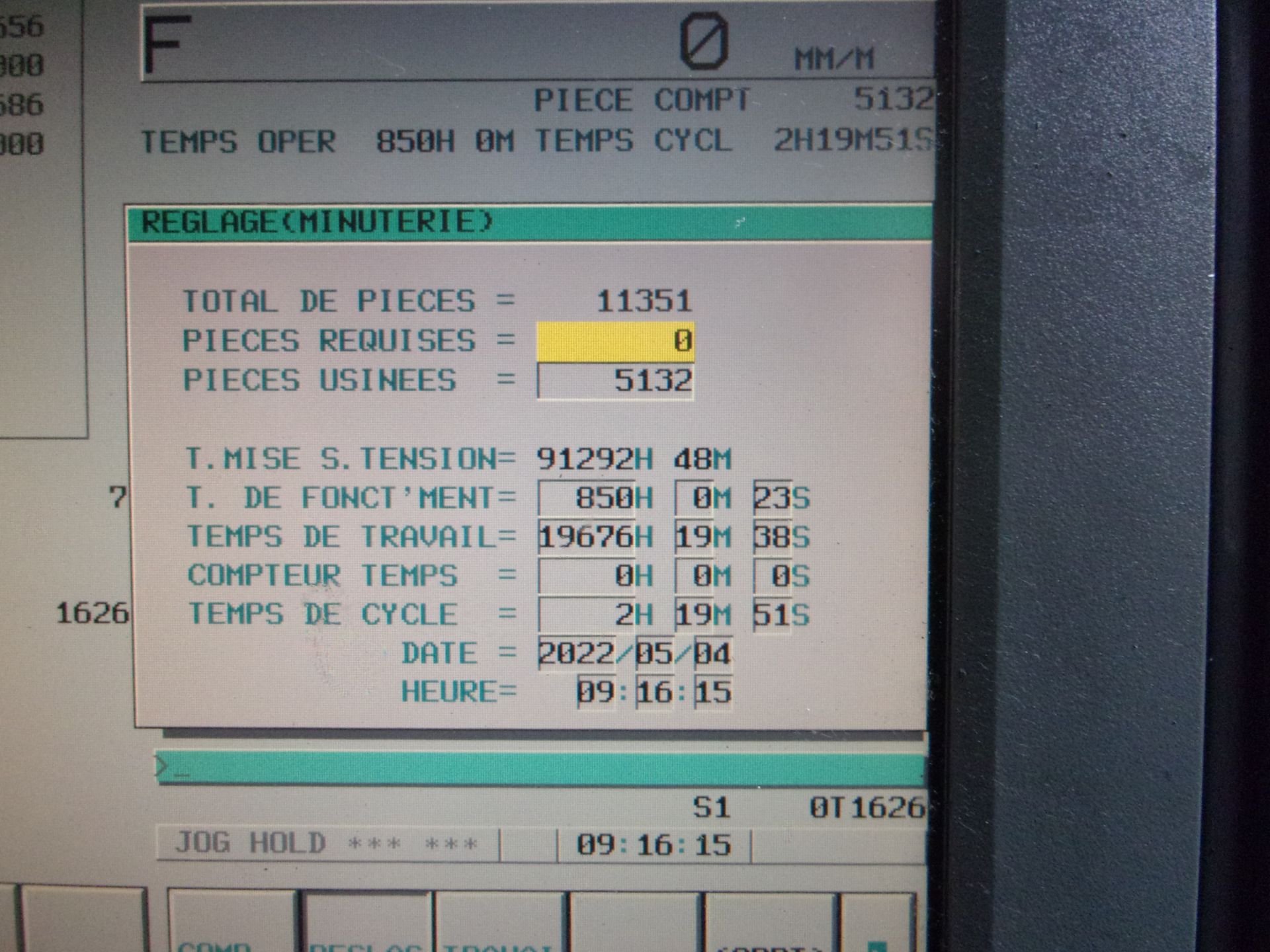

CN Fanuc 0iTC

Diamètre du plateau 1600 mm

Diamètre maxi usinable 2000 mm

Hauteur maxi de tournage 1500 mm

Charge admissible sur plateau 8 T

Vitesse de rotation du plateau 1 à 200 tr/min

Course X = 1610 mm

Course Z = 984 mm

Course verticale de la traverse = 800 mm (5 pos. auto)

Section du coulant 230 x 230 mm

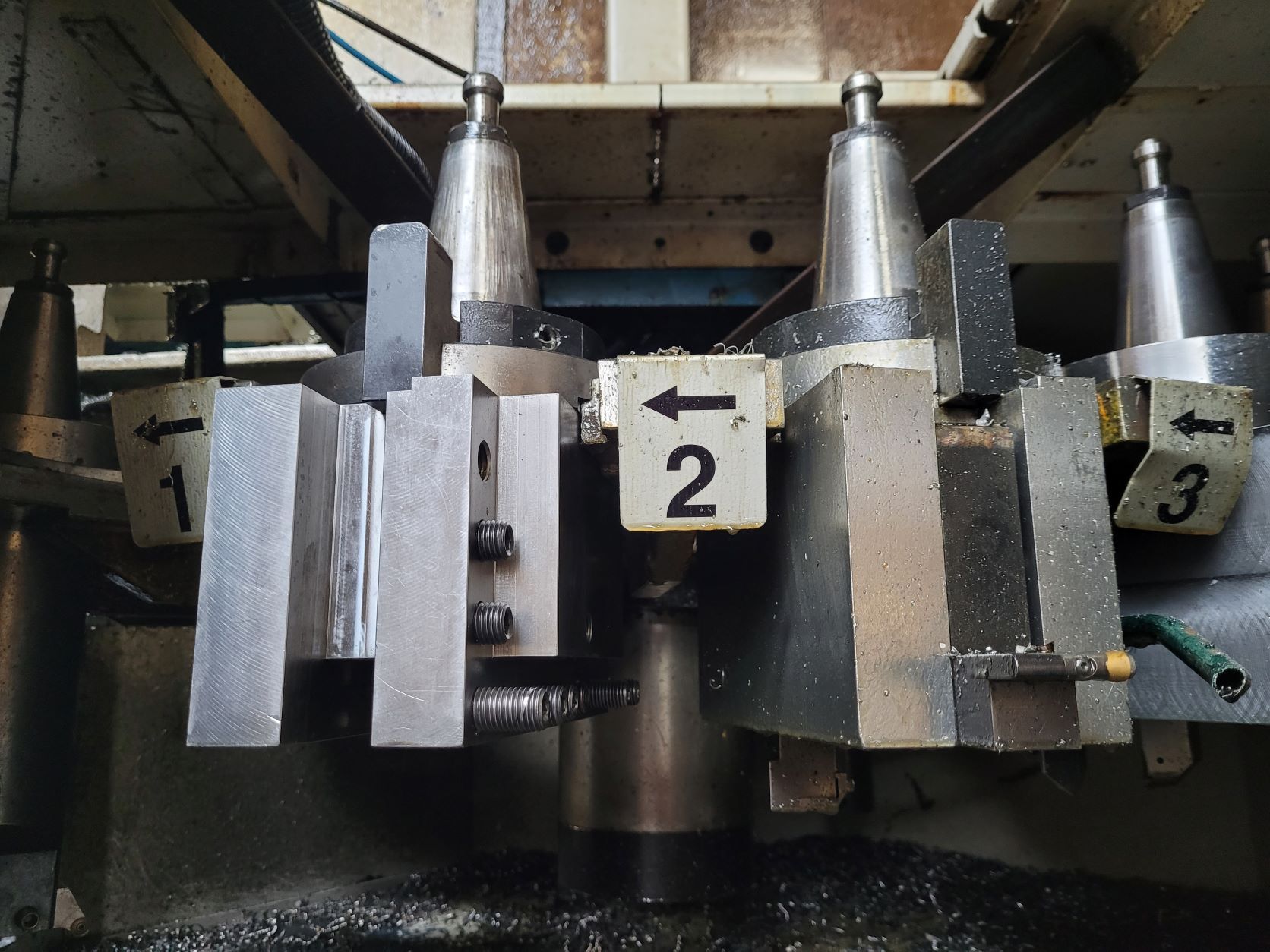

Changeur d’outils 12 postes avec préhension BT 50

Puissance moteur plateau 30/37 kW

Arrosage au centre de l’outil externe

Règle Heidenhain en X et codeur axe Z

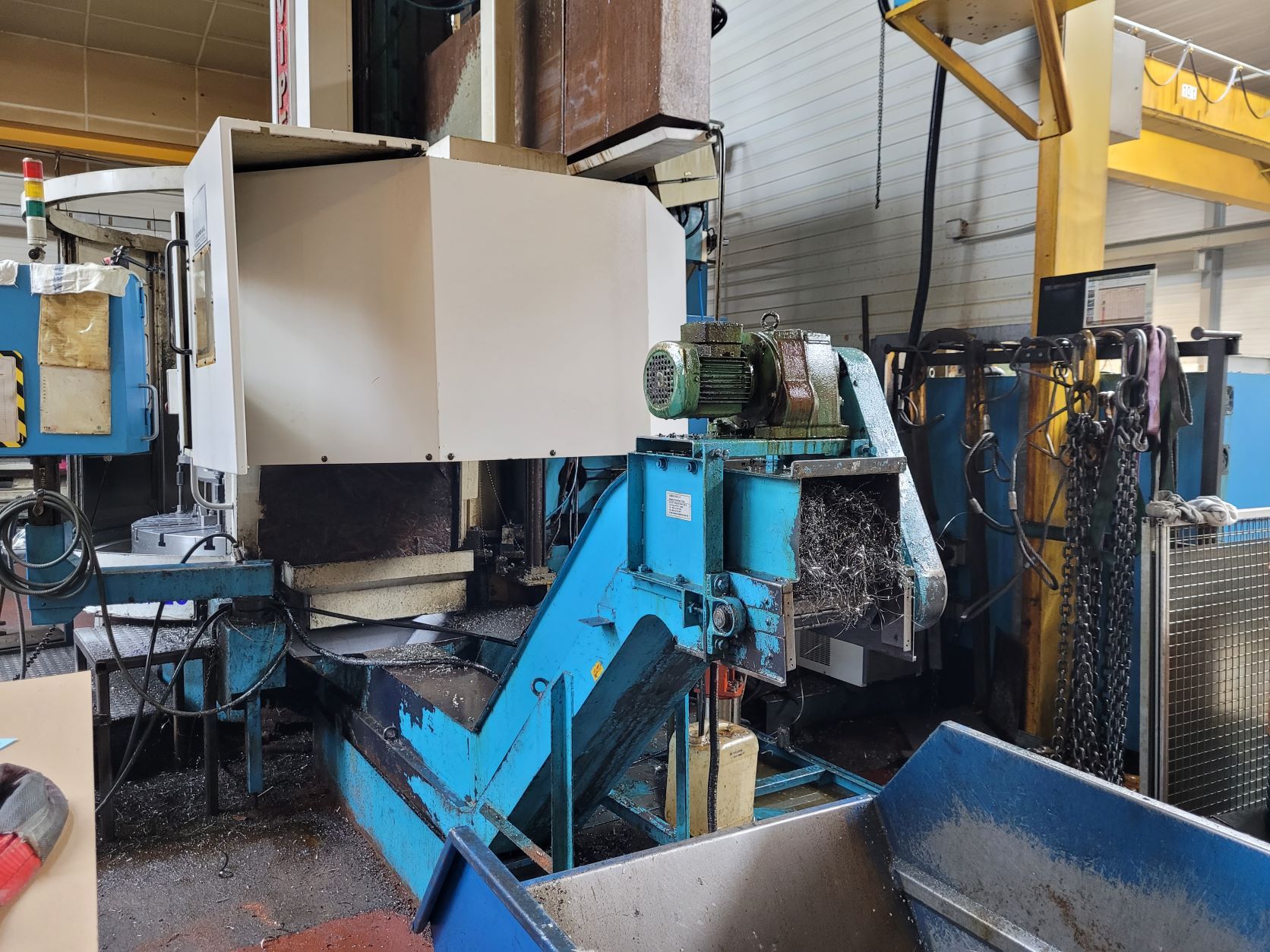

Convoyeur à copeaux

Puissance totale installée 60 KVA

Poids de la machine 24 T

CNC VTL 2-axis vertical lathe ALEX-TECH  VTL-16/20

Manufacturer :  ALEX-TECH  Machinery Industrial

Type AVTL 16/20

Year 2008

CNC Fanuc 0iTC

Chuck diameter 1600 mm

Max. turning diameter 2000 mm

Max. turning height 1500 mm

Max. admitted load on faceplate/chuck 8 T

Chuck speeds 1 to 200 RPM

X - >

Z - travel  = 984 mm

Vertical travel of cross rail  = 800 mm (5 auto pos.)

Section of ram 230 x 230 mm

ATC  12 tool holders with BT 50 clamping system

Chuck power 30/37 kW

Through tool coolant external coolant

Heidenhain linear scale on X -axis and encoder on Z-axis

Chip conveyor

Total power requirement 60 KVA

Weight of the machine 24 Ton
