Tour de précision universel TD 6615 DIGI

loading

Description

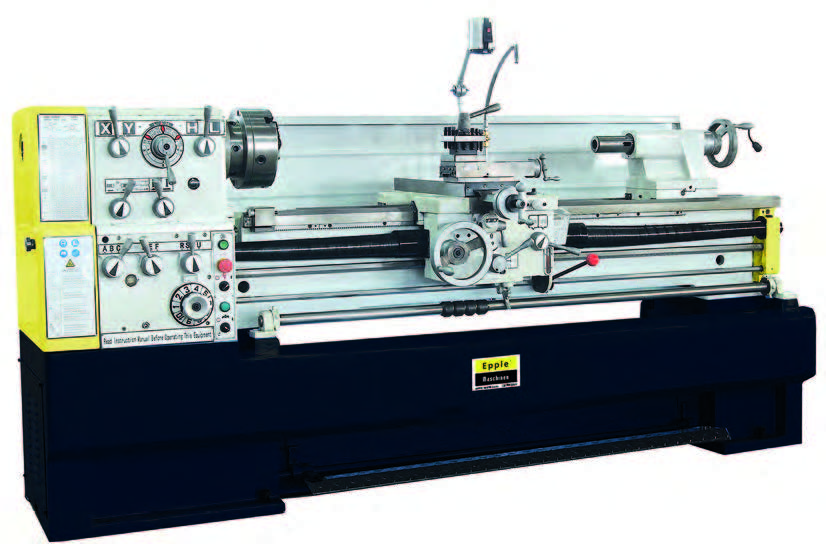

Tour de précision universel TD 6615 DIGI
Tour à métaux industriel robuste et massif. Sa conception en fonte monobloc garantie une rigité, une absence de vibrations et une grande précision. Ces tours sont équipés d'une visualisation numérique. Comme sur tous les tours Epple, le banc prismatique est trempé par induction et rectifié avec précision.
  • Construction robuste et résistante absorbant parfaitement les vibrations
  • Banc prismatique trempé par induction et rectifié avec précision
  • Banc largement dimensionné
  • Glissières munies de lardons en V ajustables
  • Lubrification centralisée
  • Inversion droite/gauche du sens de rotation de la broche
  • Banc rompu amovible pour le travail de grandes pièces
  • Contre pointe réglable pour la réalisation de filetages
  • Précision de concentricité du nez de broche < 0,015 mm
  • Arbres et engrenages trempés et rectifiés
  • Panneau de commande clairement disposé avec un grand levier pour faciliter la sélection de vitesse
  • Transmission par engrenages trempés et rectifiés, lubrifiés par bain d'huile
  • Volant avec avance micrométrique ajustable
  • Broche trempée et rectifiée, montée sur roulements coniques très précis, lurifiée par bain d'huile
  • Avance longitudinale automatique avec 4 cames d'actionnement réglables
  • Frein de broche mécanique au pied
  • Ressort spirale de protection de vis à billes assurant une longue durée de vie ainsi qu'une haute précision pour de nombreuses années
  • Certificat de contrôle
  • Fabriqué conformément à la norme "DIN 8606"

Données techniques
  • distance entre pointes : 1.500 mm
  • hauteur de pointes : 330 mm
  • diamètre usinable au-dessus du chariot : 455 mm
  • alésage de la broche :105 mm
  • cône morse de broche : 1 - 8"
  • cône morse de poupée mobile : CM 5
  • plage de vitesse :16
  • vitesse : 25 - 1.600 tr/min
  • avance longitudinale :0,044 - 1,48 mm/rév
  • avance transversale :0,022 - 0,74 mm/rév
  • filetage métrique :0,2 - 120 mm/rév
  • filetage en pouce :2 - 112 Gg/1"
  • filetage diamétral :4 - 112 D.P
  • filetage au module :0,25 - 60 M.P
  • course du chariot transversale : 130 mm
  • course du chariot longitudinale : 355 mm
  • mandrin 3 mors concentriques :315 mm
  • mandrin 4 mors :400 mm
  • puissance moteur :400 V / 7,5 kW
  • dimensions avec socle : 2.0840 x 1.150 x 1.510 mm
  • poids machine :2.920 kg
Télécharger la fiche technique
