Tour de précision universel TD 5620 DIGI

loading

Description

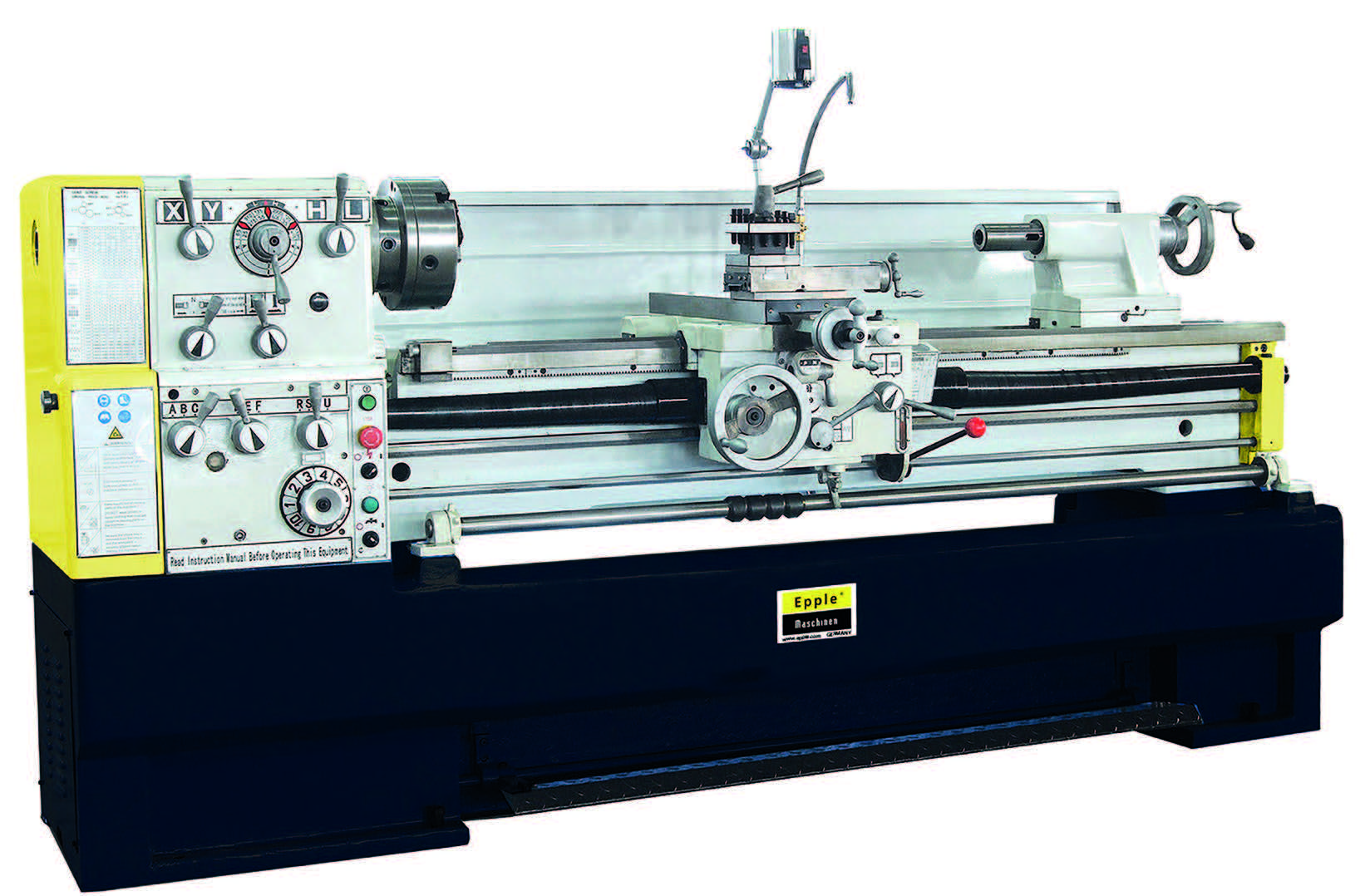

Tour de précision universel TD 5620 DIGI
Tour à métaux industriel robuste et massif. Sa conception en fonte monobloc garantie une rigité, une absence de vibrations et une grande précision. Ces tours sont équipés d'une visualisation numérique. Comme sur tous les tours Epple, le banc prismatique est trempé par induction et rectifié avec précision.
  • Construction robuste et résistante absorbant parfaitement les vibrations
  • Banc prismatique trempé par induction et rectifié avec précision
  • Banc largement dimensionné
  • Glissières munies de lardons en V ajustables
  • Lubrification centralisée
  • Inversion droite/gauche du sens de rotation de la broche
  • Banc rompu amovible pour le travail de grandes pièces
  • Contre pointe réglable pour la réalisation de filetages
  • Précision de concentricité du nez de broche < 0,015 mm
  • Arbres et engrenages trempés et rectifiés
  • Panneau de commande clairement disposé avec un grand levier pour faciliter la sélection de vitesse
  • Transmission par engrenages trempés et rectifiés, lubrifiés par bain d'huile
  • Volant avec avance micrométrique ajustable
  • Broche trempée et rectifiée, montée sur roulements coniques très précis, lurifiée par bain d'huile
  • Avance longitudinale automatique avec 4 cames d'actionnement réglables
  • Frein de broche mécanique au pied

Données techniques
  • distance entre pointes : 2.000 mm
  • hauteur de pointes : 280 mm
  • diamètre usinable au-dessus du chariot : 560 mm
  • alésage de la broche :105 mm
  • cône morse de broche : 1 - 7"
  • cône morse de poupée mobile : CM 5
  • plage de vitesse :12
  • vitesse : 25 - 1.600 tr/min
  • avance longitudinale :0,059 - 1,646 mm/rév
  • avance transversale :0,02 - 0,573 mm/rév
  • filetage métrique :0,2 - 14 mm/rév
  • filetage en pouce :2 - 112 fils/1"
  • filetage diamétral :-
  • filetage au module :-
  • course du chariot transversale : 130 mm
  • course du chariot longitudinale : 316 mm
  • mandrin 3 mors concentriques :315 mm
  • mandrin 4 mors :400 mm
  • puissance moteur :400 V / 7,5 kW
  • dimensions avec socle : 3.340 x 1.150 x 1.460 mm
  • poids machine :2.980 kg
Télécharger la fiche technique
