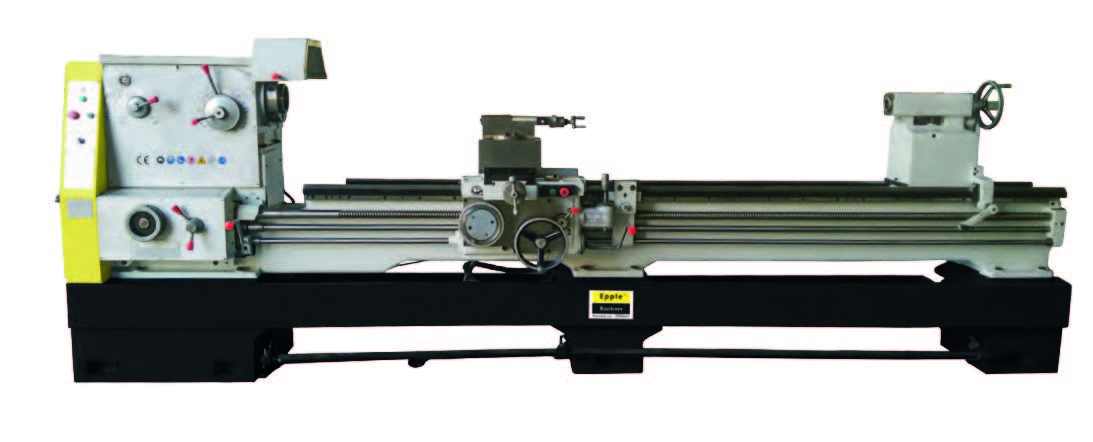

Tour de précision universel pour l'usinage de pièces plus grandes - TD 8020 DIGI

loading

Description

Tours à broche de centrage et d'alimentation puissants et robustes pour l'usinage de pièces plus grandes. Contrairement à la norme d'équipement habituelle des machines Epple, des accessoires tels que des mandrins de tour sont également proposés pour cette série de modèles selon les exigences individuelles (longueur ou diamètre) sur demande.
  • Construction robuste et résistante absorbant parfaitement les vibrations
  • Banc prismatique trempé par induction et rectifié avec précision
  • Banc largement dimensionné
  • Glissières munies de lardons en V ajustables
  • Lubrification centralisée
  • Inversion droite/gauche du sens de rotation de la broche
  • Banc rompu amovible pour le travail de grandes pièces
  • Contre pointe réglable pour la réalisation de filetages
  • Précision de concentricité du nez de broche < 0,015 mm
  • Arbres et engrenages trempés et rectifiés
  • Panneau de commande clairement disposé avec un grand levier pour faciliter la sélection de vitesse
  • Transmission par engrenages trempés et rectifiés, lubrifiés par bain d'huile
  • Volant avec avance micrométrique ajustable
  • Broche trempée et rectifiée, montée sur roulements coniques très précis, lurifiée par bain d'huile
  • Avance longitudinale automatique avec 4 cames d'actionnement réglables
  • Frein de broche mécanique au pied
  • Ressort spirale de protection de vis à billes assurant une longue durée de vie ainsi qu'une haute précision pour de nombreuses années
  • Certificat de contrôle
  • Fabriqué conformément à la norme "DIN 8606"

ACCESSOIRES EN OPTION :
  • Mandrin à mâchoires de tour en différentes tailles

DONNÉES TECHNIQUES
  • diamètre usinable au-dessus du banc :780 mm
  • diamètre de tournage sur trainard :570 mm
  • diamètre usinable banc rompu :1.035 mm
  • distance entre pointes :2.000 mm
  • hauteur entre pointes :400 mm
  • largeur du banc :230 mm
  • alésage de la broche :105 mm
  • cône morse de la broche : 1-8"
  • plage de vitesse :16
  • vitesse :25 - 1.600 min-1
  • avance longitudinale :0,044 - 1,48 mm/rev
  • avance transversale :0,022 - 0,74 mm/rev
  • filetage métrique :44 (1 - 192 mm/rev)
  • filetage en pouce :21 (2 - 24 Gg/1")
  • filetage diamétral :7/8 - 160 D.P.
  • filetage au module:0,25 - 60 M.P.
  • cône morse de poupée mobile : MT 5.
  • puissance moteur :400 V / 7,5 kW
  • dimension de la machine :3.710 x 1.230 x 1.700 mm
  • poids de la machine :3.500 kg
