Tour conventionnel ARROW - T

ARROW - T

Désignation : T
Référence DMO :
Marque : ARROW

Neuf Sur commande

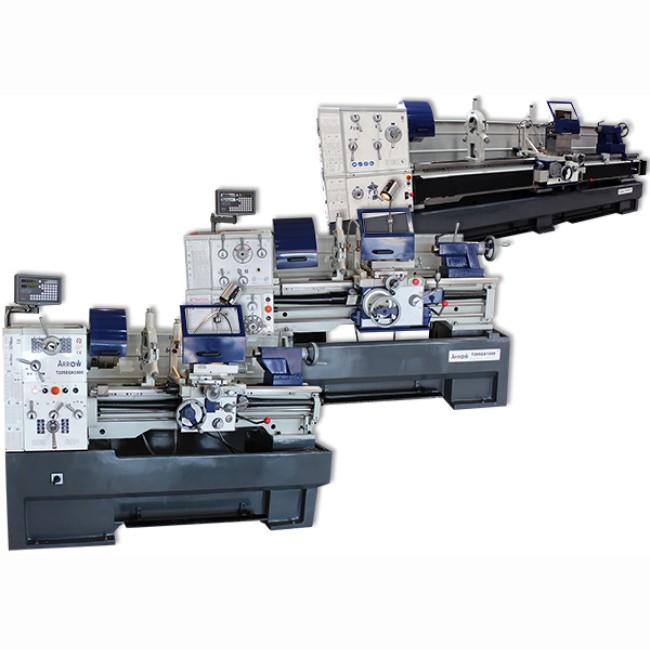

Tours conventionnels à métaux Arrow - gamme T
Hauteur de pointe de 205 à 400mm
Cette gamme est composée de 6 tours équipés de moteurs asynchrones avec boite de vitesse
Ces machines pour professionnels sont très biens équipées, selon modèle :

Distance entrepointes de 1000 à 3000mm
Bâti monobloc en fonte stabilisée (trempée par induction haute fréquence puis rectifiée)
Pignons de boîte trempés et rectifiés
Broche de précision montée sur une double rangée de roulements à rouleaux
Moteur asynchrone à 2 sens de rotation avec boite de vitesse mécanique
Visualisation des axes SINO longitudinal et transversal avec règles en verre
Tourelle à changement rapide avec 3 portes outils, permettant un temps des mise en œuvre réduit
Mandrin 3 mors concentriques a serrage manuel & mandrin 4 mors indépendants
Plateau de bridage
Lunette fixe a touches & lunette à suivre
Frein à pied
Pompe d'arrosage
x2 pointe sèche
Pointe tournante
Joystick électronique pour les avances rapides X et Z
Lampe halogène
Carter de protection du mandrin asservi
Protection de la vis mère
Appareil a retomber dans le pas

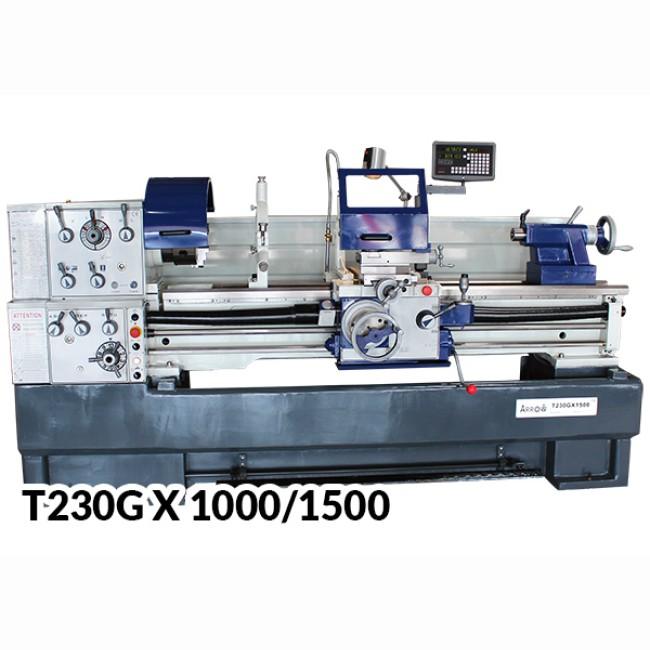

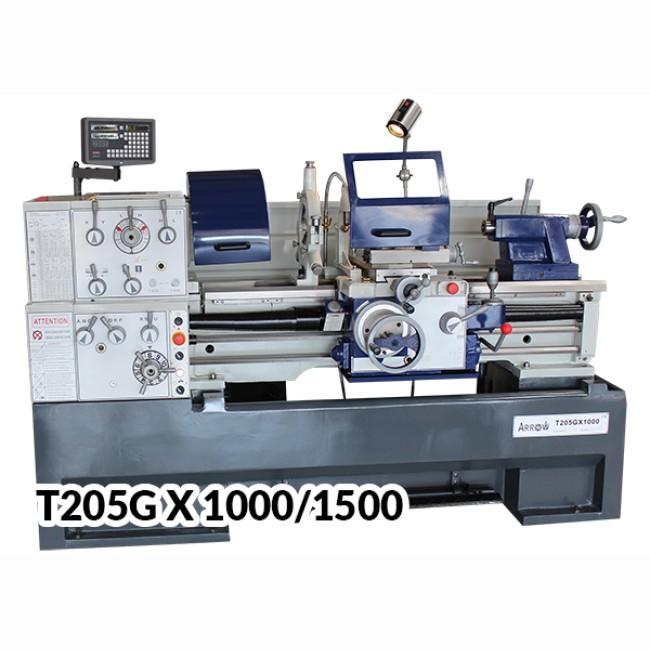

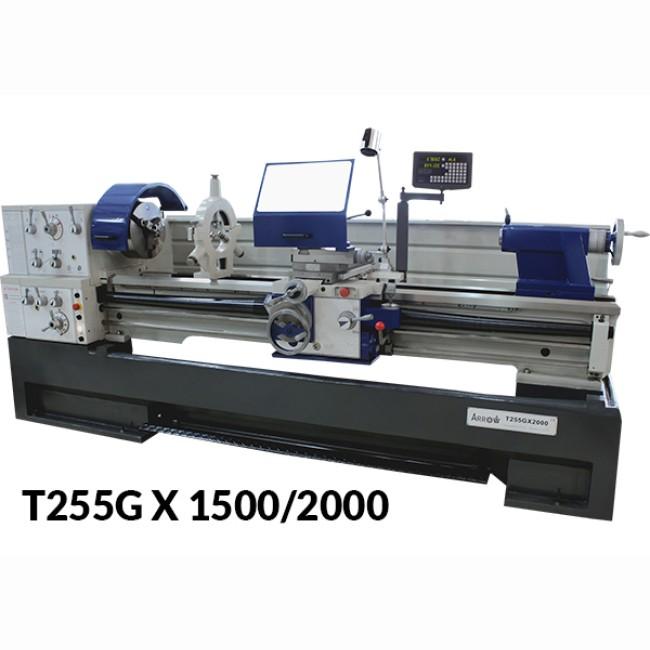

T205G T230G T255G T280G T330G T400G

Hauteur de pointe (mm) 205 230 255 280 330 400
Diametre admis au dessus du banc (mm) 410 460 510 560 660 800
Diamètre admis au dessus de la coulisse transversale (mm) 224 274 305 355 440 570
Diametre admis dans le rompu (mm) 640 690 735 785 900 1035
Distance entre pointes (mm) 1000 ou 1500 1000 ou 1500 1500 ou 2000 1500, 2000 ou 3000 2000 ou 3000 2000 ou 3000
Largeur du banc (mm) 300 300 350 350 400 400
Puissance du moteur de broche (Kw) 5,5 5,5 7,5 7,5 7,5 7,5
Alésage de broche (mm) 58 50 ou 80 80 105 105 105
Vitesse de rotation de la broche (tr/min) 25 à 2000 25 à 1860 25 à 1600 25 à 1600 25 à 1600 25 à 1600
Boîte de vitesse (rapports) 12 16 12 12 16 16
Cône de broche CM6 CM6 CM7 113 mm (1:20) 113 mm (1:20)/ CM5 113 mm (1:20)/ CM5
Vitesses d'avances longitudinales (mm/tr) 0.093 à 5.1 0.093 à 5.1 0.177 à 4.938 0.177 à 4.938 0.044 à 1.48 0.044 à 1.48
Vitesses d'avances transversales (mm/tr) 0.042 à 2.352 0,042 à 2.352 0.06 à 1.719 0,02 à 1.719 0.022 à 0.74 0,022 à 0,74
Filetage métrique (mm) 41 de 0,1 à 14 41 de 0,2 à 14 77 de 0,2 à 14 77 de 0,2 à 14 54 de 0,45 à 120 54 de 0,45 à 120
Filetage inch (TPI) 60 de 2 à 112 60 de 2 à 112 60 de 2 à 112 60 de 2 à 112 54 de 7/16 à 80 54 de 7/16 à 80
Course de la coulisse transversale (mm) 285 285 316 316 368 420
Course du petit chariot (mm) 128 128 130 130 230 230
Type de tourelle A changement rapide A changement rapide A changement rapide A changement rapide A changement rapide A changement rapide
Course du fourreau (mm) 130 120 180 180 235 235
Cône morse de la contrepointe CM4 CM4 CM5 CM5 CM5 CM5
Alimentation électrique 380V tri 380V tri 380V tri 380V tri 380V tri 380V tri
Nez de broche D1-6'' D1-6'' D1-8'' D1-8'' D1-8'' D1-8''
Nombre de vitesses d'avances 42 42 35 35 25 25
Diamètre du fourreau (mm) 60 60 75 75 90 90
Diamètre du mandrin 3 mors concentriques (mm) 250 250 250 315 315 315
Diamètre du mandrin 4 mors indépendants (mm) 250 250 320 320 400 400
Diamètre du plateau (mm) 350 350 450 450 450 450
Longueur du rompu (mm) 200 200 200 200 250 250
