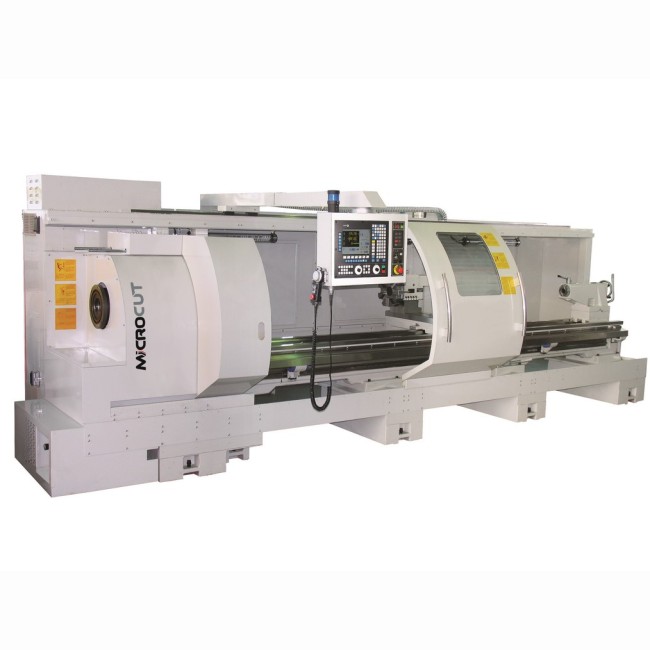

Tour cn à banc plat moderne et de haute précision, idéale pour les pièces lourdes jusqu'à 3000 kgs - MICROCUT - BNC 2

loading

Description

Les tours à commande numérique MICROCUT de la série BNC 28 sont des machines modernes et de haute précision à banc plat.
  • Cette série de machine est idéale pour les pièces lourdes jusqu'à 3000 kgs et sa capacité entre-pointes peut varier de 1000mm à 6000mm.
  • La conception de la machine, les nombreux équipements standards pouvant être élargi grâce à des options supplémentaires,
  • répondent à toutes les exigences d'une machine moderne et performante de dernière génération pour la production exigeante.
  • Ce tour, pouvant être équipé d'une commande numérique FAGOR, SIEMENS ou FANUC, combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Idéal pour la production de petites, moyennes séries et de pièces unitaires.

Caractéristiques de la machine:
  • Bâti de machine rigide constitué de multiples coulées de fonte meehanite pour un minimum de vibrations sur matériaux durs notamment
  • Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.

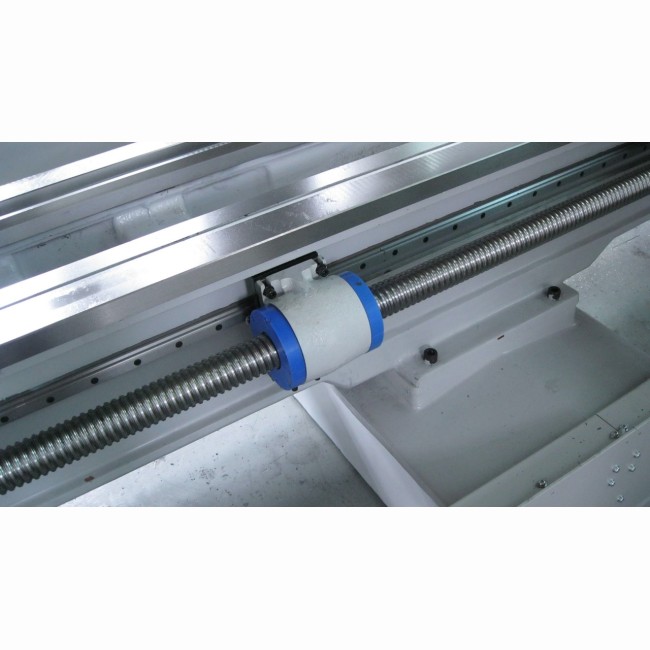

  • Vis à billes stables, ayant une faible hauteur et un diamètre de 40 mm dans l'axe X et 63/80 mm dans l'axe Z offrent de forts mouvements.
  • Passage au-dessus du banc de 710mm.
  • Gestion des copeaux optimisée pour une évacuation facilitée (bac ou convoyeur).
  • Toutes les vis à billes dans les axes X et Z sont trempées et rectifiées et montées dans des paliers de haute précision
  • pour un positionnement précis.

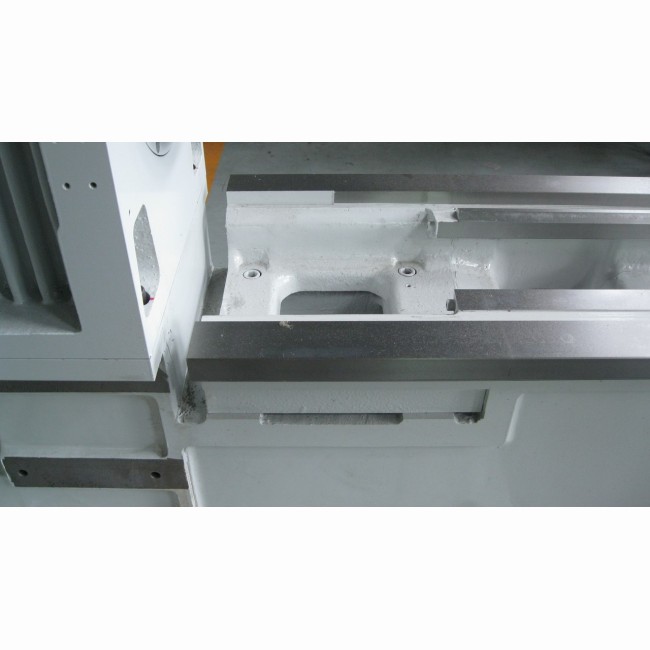

  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
  • Toutes les pistes de guidage sont trempés par induction (50-52 HRC).

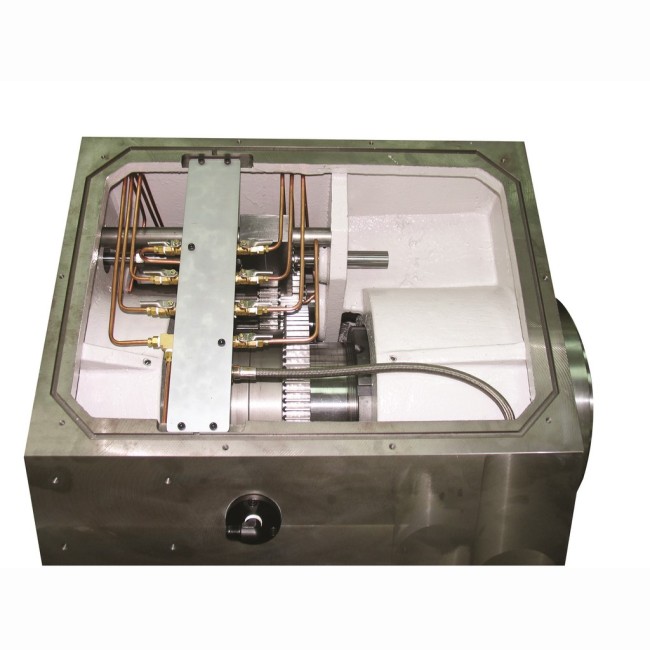

  • Broche de vitesses en continu allant jusqu'à 1480 tr/min munie de 2 étages de pignons de commutation automatique pour un fort
  • couple dans toute la gamme de vitesse.

CARACTÉRISTIQUES TECHNIQUES
CAPACITES (.) .
  • Passage dans le rompu (mm) 970
  • Passage au-dessus du banc (mm) 710
  • Passage au-dessus de la coulisse (mm) 370
  • Longueur maxi. des pièces (mm) 1000 a 6000
  • Passage de broche avec mandrin hydr. (mm) 91
  • Passage de broche avec mandrin manuel (mm) 153
  • Poids maximum des pièces (Kgs) 3000

COURSES (.)
  • Axe X (mm) 425
  • Axe Y (mm) +/- 40
  • Axe Z (mm) 1150 a 61000

BROCHE (.) .
  • Vitesse de broche (Trs/min) 0 a 1480

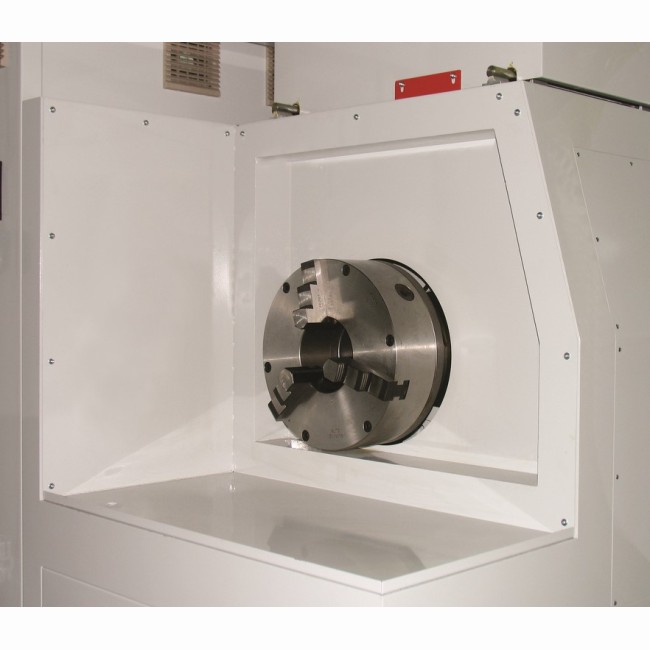

  • Diamètre du mandrin (mm) 315 a 400
  • Nez de broche (mm) A2-11''
  • Diamètre de broche (mm) 153
  • Puissance moteur Fagor (Kw) 15 / 22
  • Puissance moteur Fanuc (Kw) 22 / 26
  • Puissance moteur Siemens (Kw) 22 / 33
  • Transmission (.) Courroie

TOURELLE PORTE-OUTILS (STD) (.)
  • Type de tourelle (.) QCT-66

VITESSES D'AVANCE (.) .
  • Avance manuelle (m/min) 3
