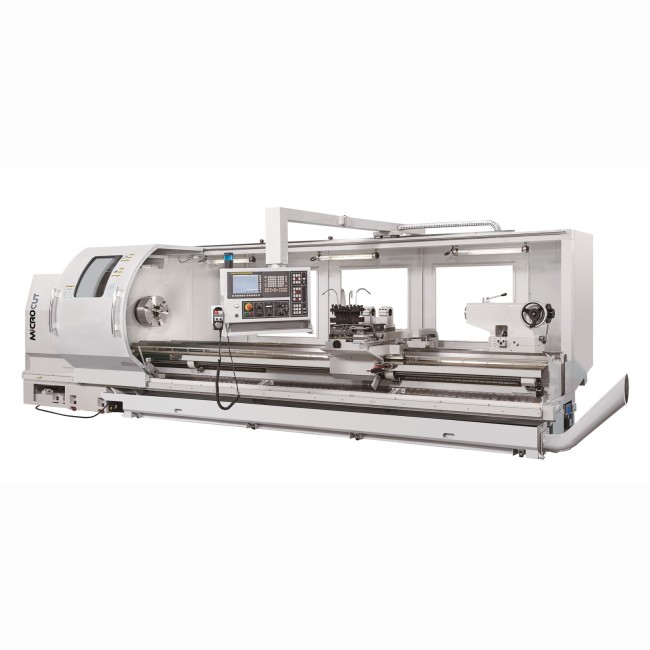

Tour cn à banc plat - MICROCUT - BNC 40

loading

Description

Les tours à commande numérique MICROCUT de la série BNC 30 a 40 sont des machines modernes et de haute précision à banc plat.
  • Cette série de machine est idéale pour les pièces lourdes jusqu'à 3000 kgs et sa capacité entre-pointes peut varier de 1000mm à 6000mm.
  • La conception de la machine, les nombreux équipements standards pouvant être élargi grâce à des options supplémentaires,
  • répondent à toutes les exigences d'une machine moderne et performante de dernière génération pour la production exigeante.

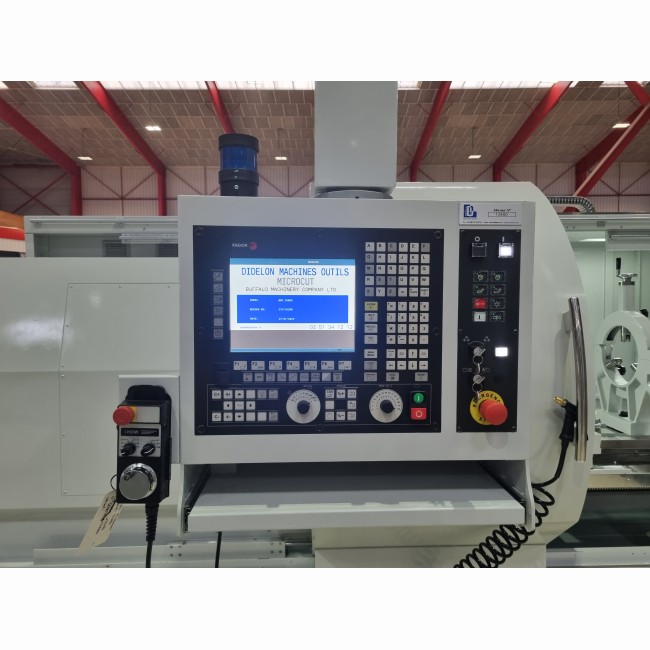

  • Ce tour, pouvant être équipé d'une commande numérique FAGOR, SIEMENS ou FANUC, combine les avantages d'un tour traditionnel et à commande numérique et possède d'excellentes caractéristiques pour l'usinage d'une grande variété de pièces. Idéal pour la production de petites, moyennes séries et de pièces unitaires.

Caractéristiques de la machine:
  • Bâti de machine rigide constitué de multiples coulées de fonte meehanite pour un minimum de vibrations sur matériaux durs notamment
  • Machine à double guidage carré pour des capacités de coupe élevées et des vitesses rapides.
  • Vis à billes stables, ayant une faible hauteur et un diamètre de 40 mm dans l'axe X et 63/80 mm dans l'axe Z offrent de forts mouvements.
  • Passage au-dessus du banc de 760 a 1020mm.

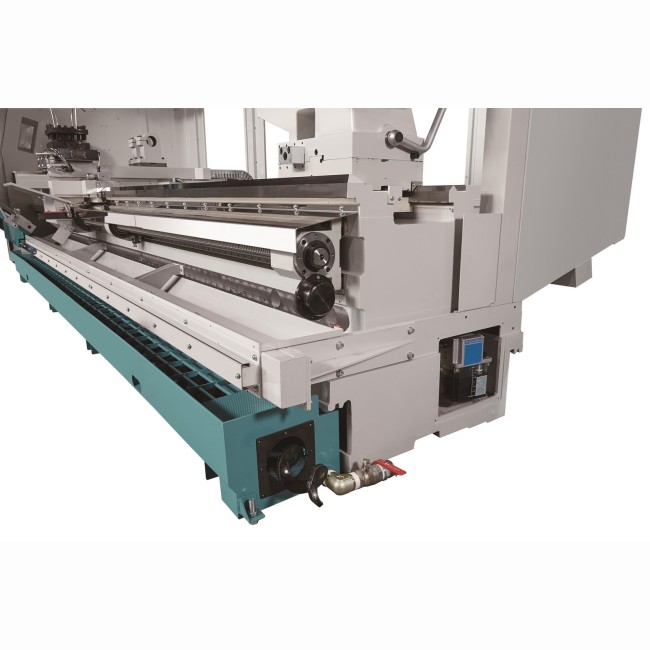

  • Gestion des copeaux optimisée pour une évacuation facilitée (bac ou convoyeur).
  • Toutes les vis à billes dans les axes X et Z sont trempées et rectifiées et montées dans des paliers de haute précision
  • pour un positionnement précis.

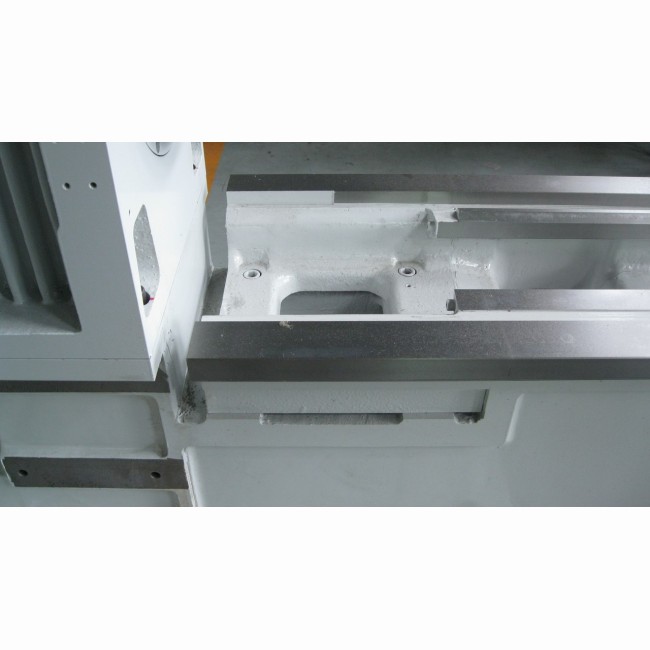

  • Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans «stick-slip».
  • Toutes les pistes de guidage sont trempés par induction (50-52 HRC).

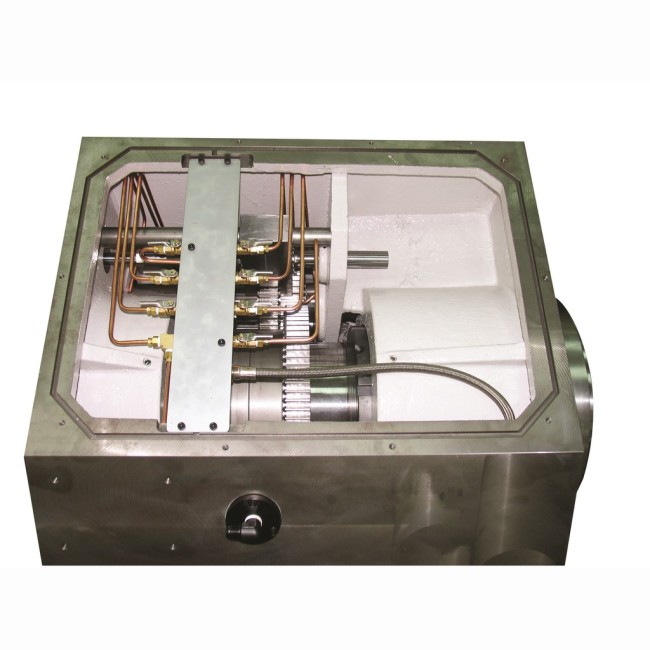

  • Broche de vitesses en continu allant jusqu'à 1480 tr/min munie de 2 étages de pignons de commutation automatique pour un fort
  • couple dans toute la gamme de vitesse.
  • Double broche supportée par des roulements à rouleaux coniques de haute précision et une lubrification permanente
  • à l'avant et à l'arrière.
  • La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution.
  • Le design optimisé garantit un bruit de poupée fixe minimal même à des vitesses élevées.
  • Machine de grande dimension avec une contre-pointe CM6 ayant une course de 230 mm.
  • Déplacement de la poupée mobile sur chariot facilité par un serrage rapide.

CARACTÉRISTIQUES TECHNIQUES
CAPACITE (.)
  • Passage dans le rompu (mm) 1280
  • Passage au-dessus du banc (mm) 1020
  • Passage au-dessus de la coulisse (mm) 680
  • Longueur maxi. des pièces (mm) 1000 a 6000
  • Poids maximum des pièces (Kgs) 3000

COURSES (.)
  • Axe X (mm) 550
  • Axe Y (mm) + / - 40
  • Axe Z (mm) 1150 a 6100
