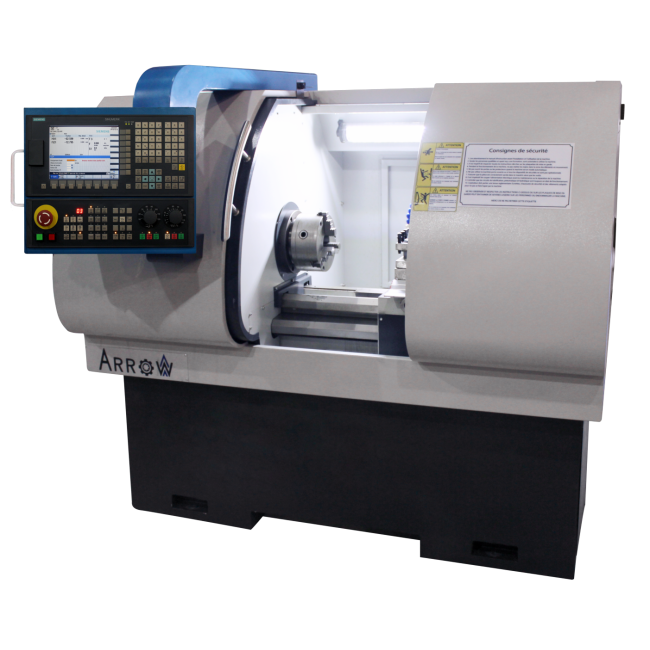

Tours à commande numérique ARROW
Ce tour à commande numérique offre de nombreuses possibilités d’usinage aux utilisateurs.
- Compacte et pourvue des équipements génériques, cette machine est particulièrement adaptée pour les laboratoires, la formation, la réalisation de prototypes, les ateliers partagés et la réalisation de petites séries.

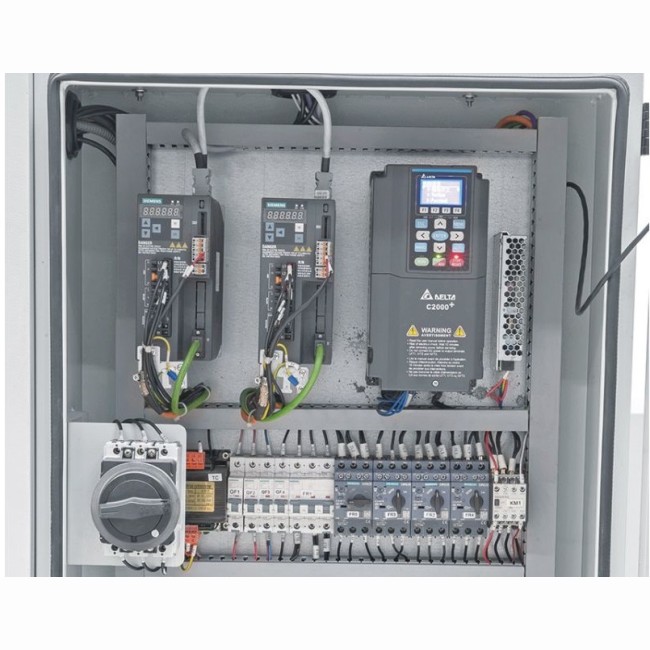

- Équipée d’une commande numérique Siemens 808D, avec package variateur et moteur Siemens, elle combine les avantages d’un tour traditionnel et à commande numérique et possède d’excellentes caractéristiques pour l’usinage d’une grande variété de pièces
Caractéristiques de la machine:
- Tour C.N. à banc plat avec possibilité de programmation conversationnelle ou ISO
- Bâti de machine solide constitué de multiples coulées de fonte mééhanite pour un minimum de vibrations et une rigidité maximale.
- Des vis à billes trempées et rectifiées, ayant une faible hauteur pour le déplacement des axes X et Z
- Diamètre usinable de 360mm
- Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses
- Broche de vitesses en continu allant jusqu'à 2500 tr/min
- La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution

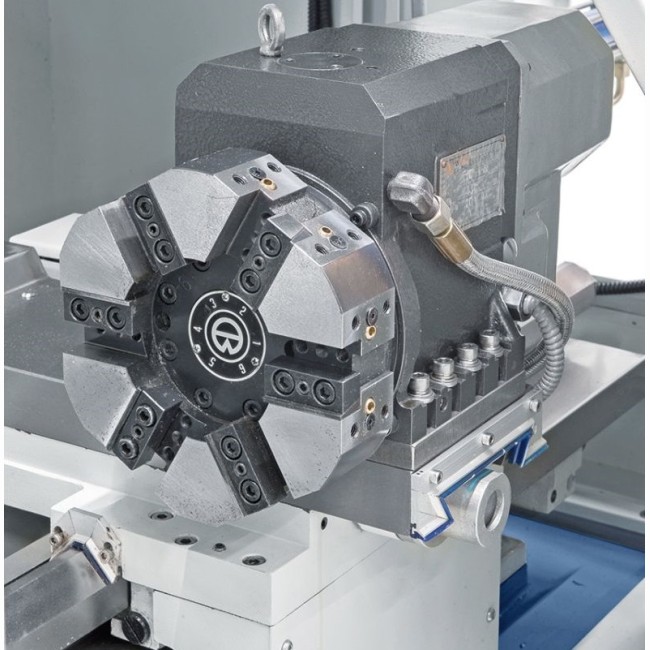

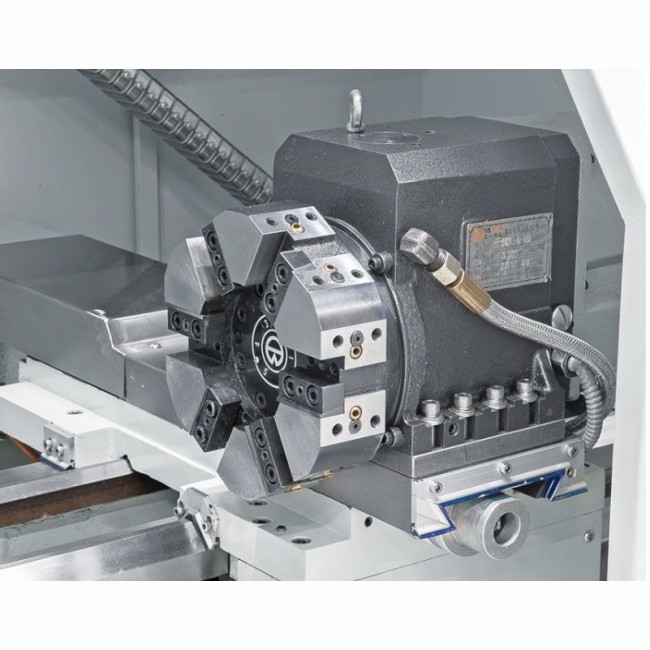

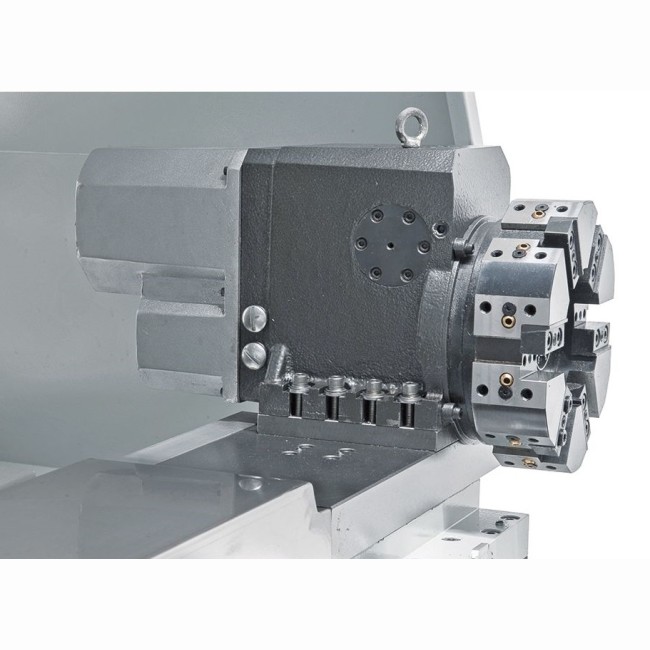

- Tourelle automatique à chaise 6 postes
CARACTÉRISTIQUES TECHNIQUES

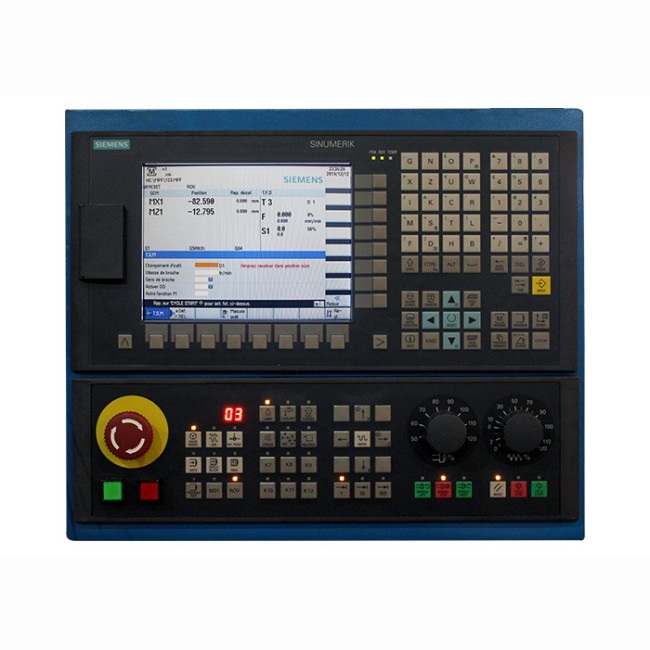

- CN (.) Siemens 808DA (PPU151.3
- Distance entre pointes (mm) 750
- Passage au-dessus du banc (mm) 360
- Passage au dessus de la coulisse transversale (mm) 150
- Largeur du banc (mm) 260

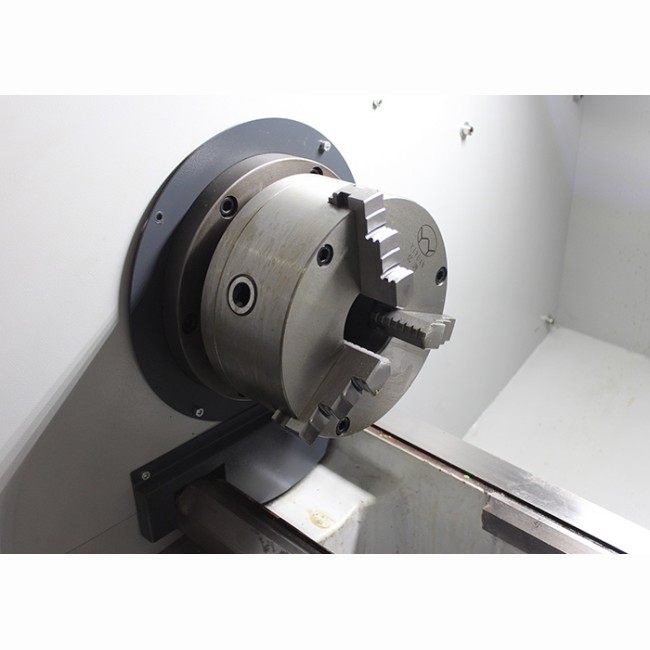

- Alesage de broche (mm) 60
- Nez de broche (mm) A2-6''
- Cone de broche CM6
- Vitesse de broche (Trs/min) 150-2500
- Puissance moteur (Kw) 3,7
- Transmission (.) Courroie
- Course X (mm) 170
- Course Z (mm) 630
- Avance rapide axe X Z (m/min) 4/7
- Déplacement de la contrepointe (.) Manuel
- Mouvement du fourreau (.) Manuel
- Course du fourreau (mm) 100
- Cône morse du fourreau (Cm) CM4
- Type de tourelle (.) Automatique 6 postes à chaise
