Tour cn à banc plat adapté pour les laboratoires, la formation et la réalisation de prototypes - ARROW - T180X750 CNC
Description
Tours à commande numérique ARROW
Ce tour à commande numérique offre de nombreuses possibilités d’usinage aux utilisateurs.
Compacte et pourvue des équipements génériques, cette machine est particulièrement adaptée pour les laboratoires, la formation, la réalisation de prototypes, les ateliers partagés et la réalisation de petites séries.

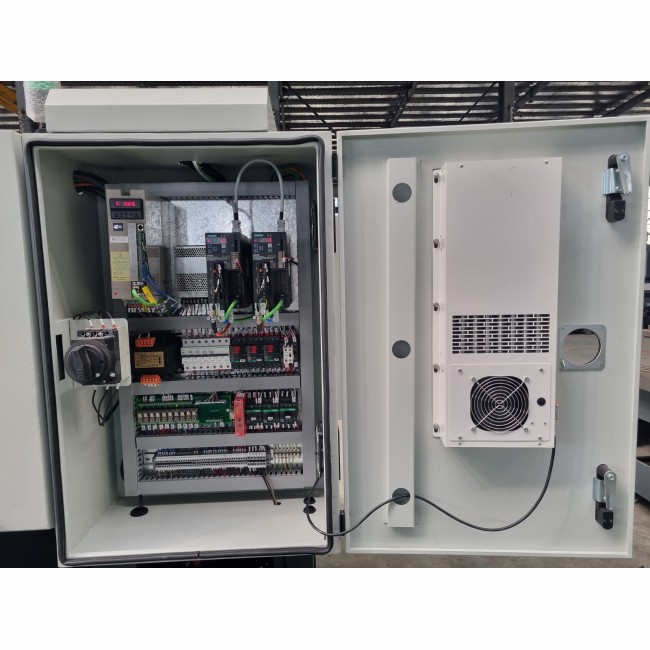

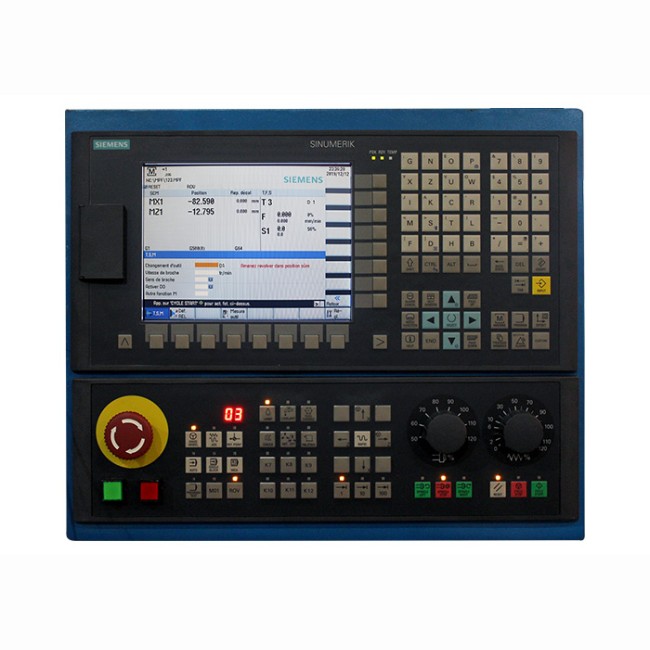

Équipée d’une commande numérique Siemens 808D, avec package variateur et moteur Siemens, elle combine les avantages d’un tour traditionnel et à commande numérique et possède d’excellentes caractéristiques pour l’usinage d’une grande variété de pièces
Caractéristiques de la machine:
Tour C.N. à banc plat avec possibilité de programmation conversationnelle ou ISO
Bâti de machine solide constitué de multiples coulées de fonte mééhanite pour un minimum de vibrations et une rigidité maximale.
Des vis à billes trempées et rectifiées, ayant une faible hauteur pour le déplacement des axes X et Z
Diamètre usinable de 360mm

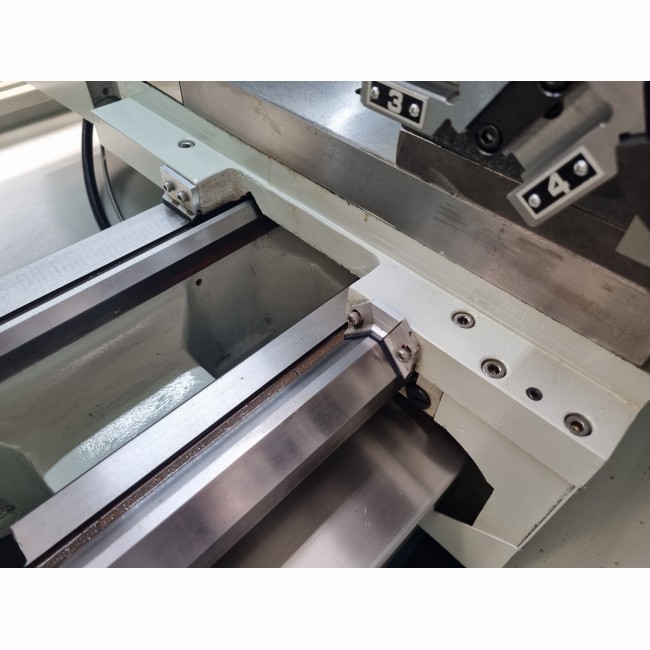

Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses
Broche de vitesses en continu allant jusqu'à 2500 tr/min
La transmission de puissance de la broche principale se fait par moto-variateur via la courroie de distribution

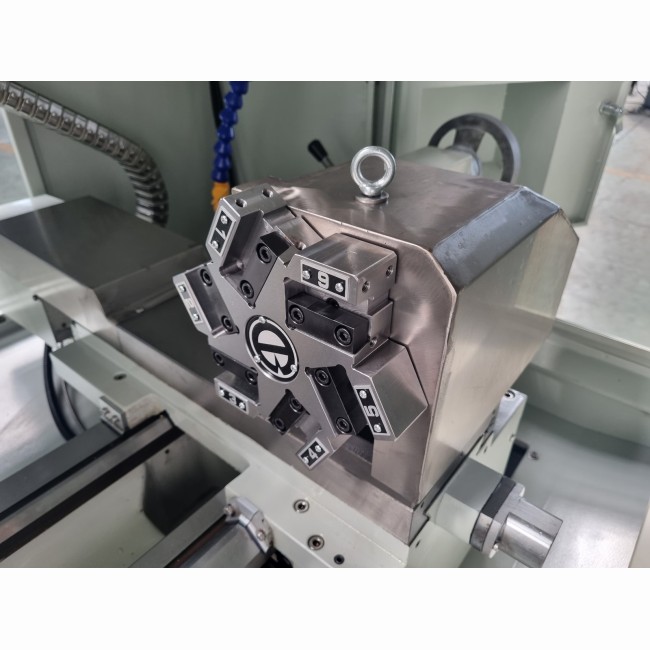

Tourelle automatique à chaise 6 postes
CARACTÉRISTIQUES TECHNIQUES
CN (.) Siemens 808DA (PPU151.3
Distance entre pointes (mm) 750
Passage au-dessus du banc (mm) 360
Passage au dessus de la coulisse transversale (mm) 150
Largeur du banc (mm) 260
Alesage de broche (mm) 60
Nez de broche (mm) A2-6''
Cone de broche CM6
Vitesse de broche (Trs/min) 150-2500
Puissance moteur (Kw) 3,7
Transmission (.) Courroie
Course X (mm) 170
Course Z (mm) 630
Avance rapide axe X Z (m/min) 4/7
Déplacement de la contrepointe (.) Manuel
Mouvement du fourreau (.) Manuel
Course du fourreau (mm) 100
Cône morse du fourreau (Cm) CM4
Type de tourelle (.) Automatique 6 postes à chaise
