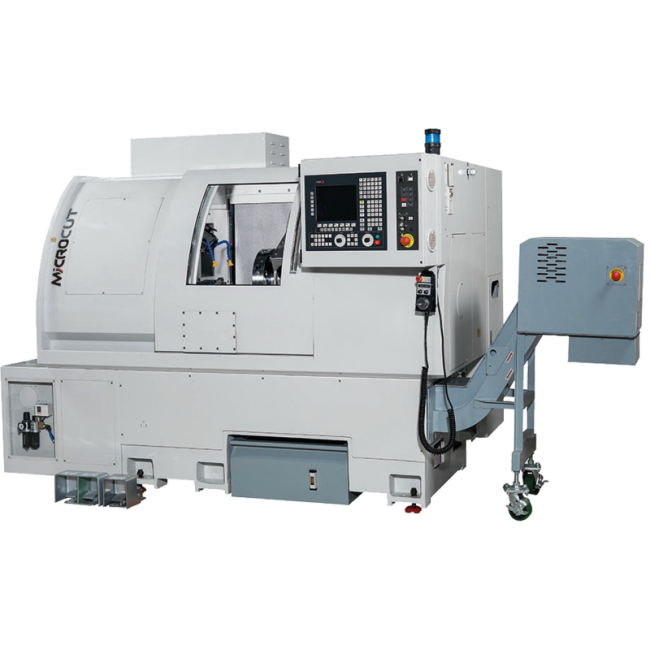

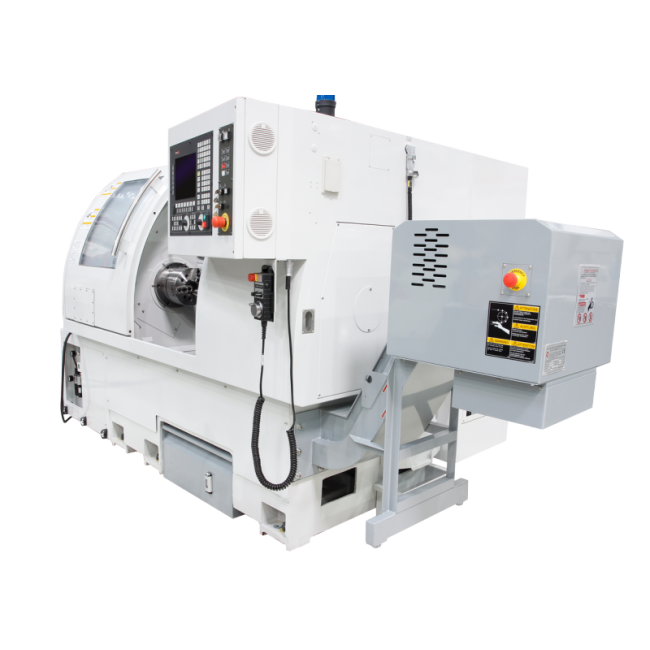

Tour a commande numérique de production série LT
Cette gamme de machine compact et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.

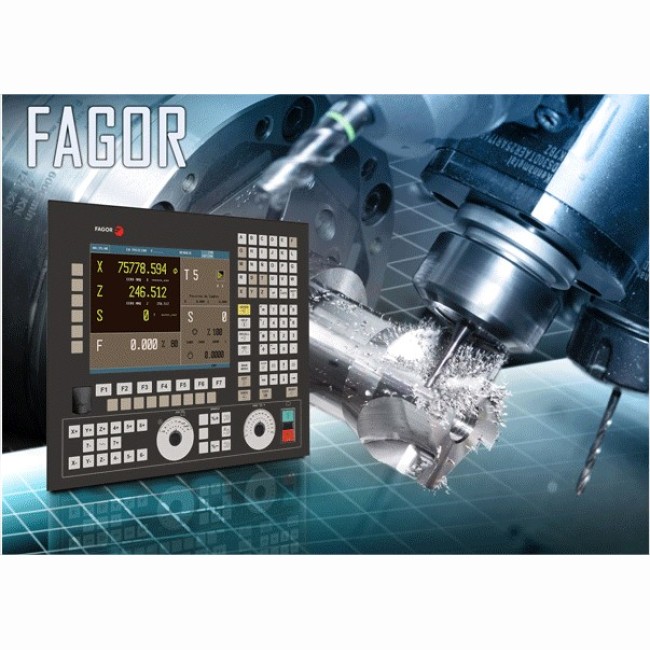

- Cette machine est pilotée par une commande numérique Fagor 8055, particulièrement adaptée pour les pièces unitaires, prototypes, petites séries...
Les principales caractéristiques des machines de cette gamme sont:

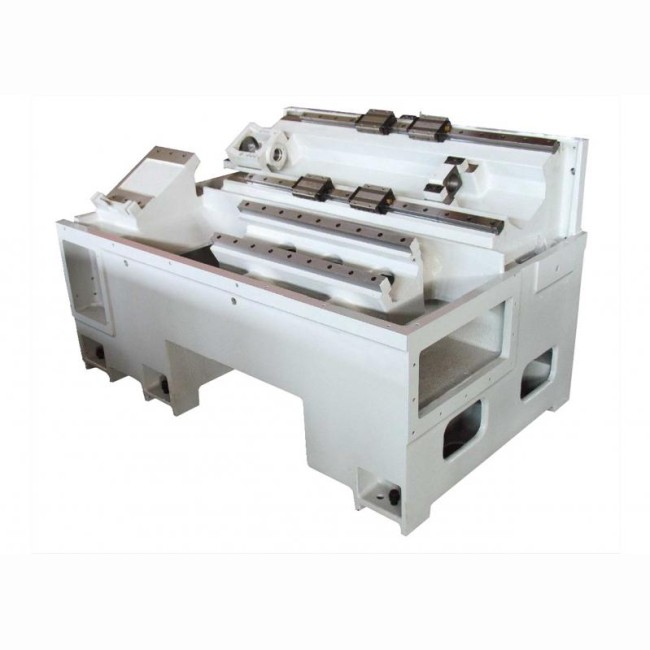

- Un banc monobloc en fonte de meehanite (pas de chaise rapportée sur un banc plat) à 30°
- Des guidages linéaires avec patins a rouleaux sur les 2 axes pour un déplacement rapide et précis de la tourelle et contrepointe

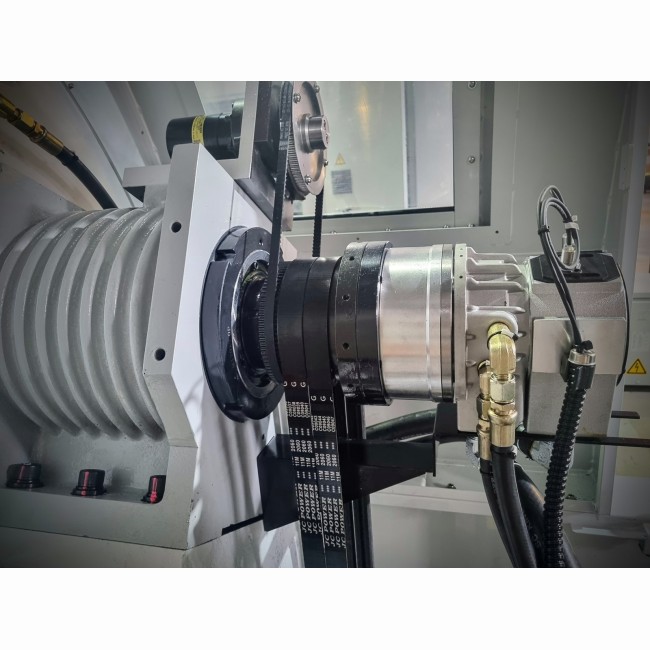

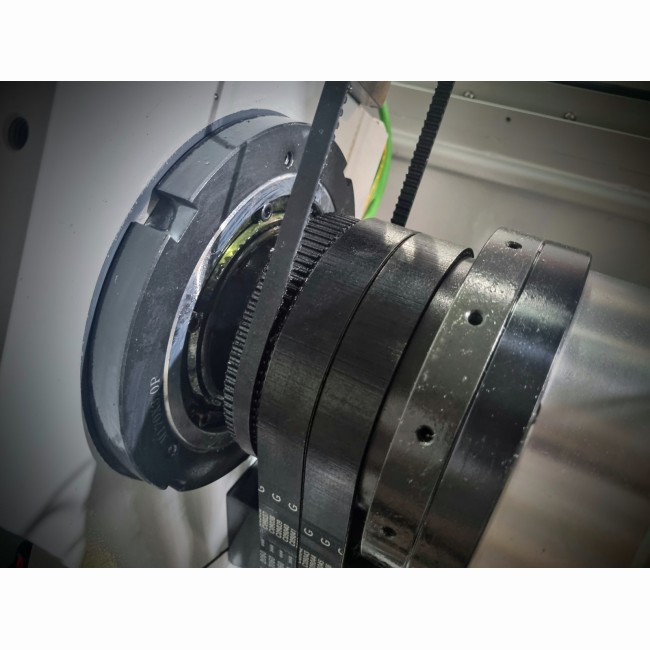

- Une broche mécanique rapide 5000tr/min et puissante montée sur 4 roulements angulaires de précision
- Un large passage en broche de 52mm
- Des déplacement rapides a 30m/min grâce aux vis a billes de précision classe P3
- Un dégagement des copeaux étudié de par la structure de la machine

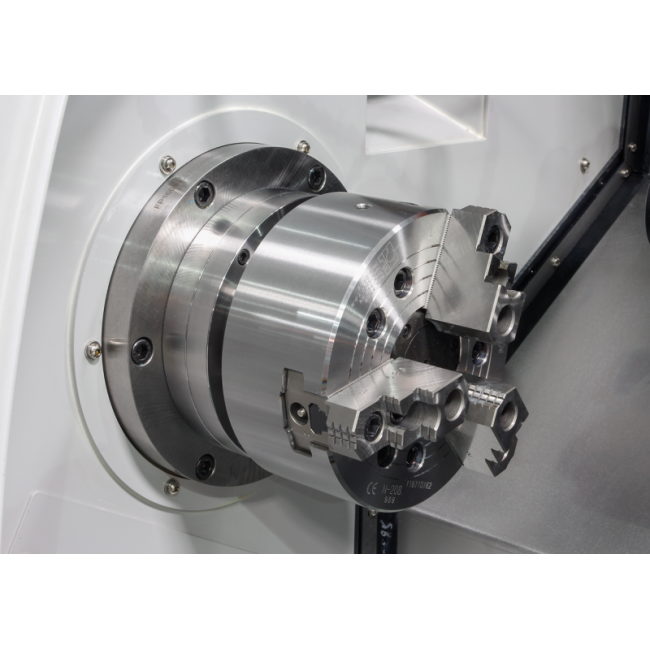

- Un mandrin 3 mors a serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série

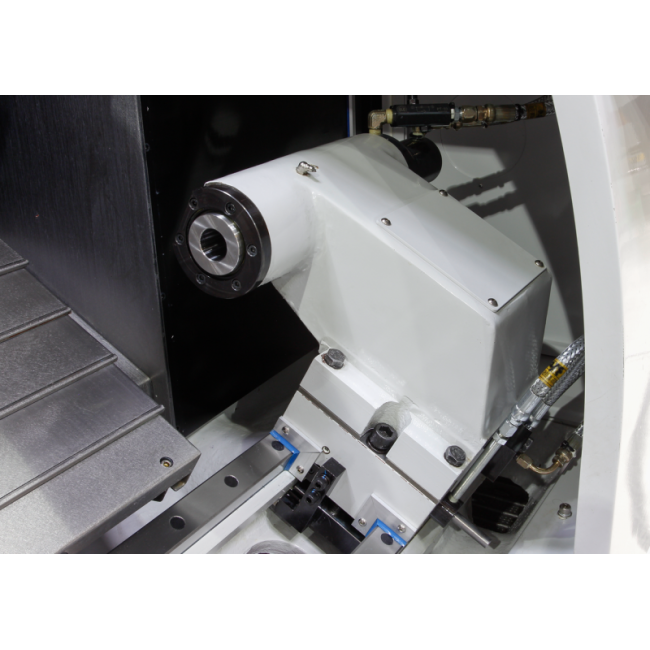

- Une contrepointe avec une sortie de fourreau pilotée hydrauliquement
- Des manomètres en facade permettant de rélger la pression de serrage des mors et de pression d'appui de la contrepointe

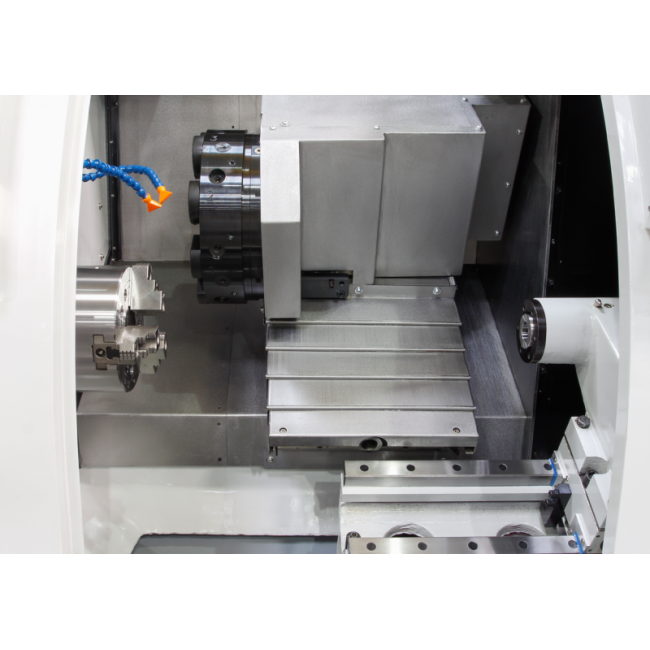

- une tourelle automatique LS200 de 12 postes en VDI30
- Un package Commande Numérique, Varaiteurs, moteurs d'axes et moteur de broche de la meme marque pour une meilleure compatbilité des organes
- Une manivelle électronique déportée très pratique pour les opérations de réglage
- Un convoyeur a copeaux a palettes avec une sortie sur la droite de la machine
CARACTÉRISTIQUES TECHNIQUES
- Commande numérique FAGOR 8055
- Diamètre au dessus du banc (mm) 500
- Diamètre au dessus de la coulisse (mm) 220
- Longueur maxi usinable (mm) 460
- Course X (mm) 215
- Course Z (mm) 520
- Vitesse de broche (tr/min) 5000
- Nez de broche A2-6"
- Alesage de broche (mm) 52
- Puissance moteur de broche (Kw) 11 / 15
- Inclinaison du banc (°) 30
- Avances rapides axe X (m/min) 30
- Avances rapides axe Z (m/min) 30
- Type de tourelle hydraulique
- Nombre de tourelle 1
- Type de portes outils VDI30
- Nombre d’outils 12
- Diamètre du fourreau de la contrepointe (mm) 65
- Cone morse de la contrepointe CM4
- Course du fourreau (mm) 50
- Type du fourreau Fixe
- Sortie du fourreau Hydraulique
- Puissance installée (Kva) 20
