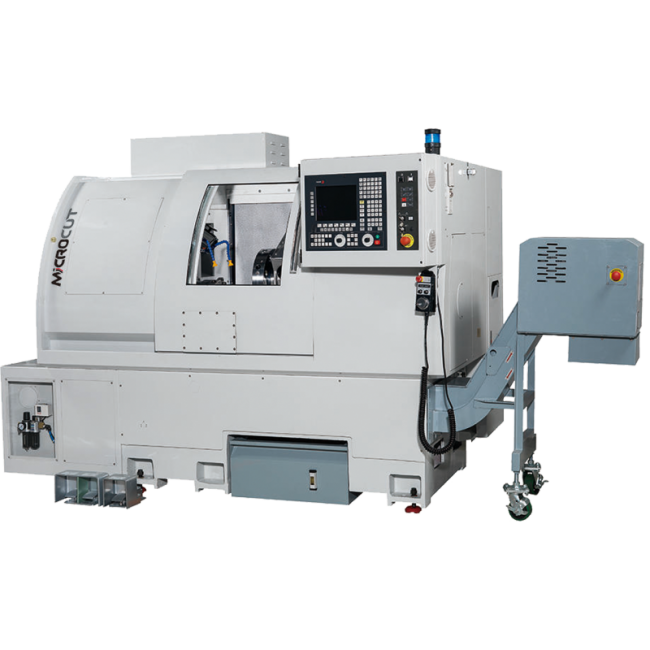

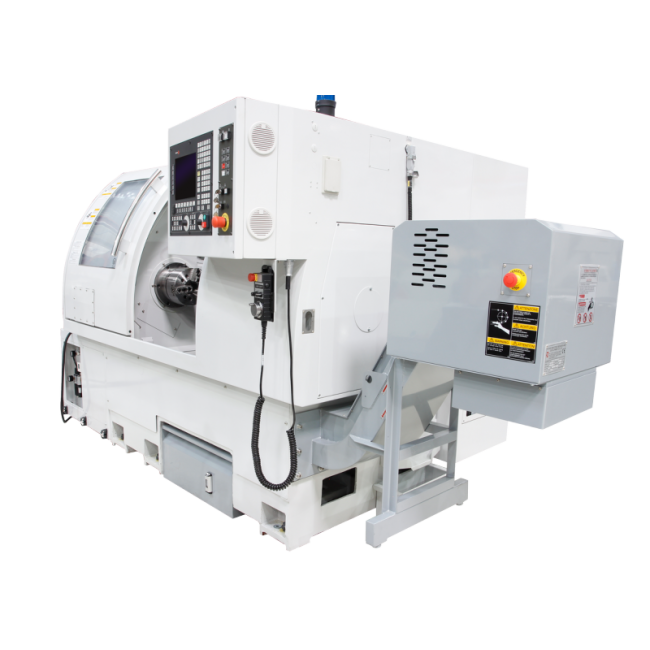

Tour cn à banc incliné, compact et rigide - MICROCUT - LT

loading

Description

Cette gamme de machine compact et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.
  • Elle peut être pilotée suivant votre choix par une commande numérique FANUC 0iTF, Siemens 828d ou Fagor 8055.

Les principales caractéristiques des machines de cette gamme sont:

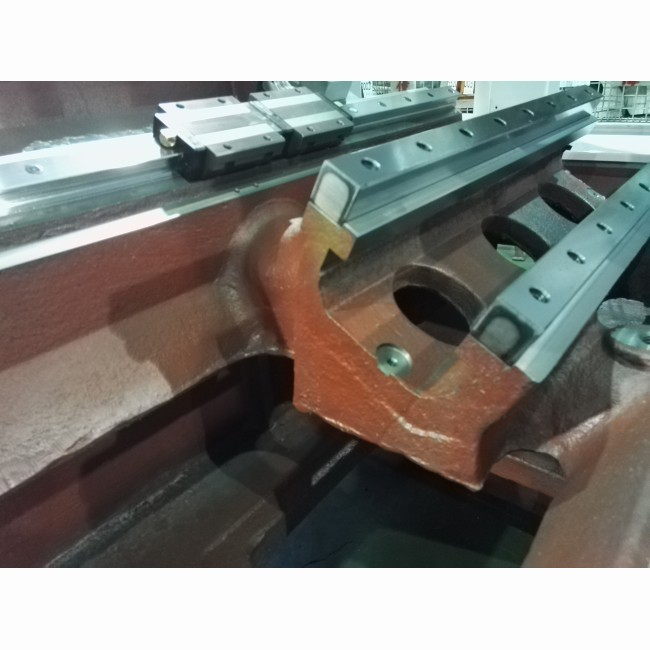

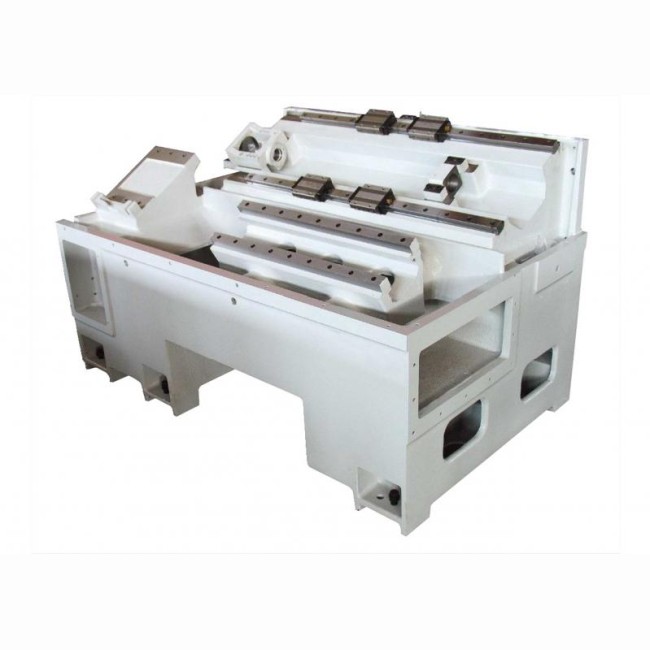

  • Un banc monobloc en fonte de meehanite (pas de chaise rapportée sur un banc plat) à 30°
  • Des guidages linéaires avec patins à rouleaux sur les 2 axes pour un déplacement rapide et précis de la tourelle et contrepointe
  • Une broche mécanique rapide de 4000 / 5000 ou 6000tr/min (suivant les modèles) et puissante montée sur 4 roulements angulaires de précision
  • Un large passage en broche de 42 / 52 ou 65mm
  • Des déplacement rapides à 30m/min grâce aux vis à billes de précision classe P3
  • Un dégagement des copeaux étudié de par la structure de la machine
  • Un mandrin 3 mors à serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série. Possible de monter des mandrins de plusieurs marques (SMW, Rohm...)

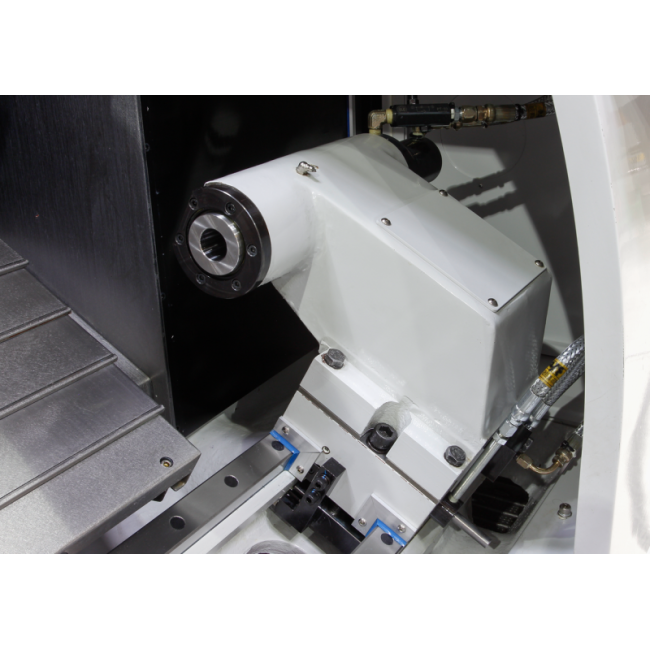

  • Une contrepointe avec une sortie de fourreau pilotée hydrauliquement
  • Des manomètres en façade permettant de régler la pression de serrage des mors et de pression d'appui de la contrepointe

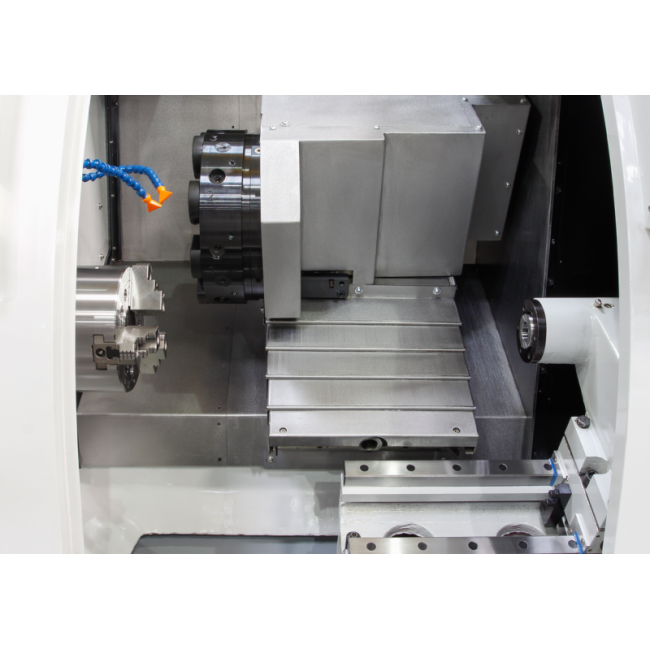

  • Une tourelle automatique à 8 ou 12 postes de type chaise ou VDI avec un temps de repositionnement rapide
  • Un package Commande Numérique, Variateurs, moteurs d'axes et moteur de broche de la même marque pour une meilleure compatibilité des organes

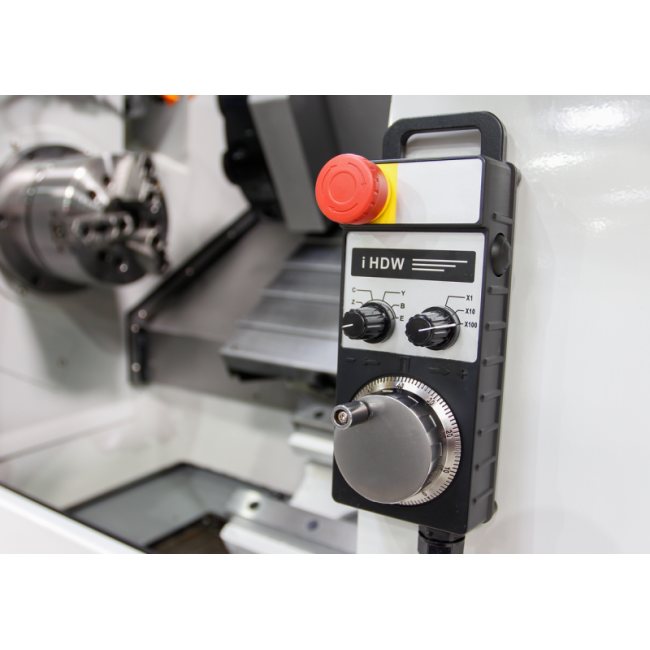

  • Une manivelle électronique déportée très pratique pour les opérations de réglage

CARACTÉRISTIQUES TECHNIQUES

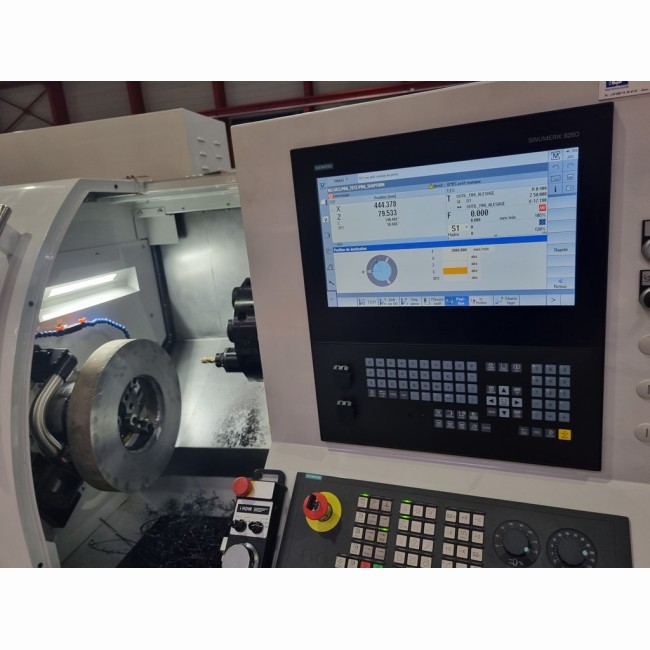

  • Commande numérique fanuc OiTD, Siemens 828D Basic, Fagor 8055

CAPACITE
  • Diamètre au dessus du banc (mm) 500
  • Diamètre au dessus de la coulisse (mm) 220
  • Diamètre maxi d'usinage (mm) 210
  • Longueur maxi d'usinage (mm) 460
  • Inclinaison du banc (°) 30

COURSE
  • Course X (mm) (215) 170+45
  • Course Z (mm) 520

BROCHE PRINCIPALE
  • Nez de broche A2-5/A2-6
  • Alésage de broche (mm) 42
  • Vitesse de broche (rpm) 6000
  • Puissance broche Fanuc (kW) 11/15
  • Puissance broche Fagor (kW) 7.5/11
  • Puissance broche Siemes (kW) 12/15
