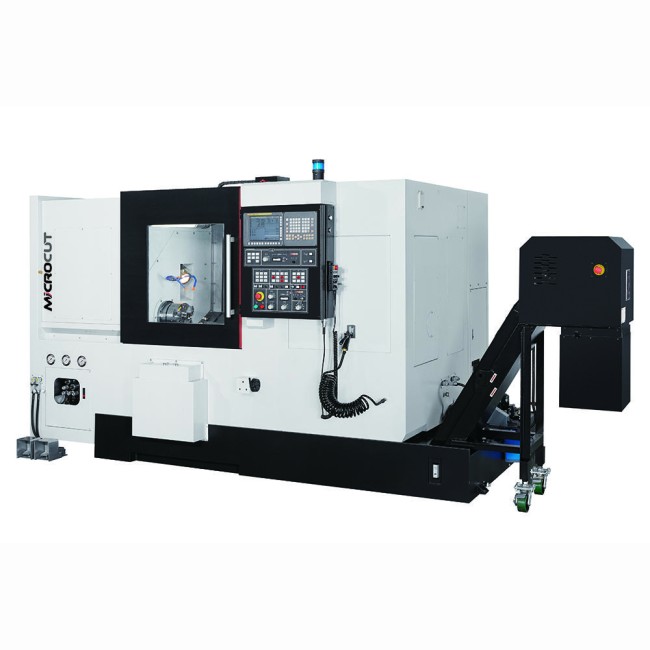

tours bi-broche de haute qualité peuvent non seulement réaliser des usinages complexes en une seule fois, mais sont également idéaux pour les tâches unitaires nécessitant de nombreux changements (de pièces et programmes). La gamme des tours LD augmente considérablement l'efficacité et la productivité, et répond aux besoins de production diversifiés.

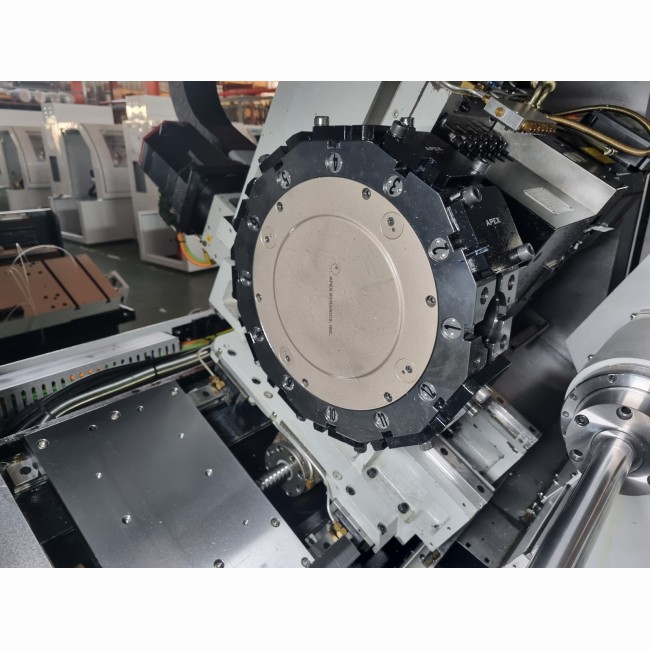

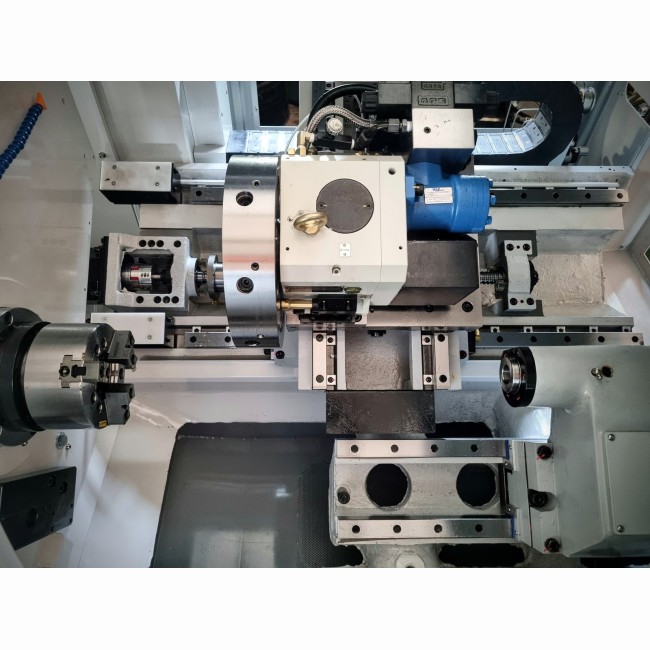

- Les tours de la série LD sont capables de tourner et de fraiser sur plusieurs axes. Les machines, possèdent une tourelle motorisée en standard ainsi q'une broche principale et une broche secondaire, L'intégration d'un axe C et d'un axe Y permet la production de pièces complexes. En outre, cette série LD multifonctionnelle est prête à être mise en œuvre pour l'automatisation. Les palpeurs de pièces et d'outils ainsi que les accessoires optionnels permettent une configuration plus poussée pour un fonctionnement automatisé afin de réduire fortement les coûts de main d'oeuvre.
- la conception et les nombreux équipements standards pouvant être élargi grâce à des options supplémentaires, répondent à toutes les exigences d'une machine moderne et performante de dernière génration pour une production toujours plus exigeante.
Ces tours peuvent être équipés d'une commande numérique FANUC ou SIEMENS.
Caractéristiques de la machine :

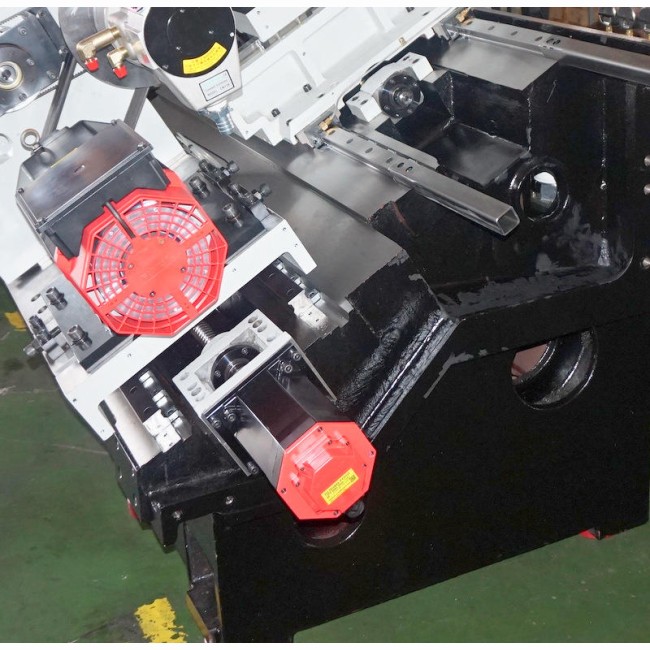

- Bâti de machine monobloc, rigide constitué de multiples coulées de fonte de Meehanite pour un minimum de vibrations sur matériaux durs notamment
- Guidages linéaires garantissant des mouvements rapides allant jusqu'a 24 m/min

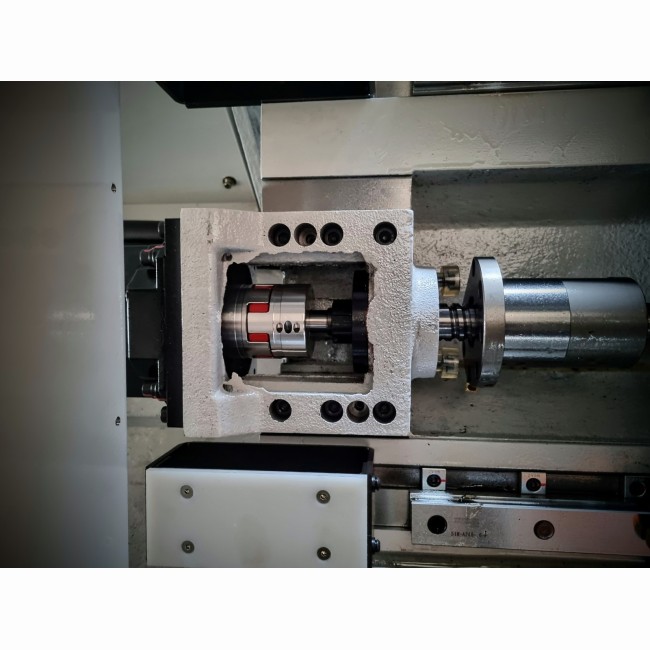

- Vis à billes stables, ayant une faible hauteur et un diamètre de 32 mm dans les axes X / Z / Z et 28 mm pour l'axe Y offrant de forts mouvements.
- Toutes les vis à billes pour les axes X / Z / Z2 / Y sont trempées et rectifiées et montées dans des paliers de haute précision pour un positionnement précis
- Les rails de guidage sont recouverts de turcite et grattés à la main pour des mouvements lisses sans "stick-slip"
- Toutes les pistes de guidage sont trempées par induction (50-52 HRC)
- Banc stratégiquement nervuré pour un maximum de rigidité
- Inclinaison du banc de 30° pour facilité l'évacuation des copeaux
- Conception optimisée de la poupée principale pour dissiper la chaleur
- Design compact pour une occupation au sol réduite
- Zone de travail spacieuse et ergonomique
- Passage au dessus du banc de 650 mm
- Gestion des copeaux optimisée pour une évacutaion facilitée (Convoyeur + bac en option)
- Machine prédisposée pour l'automatisation

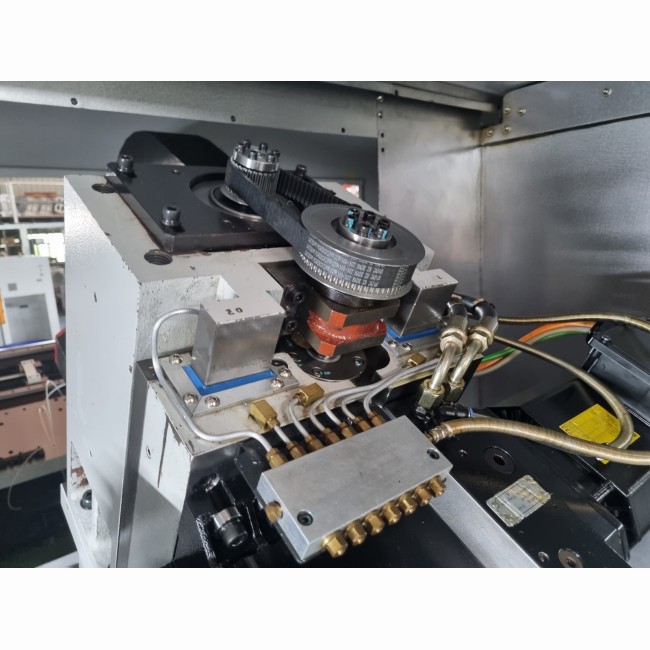

- Transmission de broche par moto-variateur via la courroie de distribution
EQUIPEMENTS STANDARDS
- Commande numérique au choix :
- FANUC 0ITF avec écran 10.43
- SIEMENS 828D avec écran 10.4"
- Moteur 15kW (Fanuc)

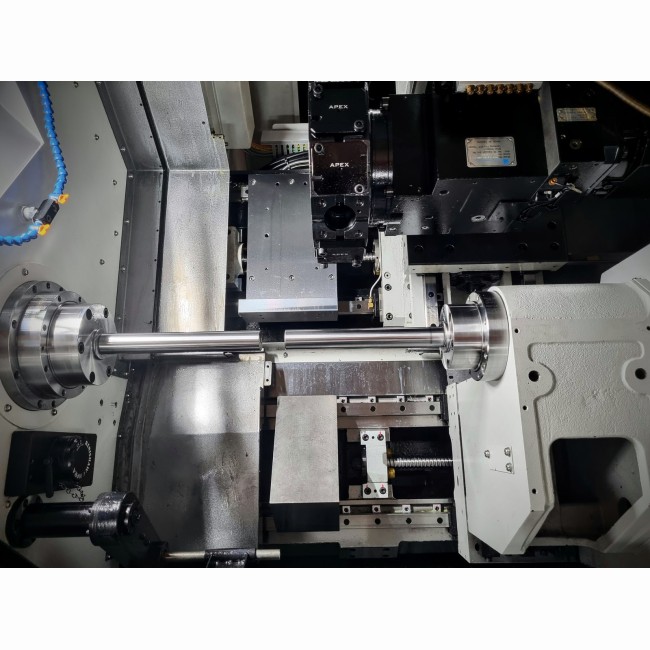

- Broche secondaire (Axe Z2)
- Axe C + Système de frein pour la broche principale (Z) et pour la broche secondaire (Z2)
- Groupe de refroidissement
- Groupe hydraulique
- Mandrin 3 mors Ø200 (Z) et Ø150 (Z2) + jeux de mors durs et doux
- Graissage centralisé
- Eclairage de la zone de travail
- Cartérisation intégrale avec dispositif de sécurité
- Ventilation de l'amoire électrique
- Gamme de tours sans contrepointe
